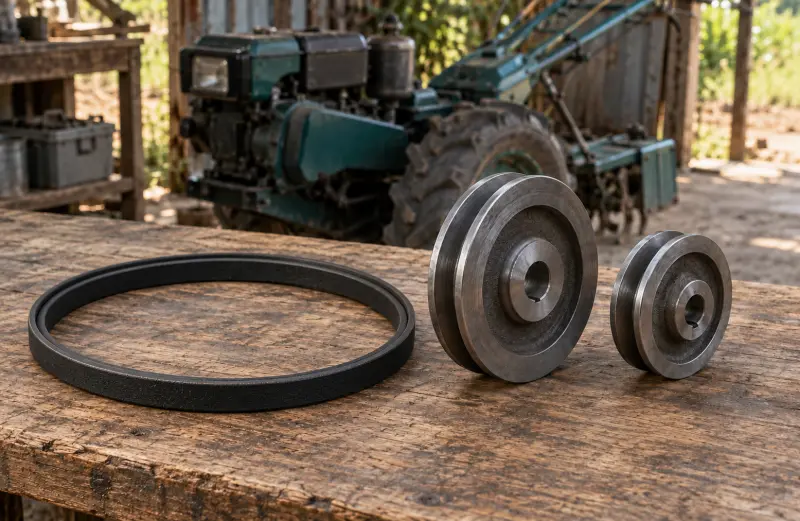

Як підібрати ремінь і шків для мотоблока

Щоб правильно підібрати ремінь і шків для мотоблока, недостатньо знати лише модель двигуна або приблизну довжину старого ременя. Потрібно узгодити профіль ременя, систему позначення його довжини, кількість ременів і струмків, розміри шківа, тип з’єднання з валом, виліт та спосіб кріплення. Після встановлення окремо перевіряють співвісність і регулюють натяг за документацією конкретного привода.

Короткий порядок дій такий: перепишіть маркування старої деталі, виміряйте її та спряжені елементи, огляньте обидва шківи, зафіксуйте схему привода на фотографіях і лише потім порівнюйте параметри нової деталі. Якщо маркування стерлося, підбирати заміну за однією окружністю, назвою мотоблока або зовні схожим зображенням ризиковано.

Чому ремінь і шківи підбирають як систему

У розділі Ремені та шківи для мотоблоків деталі поділено за призначенням, але перед вибором важливо описати весь привод. Клиновий ремінь передає зусилля бічними поверхнями, тому його профіль має відповідати канавці. Довжина пов’язана з відстанню між валами та діапазоном регулювання натягу. Кількість ременів, що працюють одночасно, має відповідати конструкції шківів і самого привода.

• Спочатку визначають профіль і повне маркування ременя.
• Потім з’ясовують, яку саме довжину позначив виробник.
• Перевіряють кількість робочих ременів і струмків на обох шківах.
• Для шківа вимірюють посадку, кріплення, діаметр і виліт.
• Після монтажу контролюють положення шківів і натяг.

Зміна одного параметра може вимагати перегляду інших. Довший ремінь не завжди вдасться натягнути штатним механізмом, а ремінь іншого профілю неправильно сидітиме у струмку. Заміна діаметра ведучого або веденого шківа змінює передатне відношення, тому це вже втручання в роботу привода, а не звичайний підбір аналога.

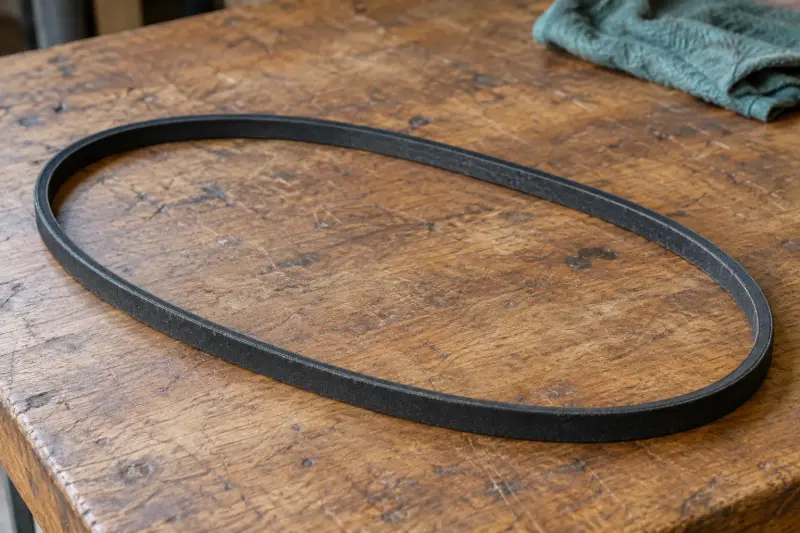

Профіль і маркування

Почніть з очищення зовнішньої поверхні старого ременя та знайдіть нанесені літери й цифри. У назвах каталожних позицій трапляються, наприклад, позначення A710, A1000, A1250 або A1900, а поруч може бути вказано розмір на кшталт 1000×13 мм. Ці приклади допомагають розпізнати формат запису, але не замінюють перевірку конкретної деталі: однакова літера чи однакове число самі по собі не підтверджують сумісність.

Профіль описує геометрію поперечного перерізу. Він має підходити до форми та ширини струмка. Правильно встановлений клиновий ремінь працює бічними гранями, а не спирається всім навантаженням на дно канавки. Надто вузький профіль може провалюватися глибше, змінювати робочий радіус і прослизати. Надто широкий може сидіти зависоко або не входити у струмок належним чином.

Довжина в маркуванні може бути внутрішньою, зовнішньою або розрахунковою. Тому два ремені з однаковими цифрами, але з різних систем позначення не обов’язково мають однакову фактичну окружність і не обов’язково взаємозамінні. Під час пошуку в розділі Ремені для мотоблоків зіставляйте не окреме число, а весь запис: профіль, значення довжини та спосіб, яким її позначено.

Що перевірити на старому ремені

• Повне маркування, включно з літерами, цифрами та додатковими позначеннями.
• Чи читається маркування з обох боків і чи не є випадковий напис номером партії.
• Чи є тріщини, блискучі підгорілі ділянки, розшарування або помітне видовження.
• Чи однакові маркування та стан усіх ременів у багатострумковому приводі.
• Чи не стерті бічні поверхні настільки, що виміряна ширина вже не відображає початковий профіль.

Сильно зношений ремінь корисний як джерело маркування та орієнтир для маршруту, проте його теперішня ширина й окружність можуть відрізнятися від початкових. Тому вимірювання старої деталі завжди зіставляють із настановою до техніки та розмірами справних шківів.

Як виміряти довжину

Якщо напис зберігся, спочатку розшифруйте його та з’ясуйте, до якого типу довжини належить число. Це надійніше, ніж одразу починати з вимірювальної стрічки. Для контрольного вимірювання зніміть ремінь, очистьте його, не розтягуйте та позначте одну початкову точку. Укладіть гнучку стрічку вздовж обраної лінії окружності або прокотіть ремінь рівною поверхнею від мітки до її повторного дотику. Запишіть метод вимірювання разом із результатом.

1. Зафіксуйте маркування до зняття, щоб не переплутати ремені та напрямок їх установлення.
2. Послабте штатний механізм натягу, не стягуючи ремінь зі шківа силою.
3. Огляньте ремінь і визначте, чи дає його стан змогу отримати корисний контрольний розмір.
4. Виміряйте окружність без розтягування та вкажіть, якою поверхнею проходила стрічка.
5. Порівняйте результат із маркуванням, ураховуючи відмінність систем позначення довжини.

Якщо старого ременя немає, шнур, прокладений траєкторією привода, дає лише попередній орієнтир. На результат впливають положення двигуна або натяжного ролика, робоча глибина ременя у струмках і запас регулювання. Такий вимір не можна автоматично вважати каталожною довжиною. Спершу потрібно відновити штатну схему за документацією та перевірити, у якому положенні має бути механізм натягу.

Кількість струмків і ременів

Порахуйте струмки на ведучому та веденому шківах, а потім окремо — ремені, передбачені схемою. У каталозі трапляються дво-, три- й чотириструмкові шківи, але кількість струмків не можна вибирати лише за потужністю двигуна або бажанням додати ще один ремінь. Вона пов’язана з конструкцією привода, розташуванням навісного обладнання та функцією кожного струмка.

Якщо кілька ременів передають навантаження паралельно, вони повинні мати однаковий профіль та узгоджені розміри. Новий ремінь поруч із помітно видовженим старим розподіляє навантаження нерівномірно. Також перевірте, що кожен ремінь іде відповідним струмком без перехрещення, а вільний струмок справді не належить до іншого контуру привода.

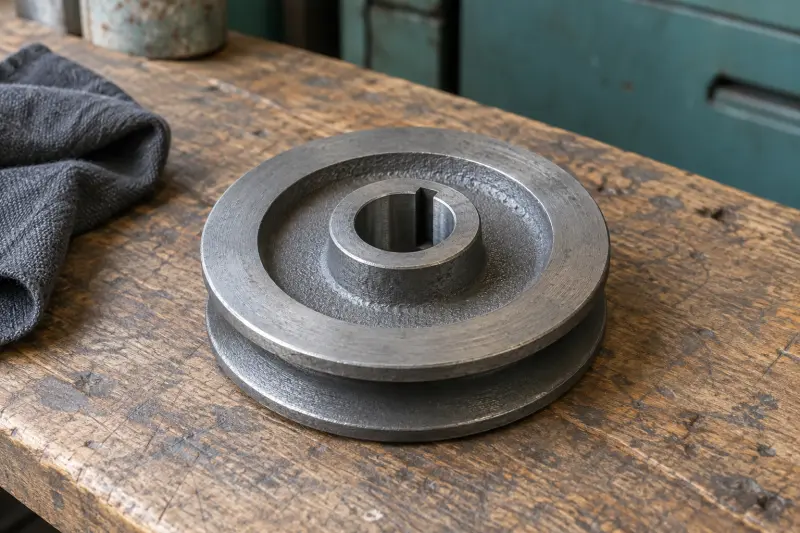

Діаметр і посадка шківа

Під час вибору в розділі Шківи для мотоблоків однієї сумісності за назвою двигуна недостатньо. У каталожних назвах є варіанти під шпонку та під шліци, різні діаметри вала, дво-, три- й чотириструмкові виконання, а також ведучі та ведені деталі. Перед порівнянням треба визначити кожен параметр своєї деталі.

• Діаметр вала. Виміряйте очищену неушкоджену ділянку штангенциркулем, а не оцінюйте розмір за отвором зношеного шківа.
• Тип посадки. Уточніть, використано гладкий вал зі шпонкою чи шліцьове з’єднання. Для шліців важливі їхня геометрія та відповідність спряженій деталі.
• Шпонка і паз. Виміряйте ширину та висоту шпонки, перевірте стан паза на валу й у втулці.
• Кріплення. Зафіксуйте наявність гайки, болта, стопорного елемента або притискних гвинтів та їх розташування.
• Виліт. Виміряйте положення струмків відносно торця вала чи іншої незмінної бази. Від нього залежить збіг площин ременя.
• Кількість і профіль струмків. Вони мають відповідати схемі та ременям.
• Діаметр шківа. Запишіть, де саме виконано вимір. Зовнішній діаметр не можна без перевірки вважати робочим.

Змінювати діаметр заради очікуваного збільшення швидкості чи тяги без розрахунку не слід. Співвідношення діаметрів ведучого й веденого шківів визначає передатне відношення. Крім того, ремінний привод у частині мотоблоків одночасно виконує функцію зчеплення: ремінь натягується та послаблюється керувальним механізмом. Нештатна геометрія здатна змінити не лише частоту обертання, а й момент увімкнення, діапазон регулювання та можливість повністю розімкнути привод.

Співвісність

Перед перевіркою унеможливте випадковий запуск двигуна способом, зазначеним у настанові, та дочекайтеся зупинки всіх деталей. Огляньте кріплення двигуна, кронштейни, підшипникові вузли й вали. Люфт або деформація основи можуть знову порушити положення навіть після точного встановлення шківа.

Прикладіть рівну лінійку до придатних оброблених поверхонь шківів і оцініть, чи перебувають відповідні струмки в одній площині. Одночасно перевірте паралельність осей: шківи не повинні бути розвернуті один до одного під кутом. Прокрутіть привод вручну та спостерігайте, чи не змінюється проміжок. Періодичне бічне відхилення може вказувати на биття, зігнутий вал, забруднення посадки або деформований шків.

Не намагайтеся постійно втримувати ремінь від сходження надмірним натягом. Спочатку усувають причину неспіввісності: неправильний виліт, перевернуту маточину, неповну посадку, люфт кріплення чи пошкодження деталі.

Натяг

Універсального значення прогину в міліметрах для всіх мотоблоків і ременів немає. Перевірку виконують у точці та із зусиллям, які вказані в документації конкретного привода. Там само треба шукати положення важеля зчеплення, двигуна або натяжного ролика під час регулювання. Оцінювання лише пальцем не дає відтворюваного результату.

Слабкий натяг спричиняє прослизання, нагрівання, запізнення ввімкнення та пришвидшене стирання бічних поверхонь. Надмірний створює зайве навантаження на підшипники, вали й кріплення, а в приводі-зчепленні може заважати повному вимкненню. Після регулювання вручну перевірте вільний рух механізму, відсутність заїдань і правильне положення ременя, а потім виконайте контроль за настановою до техніки.

Причини прослизання: діагностичний чек-лист

Мастило та бруд на робочих поверхнях також зменшують зчеплення, але просте очищення не усуває джерело забруднення. Спочатку знайдіть причину потрапляння рідини. Ремінь із просоченим, підгорілим або розшарованим матеріалом не варто вважати справним лише тому, що після додаткового натягування він тимчасово перестав свистіти.

Що виміряти та сфотографувати перед замовленням

Запишіть розміри й позначення

• Модель техніки та позначення двигуна із заводської таблички.
• Повне маркування кожного ременя і спосіб контрольного вимірювання його довжини.
• Кількість ременів, струмків на обох шківах і призначення вільних струмків.
• Діаметр вала, тип з’єднання, розміри шпонки або параметри шліців.
• Зовнішній діаметр шківа, його загальну ширину, ширину маточини та виліт.
• Спосіб фіксації шківа й доступний діапазон штатного регулювання натягу.

Зробіть фотографії

• Загальний вигляд привода чітко збоку, щоб був зрозумілий маршрут ременів.
• Маркування ременя великим планом за доброго освітлення.
• Обидва шківи спереду й збоку з видимою кількістю струмків.
• Вал, шпонку або шліци після безпечного зняття деталі.
• Кріплення, натяжний ролик, важіль зчеплення та точки регулювання.
• Кожен вимірюваний розмір разом зі шкалою інструмента, не закритою пальцями.

Фотографія поруч із лінійкою корисна як пояснення, але не замінює запис результату штангенциркуля. Окремо позначте орієнтацію маточини: зовні однаковий шків після перевертання може мати інший виліт.

Типові помилки

• Вибирати ремінь лише за числом у маркуванні, не з’ясувавши профіль і тип позначеної довжини.
• Знімати розмір із видовженого або сильно стертого ременя та вважати його початковим.
• Підбирати шків лише за моделлю двигуна, не вимірявши вал, шпонку, виліт і кріплення.
• Вважати зовнішній діаметр шківа єдиним важливим розміром.
• Ставити один новий ремінь поруч із помітно зношеним у спільному приводі.
• Компенсувати перекіс надмірним натягом.
• Змінювати діаметри шківів без урахування передатного відношення та функції зчеплення.
• Запускати привод із пошкодженим струмком, люфтом вала чи ненадійним кріпленням.

Покроковий алгоритм вибору

1. Знайдіть настанову до конкретної техніки та визначте штатну схему привода.
2. Перепишіть маркування старого ременя повністю й установіть тип позначеної довжини.
3. Перевірте профіль ременя за неушкодженим струмком і даними документації.
4. Порахуйте робочі ремені та струмки, простежте маршрут кожного ременя.
5. Виміряйте вал, з’єднання, кріплення, виліт і діаметри шківа.
6. Зіставте нову деталь одразу за всіма параметрами, а не за одним числом, що збіглося.
7. До запуску перевірте надійність посадки, співвісність і вільну роботу механізму.
8. Відрегулюйте натяг за процедурою виробника та повторно огляньте привод після пробної перевірки.

Коли потрібно зупинитися та звернутися до майстра

Самостійний підбір варто припинити, якщо неможливо встановити систему маркування довжини, немає зрозумілої схеми ременів або старі деталі не схожі на штатні. Допомога фахівця потрібна й тоді, коли шків прикипів до вала, для зняття потрібне ударне зусилля, пошкоджено різьбу, шпонку або шліци.

Не запускайте привод, якщо помітні тріщина шківа, сильне биття, зігнутий вал, люфт підшипника, деформований кронштейн чи сліди контакту ременя з нерухомими деталями. Діагностика також потрібна, коли співвісність не вдається відновити штатним регулюванням, натяг різко змінюється за один оберт або ремінне зчеплення не вмикається й не вимикається передбачувано.

Висновок

Відповідь на запитання, як підібрати ремінь для мотоблока, починається з повного маркування, але завершується перевіркою реальних розмірів усього привода. Для ременя разом звіряють профіль, систему довжини та кількість; для шківа — діаметр вала, шпонку або шліци, кріплення, виліт, число струмків і діаметр. Після встановлення обов’язкові контроль співвісності та натяг за документацією. Такий порядок дає змогу вибрати деталь за маркуванням і розмірами, не маскуючи несправність випадковим аналогом.
