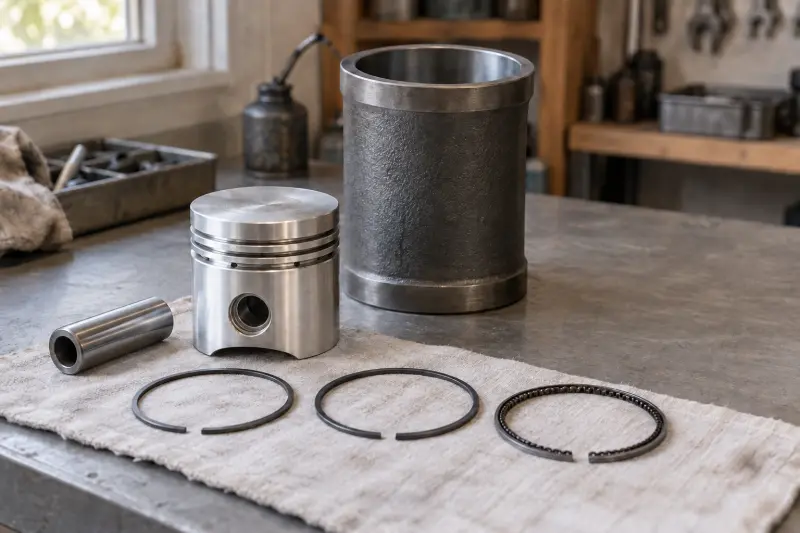

Як підібрати поршень, кільця та циліндр для мотоблока

Поршень, кільця і циліндр зношуються разом, тому і підбирають їх разом. Найчастіша причина того, що двигун доводиться перебирати повторно вже через кілька десятків мотогодин, — не якість деталей, а неправильно вибраний розмір: поршень STD у розточений циліндр, кільця одного розміру з поршнем іншого, палець не того діаметра. Питання «як підібрати поршень для мотоблока» насправді зводиться до двох речей: код двигуна і фактичний вимір циліндра.

Коротка відповідь. Спершу знайдіть код двигуна на шильдику або на блоці — він задає штатний діаметр циліндра: 168F — 68 мм, 170F — 70 мм, 177F — 77 мм, 186F — 86 мм, 195N — 95 мм. Далі виміряйте циліндр нутроміром у двох площинах на трьох рівнях. Якщо знос не перевищує 0,10-0,15 мм, а овальність 0,05 мм, беруть поршень і кільця розміру STD. Якщо перевищує — циліндр розточують і тільки після цього замовляють ремонтний розмір: +0,25, +0,50, +0,75 або +1,00 мм за фактичним діаметром після розточування.

Послідовність саме така: вимір, розточування, деталь під отриманий розмір. Можливий і зворотний порядок, коли поршень уже куплено, а майстер розточує циліндр саме під нього з потрібним монтажним зазором. Чого не буває — це ремонтного поршня в нерозточеному циліндрі: такий двигун або не збереться, або відпрацює лічені години.

Коли ЦПГ справді потребує заміни

Перш ніж шукати деталі, варто переконатися, що причина саме в поршневій групі, а не в запалюванні, клапанах чи паливній апаратурі. На знос ЦПГ вказують:

• падіння компресії: двигун втрачає тягу під навантаженням, сідає на важкому ґрунті;
• витрата оливи із синім димом з глушника;
• стук поршня, який чути на холодному двигуні й під навантаженням;
• задири на дзеркалі циліндра, помітні після зняття головки;
• важкий запуск, коли запалювання, свічка або форсунка справні.

Якщо збіглися дві-три ознаки, наступний крок — не замовлення деталей, а вимір циліндра. Спроба освіжити двигун самими новими кільцями на зношений циліндр результату не дає: кільця не компенсують ні вироблення, ні овальність, вони не можуть щільно прилягати до розбитого дзеркала, і за кілька десятків мотогодин двигун повертається до попереднього стану.

Маркування двигуна: з чого починається підбір

Код двигуна — це не назва мотоблока і не потужність у кінських силах, а маркування виду 168F, 186F, 175N, 195N. Шукайте його:

• на шильдику на корпусі двигуна або на кожусі вентилятора;
• на самому блоці, часто поряд із маслозаливною горловиною;
• у паспорті мотоблока, у розділі про двигун, а не в назві агрегата.

Дві однакові на вигляд машини можуть мати різні двигуни, а один і той самий двигун стоїть на мотоблоках різних назв. Тому підбір за назвою мотоблока — найкоротший шлях до чужої деталі. У назвах позицій каталогу закладено ту саму логіку, що й у підборі: «Поршень 168F 6,5 к.с. STD Ø68 мм, палець Ø18 мм» або «Поршень 186F +0,25 Ø86,25 мм, палець Ø23 мм» — код двигуна, розмір, діаметр пальця. Знаючи ці три параметри, потрібну позицію ви прочитаєте однозначно.

Літера в коді теж інформативна. F-серія (168F, 170F, 177F, 178F, 186F, 188F) — двигуни повітряного охолодження, у яких циліндр виконано в блоці. N-серія (175N, 180N, 190N, 195N) — дизелі з водяним охолодженням, де циліндр є змінною гільзою. Від цього залежить, розточують блок чи міняють гільзу.

Таблиця: код двигуна, штатний діаметр, палець, ремонтні розміри

Таблиця дає стартову точку: за кодом ви відразу знаєте, який діаметр шукати в назві деталі. Остаточне рішення про STD чи ремонтний розмір ухвалюють за виміром циліндра.

Ремонтний ряд наведено як типовий: для конкретного коду двигуна існує не кожен крок, тому орієнтуйтеся на діаметр, прямо зазначений у назві позиції — «+0,25, Ø68,25 мм» або «+0,50, Ø86,50 мм». Діаметр пальця вказано там, де він однозначно закріплений за сімейством; у решті випадків палець беруть під новий поршень і звіряють штангенциркулем. Деталі для водяних дизелів зібрані окремо: Запчастини для двигунів 190N/195N.

Номінальний і ремонтні розміри: що означають цифри

STD — номінальний розмір, тобто поршень під незношений або щойно розточений до заводського діаметра циліндр. Ремонтний розмір поршня +0,25 означає, що поршень більший за номінал на чверть міліметра: для 168F це Ø68,25 мм, для 186F — Ø86,25 мм, для 180N — Ø80,25 мм. Далі йдуть +0,50, +0,75 і +1,00 мм.

Ключове правило: ремонтний розмір — це не поршень для зношеного циліндра, а поршень для циліндра, розточеного під цей розмір. Розточування і хонінгування задають потрібний монтажний зазор, тому робочих послідовностей лише дві:

1. Виміряти циліндр, розточити до найближчого ремонтного розміру, замовити поршень і кільця цього самого розміру.
2. Замовити поршень потрібного ремонтного розміру, віддати його майстрові разом із блоком і розточити циліндр саме під цей поршень.

Другий варіант надійніший, бо поршні різних виробників трохи відрізняються за фактичним діаметром: майстер міряє конкретну деталь, а не таблицю. Розмір поршня зазвичай вибитий на днищі — STD, 0.25, 0.50. Старий поршень обов'язково огляньте: двигун міг уже бути в ремонті, і тоді номінал для нього вже не актуальний.

Як виміряти циліндр перед замовленням

Міряють індикаторним нутроміром, налаштованим за мікрометром. Штангенциркулем можна лише прикинути діаметр і зрозуміти, STD у вас чи вже ремонтний; для вибору ремонтного розміру його точності не вистачає.

• Виміряйте діаметр у двох площинах — уздовж осі колінвала і поперек неї.
• У кожній площині зробіть виміри на трьох рівнях: угорі, під зоною зупинки верхнього кільця, посередині і внизу циліндра.
• Запишіть усі шість чисел, а не одне усереднене.
• Порівняйте найбільший результат зі штатним діаметром — це знос; різниця між площинами на одному рівні — це овальність.

Орієнтири прості: знос понад 0,10-0,15 мм або овальність понад 0,05 мм — привід розточувати. Верхня частина циліндра зношується найсильніше, тому картина «вгорі більше, внизу менше» для зношеного двигуна нормальна і сама показує, скільки металу доведеться зняти. Якщо на дзеркалі є задири, глибокі ризики або сліди перегріву, розточування потрібне незалежно від чисел.

Як підібрати поршневі кільця для мотоблока

Кільця завжди беруть того самого розміру, що й поршень: STD до STD, +0,25 до +0,25. Комплект на 168F має Ø68 мм, на 175N — Ø75,00 мм, на 186F — Ø86 мм; у назві позиції розмір указано прямо, тому переплутати важко, якщо ви знаєте розмір свого поршня. Звертайте увагу і на висоту кілець: у назвах трапляється позначення виду 2/2/4 мм, і воно теж має збігтися.

Окремо кільця купують у двох випадках: коли поршень і циліндр у межах допуску, а замінити треба лише закоксовані або залеглі кільця, і коли поршень одного ремонтного розміру взято без кілець або кільця з комплекту виявилися іншого розміру. У решті випадків логічніше брати поршень із кільцями одразу.

При складанні замки кілець розводять на 120 градусів одне відносно одного, а оливознімне кільце ставлять за інструкцією до двигуна: у складеного оливного кільця свій порядок установлення розширювача і скребків. Розділ із кільцями: Поршневі кільця для мотоблоків.

Плоский поршень чи з вибірками під клапани: 175N і 180N

У двигунів 175N і 180N є два виконання поршня і головки: під плоский поршень і під поршень із вибірками під тарілки клапанів. Головка і поршень мають бути одного типу. Якщо поставити поршень із вибірками під головку для плоского поршня або навпаки, клапани зустрічаються з поршнем, і ремонт закінчується погнутими клапанами та новою головкою.

У каталозі тип завжди вказано в назві: «Головка циліндра 180N під плоский поршень», «Поршень 180N STD Ø80 з вибірками під клапани». Перед замовленням зніміть головку, подивіться на днище старого поршня і на камеру згоряння, сфотографуйте обидва. Головки і клапани: Головки циліндра та клапани для мотоблоків.

Дизелі з водяним охолодженням: гільза замість розточування

У двигунів 175N, 180N, 190N, 195N і 1100 циліндр — це змінна гільза. При сильному зносі її не розточують, а міняють разом із поршнем і кільцями штатного розміру: гільза циліндра 195N іде в парі з поршнем Ø95,00 STD, і в каталозі така позиція називається «Поршнева група 195N Ø95,00 STD, з гільзою». Перевага очевидна: після заміни двигун знову має номінальний розмір, а не черговий ремонтний.

У F-серії гільзи немає, циліндр виконано в блоці, тому при зносі блок розточують під ремонтний поршень. Коли стінку вже вибрано до останнього ремонтного розміру або є наскрізний задир, міняють блок цілком.

Форма форкамери у дизелів 178F і 186F

У дизельних поршнів 178F і 186F форкамера в днищі виконана двома способами, і каталог розрізняє їх прямо в назві: «Поршень 178F STD Ø78,00 мм з кільцями, пальцем і стопорами (форкамера «тупий конус»)» проти «Поршень 178F Ø78,25 мм (+0,25) з кільцями та пальцем, гострий конус форкамери». Те саме у 186F: є варіанти з тупим і з гострим конусом.

Діаметр в обох випадках однаковий, тому помилку видно тільки на знятому поршні. Сфотографуйте днище старого поршня зверху: форма заглиблення під форсунку і буде відповіддю.

Комплект ЦПГ чи окремі деталі

Комплект зазвичай містить поршень, кільця, палець і стопорні кільця, іноді гільзу та прокладки. Його головна перевага в тому, що всі деталі одного розміру і підібрані одна до одної: не буде ситуації, коли поршень +0,50, а кільця STD. Наприклад, ЦПГ мотоблока 186F у вигляді комплекту закриває одразу поршень Ø86,00 мм, кільця, палець 23 мм і стопори.

Окремі деталі беруть, коли ремонт частковий:

• лише кільця — якщо поршень і циліндр у межах допуску;
• лише поршень із пальцем — якщо кільця потрібного розміру вже придбано;
• поршень і кільця окремо — коли потрібне поєднання розмірів, якого немає в готовому комплекті.

Поршні окремими позиціями: Поршні для мотоблоків. Комплекти і супутні деталі: Поршнева група для мотоблоків.

Що міняти разом із ЦПГ

Заміна поршневої групи — це завжди розбирання двигуна, тому кілька деталей замінюють одночасно, поки все розібрано:

• прокладка головки циліндра; у F-серії отвір прокладки відповідає діаметру — 68 або 70 мм, і прокладка від сусіднього коду не підійде;
• прокладка циліндра та решта прокладок, які довелося зрізати;
• сальники колінвала — після ремонту старий сальник часто починає підтікати;
• палець і стопорні кільця: їх беруть під новий поршень, а не під старий палець;
• перевірка клапанів і напрямних втулок: якщо втулки розбиті, олива піде в циліндр і з новою ЦПГ.

Прокладки за кодом двигуна: Прокладки циліндра та головки для мотоблоків. Пальці й стопори: Пальці та стопорні кільця поршня для мотоблоків.

Що виміряти і сфотографувати перед замовленням

Цей список закриває майже всі питання при підборі. Пройдіть його до замовлення — і деталь підбереться з першого разу.

• Шильдик двигуна з кодом: фото, на якому читаються всі символи (168F, 186F, 180N).
• Діаметр циліндра нутроміром: дві площини, три рівні, шість записаних чисел.
• Овальність: різниця між площинами на одному рівні.
• Днище старого поршня з маркуванням розміру — STD, 0.25, 0.50.
• Палець зі штангенциркулем в одному кадрі, щоб було видно і деталь, і показання (18, 20 або 23 мм).
• Головка з боку камери згоряння: за фото видно, під плоский поршень вона чи під поршень із вибірками.
• Днище поршня: плоске чи з вибірками під клапани.
• Для дизелів N-серії — стан гільзи: задири, чи виймається вона з блока.
• Висота кілець, якщо вони замовляються окремо.

Обкатка після заміни ЦПГ

Нові кільця припрацьовуються до дзеркала циліндра не одразу, тому перші 20-25 годин роботи двигун навантажують помірно:

• без повного навантаження і без тривалої роботи на максимальних обертах;
• без оранки важкого ґрунту і без причепа з повним навантаженням;
• зі зміною режимів, а не годинами на одних обертах;
• з контролем рівня оливи і температури: перегрів на обкатці найшкідливіший.

Після обкатки оливу міняють — у ній залишаються продукти припрацювання. Якщо після обкатки залишилися синій дим або витрата оливи, це привід перевірити збирання, а не чекати, поки двигун сам припрацюється.

Типові помилки підбору

• Поршень штатного розміру в розточений циліндр. Зазор виходить надмірним, з'являється стук, компресія не відновлюється.
• Ремонтний поршень без розточування. Поршень не входить у циліндр або заклинює на першому прогріві.
• Кільця іншого розміру, ніж поршень. Зазор у замку виходить за межі норми, кільця не працюють.
• Палець не того діаметра. 18, 20 і 23 мм зовні схожі, а підбирають палець під новий поршень.
• Дизельний поршень з іншою формою форкамери. Тупий і гострий конус у 178F і 186F мають однаковий діаметр, тому помилку видно тільки після встановлення.
• Поршень із вибірками під головку для плоского поршня. Клапани зустрічаються з поршнем.
• Підбір за назвою мотоблока замість коду двигуна. Під однією назвою машини можуть стояти різні двигуни.
• Замовлення за старою упаковкою. Попередній ремонт міг бути в іншому розмірі, ніж написано на коробці.

Підсумок

Правильний підбір ЦПГ тримається на двох речах: код двигуна дає штатний діаметр і сімейство деталей, вимір циліндра — розмір STD чи ремонтний. Усе інше (кільця, палець, стопори, прокладки, тип головки) прив'язується до цих двох параметрів.

Визначте код на шильдику, запишіть шість вимірів нутроміром і підберіть деталі за розміром, зазначеним у назві позиції, у розділі Поршнева група для мотоблоків; решта деталей двигуна і трансмісії — у розділі Запчастини для мотоблоків.
