Скутер GY6 не заводиться: покрокова діагностика від свічки до карбюратора

Коли скутер GY6 не заводиться, більшість власників починає з заміни свічки, потім купує комутатор, потім котушку — і витрачає час раніше, ніж знаходить причину. Для запуску потрібні три речі одночасно: паливна суміш у циліндрі, іскра в потрібний момент і компресія. Діагностика зводиться до того, щоб по черзі перевірити ці три умови, рухаючись від найдешевшого до найскладнішого.

Якщо часу мало, порядок такий. Перше — бензин і паливний кран: у GY6 кран вакуумний і відкривається лише від розрідження у впускному колекторі, тобто поки двигун прокручується. Друге — іскра: викрутіть свічку, вставте в ковпачок, притисніть різьбою до головки і покрутіть стартером, має бути чітка блакитна іскра. Третє — електроклапан карбюратора: на холодному двигуні його голка має бути втягнута. Четверте — стартер і акумулятор: клацання реле замість обертання майже завжди означає живлення. І тільки п'яте — компресія та зазори клапанів.

Перші чотири кроки роблять звичайним набором ключів за півгодини, останній вимагає компресометра і щупів. Перед замовленням деталей важливо знати клас двигуна: GY6 50 (139QMB) і GY6 125/150 (152QMI, 157QMJ) мають різні комутатори, статори, карбюратори і навіть різні за довжиною різьби свічки. Якщо ви не впевнені, що стоїть на вашому скутері, спершу подивіться, як визначити тип двигуна: GY6 50, 125 або 150.

Логіка перевірок

Двигун крутиться, але не схоплює — значить, випала одна з трьох умов. Вгадувати немає сенсу, швидше виключати по черзі:

1. паливо в баку і подача через вакуумний кран;
2. стан свічки та наявність іскри;
3. ланцюг запалювання, якщо іскри немає;
4. електроклапан карбюратора;
5. карбюратор: жиклери, фільтр, підсмоктування повітря;
6. стартер, акумулятор і маса;
7. компресія та зазори клапанів;
8. окремо — залитий двигун.

Головне правило: міняйте по одній деталі за раз і після кожної заміни пробуйте запуск. Інакше ви не дізнаєтесь, що саме було винним, а зайві деталі залишаться в коробці.

Крок 1. Паливо і вакуумний кран GY6

Почніть з бака: подивіться в нього безпосередньо, а не на покажчик. Якщо скутер стояв кілька місяців, стару суміш краще злити — бензин видихається, а в поплавковій камері залишаються смолисті відкладення, які підклеюють голку і забивають жиклери.

Тепер подача. Вакуумний кран не має звичного положення «відкрито»: він пропускає паливо лише тоді, коли у впускному колекторі є розрідження, тобто під час прокручування двигуна. У каталозі такі крани позначені як «Кран паливний вакуумний 4T GY6 50, 2 виходи» і «Кран вакуумний паливний 4T GY6 50/125, 3 виходи» — кількість виходів різна, порахуйте її на своєму крані.

Перевірка: зніміть шланг зі штуцера карбюратора, опустіть кінець у прозору ємність і покрутіть стартером кілька секунд. Справний кран дає впевнену цівку бензину. Якщо палива немає:

• огляньте тонку вакуумну трубку від крана до впускного патрубка: тріщина, зісковзнулий кінець або задубіла гума — найчастіша причина;
• перевірте сітку в крані та паливний фільтр у магістралі;
• переконайтесь, що шланг не перетиснутий і не розшарувався зсередини;
• якщо трубка ціла, а бензину немає — зношена мембрана, кран міняють у зборі.

Крок 2. Свічка та іскра

Свічка — найінформативніша деталь у діагностиці. Викрутіть її і зробіть висновок за станом електродів:

• мокра, чорна, пахне бензином — палива надлишок, суміш багата або двигун залито;
• суха і світла, без запаху бензину — паливо в циліндр не потрапляє, поверніться до кроку 1;
• сухий чорний нагар — багата суміш або постійна робота на підсмоктуванні;
• масляний наліт — імовірний знос циліндро-поршневої групи.

Далі сама іскра. Вставте свічку в ковпачок, притисніть різьбою до металу головки, увімкніть запалювання і покрутіть стартером. Справний ланцюг дає чітку блакитну іскру. Слабка жовтувата іскра через раз — це теж несправність, а не «майже нормально».

Перевірте й те, чи взагалі підходить свічка. Штатна для GY6 50 — A7TC, різьба M10×1, довжина різьбової частини 12,7 мм. У GY6 125/150 різьба та сама M10×1, але довжина 19 мм (C7HSA, B7TC). Коротка свічка в довгій головці не дістає до камери згоряння, довга в короткій — виступає в камеру і може зустрітися з поршнем чи клапаном.

Крок 3. Немає іскри: ковпачок, котушка, комутатор, статор

Ланцюг запалювання GY6 виглядає так: статор генератора з датчиком Холла, комутатор CDI, котушка запалювання, високовольтний провід із ковпачком, свічка. Перевіряють з дешевого кінця.

1. Ковпачок і високовольтний провід. Тріщини, обвуглені доріжки, зелений окисел. Ковпачок накручений на провід, його можна зняти і накрутити на свіжий зріз.
2. Котушка запалювання. Огляньте кріплення і контакт маси: іржа під кронштейном дає пропуски. У каталозі це «Котушка запалювання 4T GY6 50–150, Honda Dio», інші варіанти — серед котушок запалювання для скутерів.
3. Комутатор CDI. Для GY6 50 і GY6 125/150 вони різні: «Комутатор CDI 4T GY6 50» і «CDI-комутатор 4T GY6 125/150». Перед заміною порівняйте роз'єм і кількість контактів зі своїм у розділі комутаторів для скутерів.
4. Датчик Холла і статор. Статори різняться кількістю котушок: для GY6 50 — 5+1, 6+2, 7+1, для 125/150 — 5+1, 7+1, 10+1. Новий беруть із такою самою кількістю котушок і таким самим роз'ємом; варіанти — у розділі статорів і генераторів.

Перед тим як звинувачувати електроніку, перевірте прості речі: кнопку глушіння, замок запалювання, контакт маси на двигуні та рамі, роз'єми під пластиком. На багатьох скутерах стартер працює лише при затиснутому важелі гальма.

Крок 4. Електроклапан карбюратора GY6

Електроклапан, він же автопідсос або збагачувач, винен у великій частці випадків «холодний не заводиться». На холодному двигуні голка втягнута і відкриває канал збагачення; після кількох хвилин роботи нагрівальний елемент висуває голку і перекриває канал.

Звідси два симптоми: клапан заклинив у висунутому положенні — холодний двигун не заводиться без ручного підсмоктування; заклинив у втягнутому — прогрітий двигун заливає.

Перевірка проста: зніміть клапан, подайте на його контакти 12 В від акумулятора і зачекайте. Справний за 2–5 хвилин помітно висуває голку. Якщо руху немає, деталь під заміну: у каталозі це «Електроклапан карбюратора 4T GY6 50–150» і «Електроклапан карбюратора 4T GY6 50–100», підбір — у розділі електроклапанів і збагачувачів карбюратора.

Клапан живиться від бортової мережі, тому з розрядженим акумулятором він не працює навіть справний. Це і пояснює, чому холодний запуск кікстартером на сівшій батареї часто не виходить.

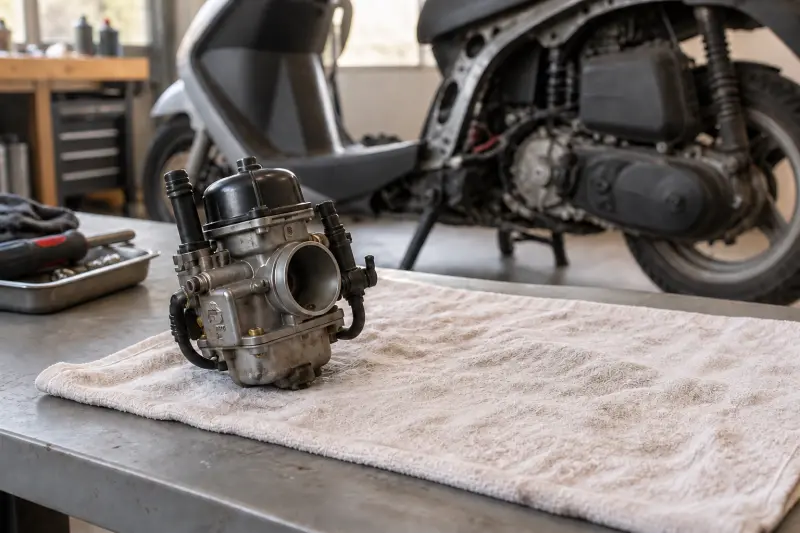

Крок 5. Карбюратор

Ситуація «іскра є, свічка суха» веде в паливну систему. Найчастіші причини:

• забитий жиклер холостого ходу — двигун не запускається або одразу глухне без газу;
• засмічений паливний фільтр або сітка крана;
• злипла мембрана прискорювального насоса;
• пересохла прокладка між карбюратором і впускним патрубком: через неї підсмоктується повітря.

Прокладки підбирають за класом двигуна: «Прокладка карбюратора текстолітова 4Т GY6 50 (139QMB)» і «Ущільнювальне кільце прокладки карбюратора 4T GY6 125/150» — різні деталі. Самі карбюратори теж не взаємозамінні: у каталозі окремо «Карбюратор 4T GY6 50», «Карбюратор 4T GY6 125» і «Карбюратор 4T GY6 150», дивіться карбюратори для скутерів свого класу.

Промивати карбюратор має сенс лише з розбиранням: зняти поплавкову камеру, викрутити жиклери, продути канали. Обприскування очищувачем у дифузор нічого не дає, якщо забитий канал холостого ходу.

Крок 6. Стартер і акумулятор

• Лише клацання реле. Майже завжди живлення: розряджений акумулятор (12 В, зазвичай 4–7 А·год) або окислені клеми. Напруга без навантаження має бути не нижче 12,4 В.
• Повна тиша при натисканні кнопки. Кнопка, реле («Реле стартера 4T GY6 50, Delta, Alpha»), запобіжник, маса.
• Стартер дзижчить, колінвал не обертається. Зношений бендикс, обгінна муфта: «Бендикс стартера 4T GY6 50».
• Стартер крутить мляво. Слабка батарея або зношений мотор: «Електростартер 4T GY6 50», «Електростартер 4T GY6 125/150».

Ці деталі зібрані в розділі стартерів і бендиксів для скутерів. Кікстартер дозволяє завести двигун із розрядженим акумулятором, але пам'ятайте про крок 4: без живлення електроклапан канал збагачення не відкриє.

Крок 7. Компресія та зазори клапанів

Паливо надходить, іскра є, а двигун навіть не намагається схопити — черга компресії. Вимірюють компресометром через свічковий отвір: вивернути свічку, вкрутити перехідник, повністю відкрити ручку газу і покрутити стартером. Справний GY6 показує приблизно 9–12 бар, нижче 7 бар — знос циліндро-поршневої групи, прогорілий клапан або зниклі зазори клапанів.

Зазори клапанів GY6 на холодному двигуні — 0,05 мм впускний і 0,08 мм випускний (у частини моделей випускний 0,10 мм). Затиснуті зазори — типова причина відмови запуску після кількох тисяч кілометрів: клапан не закривається щільно, компресія падає, і холодний двигун перестає запускатися. Вимірюють щупом на холодному двигуні у верхній мертвій точці такту стиснення.

Якщо після регулювання зазорів компресія не піднялась, далі йде розбирання: притирання або заміна клапанів, головка в зборі, поршнева група. Клапани, напрямні та головки в зборі зібрані в розділі головок циліндра та клапанів для скутерів.

Крок 8. Залитий двигун

Якщо після кількох спроб свічка мокра і пахне бензином, двигун залито. Подальше докручування стартером тільки розряджає акумулятор і змиває мастило зі стінок циліндра.

Порядок дій: викрутити свічку і просушити або замінити її; повністю відкрити ручку газу; покрутити стартером 5–10 секунд без свічки, щоб продути циліндр; зібрати і завести. Тримайте обличчя і руки подалі від свічкового отвору і не наближайте відкритий вогонь.

Якщо історія повторюється щоразу, шукайте причину: заклинений електроклапан, негерметична голка поплавка, завищений рівень у поплавковій камері.

Симптом, причина, перевірка, деталь

Що виміряти і сфотографувати перед замовленням

Більшість помилок при підборі виникає через замовлення «на око». П'ять хвилин зі смартфоном економлять тиждень:

• код двигуна на картері: 139QMB, 152QMI або 157QMJ;
• стару свічку так, щоб було видно маркування і довжину різьбової частини;
• статор із боку котушок, щоб їх можна було порахувати, і його роз'єм;
• комутатор: корпус із написами і роз'єм із контактами;
• паливний кран зі штуцерами — 2 чи 3 виходи;
• електроклапан карбюратора з проводом;
• карбюратор у зборі з боку тросика і штуцерів;
• напругу акумулятора без навантаження, записану цифрою;
• результат перевірки іскри: є чи немає, якого кольору;
• компресію в барах, якщо компресометр був.

Типові помилки

• Заміна комутатора і котушки навмання, без перевірки ковпачка і свічки.
• Комутатор або статор від іншого класу двигуна: GY6 50 і GY6 125/150 не взаємозамінні.
• Свічка з іншою довжиною різьби — 12,7 мм замість 19 мм або навпаки.
• Ігнорування вакуумної трубки: цілий кран не працює з тріснутою трубкою.
• Багаторазові спроби запуску залитого двигуна замість продування циліндра.
• Регулювання карбюратора замість регулювання зазорів клапанів.

Коли зупинитись

До майстра варто звертатися, якщо компресія нижче 7 бар, якщо в двигуні чути стук, якщо на магніті ротора з'явилася металева стружка або якщо після всіх перевірок іскри немає, а мультиметра у вас немає. Розбирання головки і поршневої групи вимагає контролю моментів затягування і фаз газорозподілу.

Підбір деталей за кодом двигуна

Перед покупкою знайдіть код на картері і підбирайте за ним: запчастини для скутерів GY6 50 для 139QMB і запчастини для скутерів GY6 125/150 для 152QMI та 157QMJ. Якщо код не читається, скористайтесь інструкцією, як визначити тип двигуна скутера, і звіряйте деталь за фотографіями з чек-листа вище.
