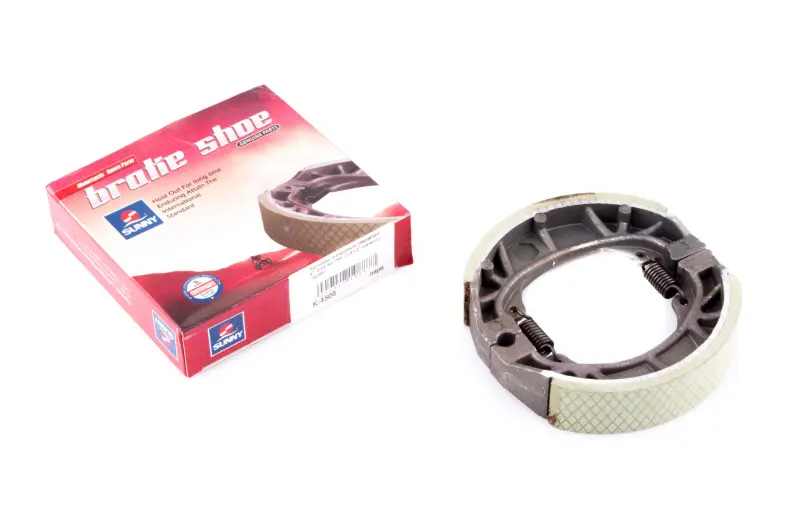

Колодки барабанного тормоза SUNY для 4T GY6 50–150, колесо 10/12″

Колодки барабанного тормоза SUNY для скутеров 4T GY6

Колодки предназначены для барабанного тормозного механизма скутеров с четырехтактными двигателями семейства GY6 объемом 50–150 см³ и колесами 10 или 12 дюймов. Они устанавливаются внутри тормозного барабана и участвуют в замедлении колеса за счет контакта фрикционных накладок с его внутренней поверхностью. Такая конструкция применяется именно в барабанном механизме: тормозной диск, суппорт и плоские дисковые колодки для этой позиции не требуются.

Деталь состоит из двух дугообразных колодок с фрикционными накладками. Колодки соединены двумя возвратными пружинами, которые стягивают их после прекращения воздействия на привод тормоза. При торможении разжимной кулачок разводит колодки, накладки прижимаются к внутренней поверхности барабана, а возникающее трение снижает скорость вращения колеса. После отпускания рычага или педали пружины возвращают колодки в исходное положение, освобождая барабан.

Что учитывать при подборе

Обозначение GY6 50–150 и размер колеса 10/12″ помогают определить область применения, однако сами по себе не заменяют проверку установленного механизма. На скутерах одной моторной серии могут использоваться разные ступицы и варианты тормозов. Перед заказом нужно убедиться, что на требуемом колесе установлен барабанный механизм, а форма старых колодок соответствует этой модели.

• Тип тормоза: барабанный.
• Назначение: скутеры с четырехтактными двигателями семейства GY6 объемом 50–150 см³.
• Указанный размер колеса: 10 или 12 дюймов.
• Конструкция: две дугообразные колодки с фрикционными накладками и двумя стяжными пружинами.
• Бренд: SUNY.

Для точного выбора сравнивают не только модель двигателя и диаметр колеса, но и геометрию снятых колодок: наружный диаметр собранной пары, ширину накладки, профиль металлического основания, расположение опорных торцов и посадку возле разжимного кулачка. Если старая деталь отличается по этим признакам, устанавливать ее аналог только по обозначению GY6 не следует. Особенно важно не путать эту позицию с дисковыми колодками: у них другая форма и другой принцип установки.

Когда требуется замена

Осмотр тормоза необходим при заметном увеличении хода привода, ухудшении замедления, постороннем шуме, рывках или неравномерной работе механизма. Причиной может быть износ либо повреждение накладок, но одновременно проверяют состояние внутренней поверхности барабана, возвратных пружин, опор колодок, разжимного кулачка и привода. Новые колодки не устраняют дефекты барабана или заедание других деталей, поэтому состояние сопряженных компонентов оценивают до сборки.

Установка и проверка

Монтаж выполняют после снятия колеса и открытия барабанного механизма. Рабочую зону очищают от продуктов износа, не допуская попадания масла и пластичной смазки на накладки или внутреннюю поверхность барабана. Колодки размещают на штатных опорах, пружины устанавливают без перекоса, а затем проверяют свободный возврат механизма. Смазочный материал допустим только в предусмотренных точках опоры и привода, вдали от поверхностей трения.

После сборки колесо должно свободно вращаться при отпущенном тормозе и уверенно останавливаться при его включении. Привод регулируют по требованиям конкретного скутера, затем выполняют контрольную проверку сначала без движения и на малой скорости. В первые поездки торможение должно быть плавным: новым накладкам требуется приработаться к поверхности используемого барабана. Правильный подбор по конструкции и аккуратный монтаж позволяют восстановить штатную работу барабанного тормоза без переделки ступицы.
