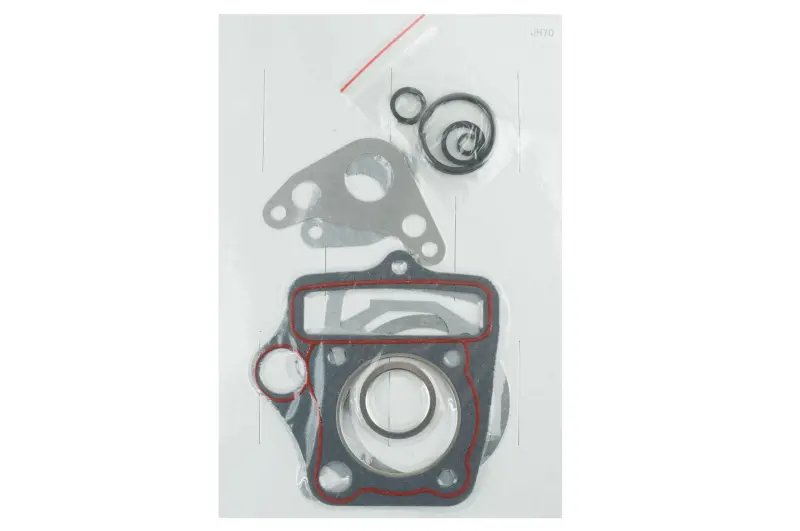

Комплект прокладок цилиндра Delta 70 Ø47 мм, mod:A

Комплект прокладок цилиндра Delta 70 Ø47 мм, mod:A

Набор предназначен для обслуживания цилиндро-поршневой группы четырехтактных мопедов Delta с двигателем класса 70 см³ и цилиндром диаметром 47 мм. Прокладки располагаются в соединениях цилиндра, его головки и прилегающих деталей двигателя, разделяя сопрягаемые поверхности и обеспечивая их герметичное соединение после сборки.

Исправное уплотнение этих стыков необходимо для сохранения компрессии в цилиндре и нормальной работы двигателя. Повреждение, продавливание или нарушение прилегания прокладки может сопровождаться масляными следами возле разъема, подсосом воздуха либо снижением компрессии. Комплект востребован при разборке цилиндро-поршневой группы, снятии головки, замене цилиндра и ремонте верхней части двигателя, когда старые уплотнения уже нельзя надежно установить повторно.

Назначение и конструкция набора

В набор входят несколько профильных плоских прокладок и уплотнительных колец для соответствующих соединений цилиндровой группы. Детали имеют разные контуры, монтажные отверстия и внутренние каналы, поэтому каждая из них устанавливается только на свое место. Такая конфигурация позволяет обслужить не один отдельный стык, а связанные точки уплотнения, которые открываются во время разборки цилиндра и головки.

• Тип детали: набор прокладок цилиндра и головки цилиндра.
• Назначение: герметизация соединений цилиндро-поршневой группы.
• Применение: четырехтактные китайские мопеды семейства Delta.
• Класс двигателя: 70 см³.
• Диаметр цилиндра: 47 мм.
• Исполнение: mod:A.

Как проверить совместимость

Обозначений Delta 70 и Ø47 мм недостаточно для выбора без проверки исполнения. У деталей mod:A должны совпадать с установленными прокладками внешний контур, диаметр центрального прохода, положение крепежных отверстий, масляных каналов и дополнительных вырезов. Сравнивать лучше со всеми снятыми деталями одновременно: прокладка головки и прокладка основания могут относиться к одной размерной группе, но отличаться схемой отверстий у разных вариантов двигателя.

Перед покупкой также следует уточнить фактический диаметр установленного цилиндра и модификацию мотора. Наличие на мопеде деталей от другой версии цилиндро-поршневой группы может изменить требуемую форму прокладок, даже если на технике указано Delta 70. Нельзя подрезать неподходящее уплотнение или перекрывать им канал: геометрия каждого отверстия должна соответствовать сопрягаемым деталям.

Рекомендации по установке

Монтаж выполняют на очищенные сопрягаемые поверхности. Остатки прежней прокладки и загрязнения удаляют аккуратно, не повреждая плоскости цилиндра и головки. Перед сборкой проверяют отсутствие задиров, заметной деформации и фрагментов старого уплотнения, затем совмещают новую деталь со шпильками и всеми каналами. Прокладка должна лежать ровно, без загибов, смещения и натяжения.

Крепеж головки затягивают в последовательности и с усилием, предусмотренными руководством конкретного двигателя. Произвольная или неравномерная затяжка способна нарушить прижим и повредить новое уплотнение. Герметизирующие составы применяют только там, где это прямо предусмотрено технологией ремонта выбранного мотора. После сборки контролируют стыки цилиндровой группы при первом запуске и после прогрева двигателя.

Этот комплект подходит для планового ремонта Delta 70 Ø47 мм в исполнении mod:A и помогает восстановить уплотнение соединений, открытых при снятии цилиндра и головки. Точная сверка геометрии перед монтажом особенно важна: она исключает ошибку между внешне близкими вариантами mod:A, mod:B и mod:C.
