Цилиндро-поршневая группа (ЦПГ) КАРПАТЫ JIN

Цилиндро-поршневая группа КАРПАТЫ JIN предназначена для замены изношенной поршневой двигателя. Цилиндр направляет движение поршня, а поршневые кольца уплотняют зазор между ним и стенкой цилиндра. От состояния этих поверхностей зависят компрессия, запуск и способность двигателя развивать тягу. Замена группы нужна при износе или повреждениях, когда установка одних колец уже не восстанавливает нормальную работу.

Конструкция и состав

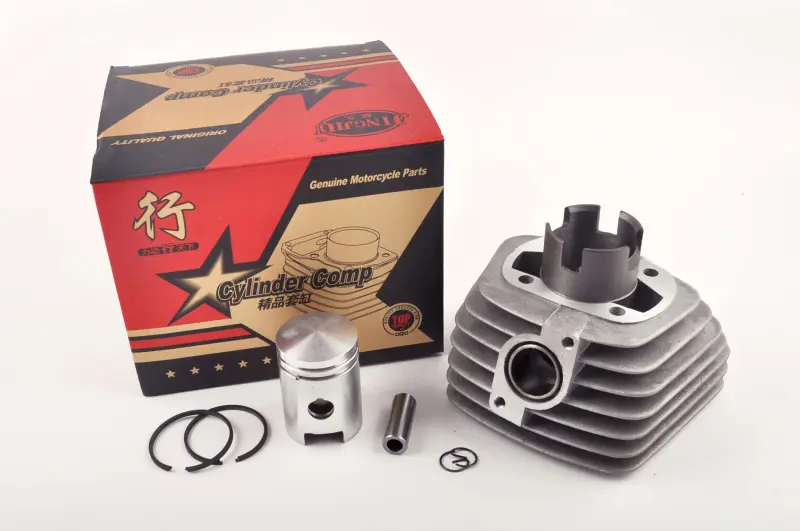

В набор входят цилиндр с наружными рёбрами охлаждения, поршень, два поршневых кольца, поршневой палец и два стопорных кольца пальца. Рёбра увеличивают поверхность отдачи тепла. Палец соединяет поршень с шатуном, а стопорные кольца удерживают его от бокового смещения. Окна в цилиндре и поршне должны соответствовать конструкции двигателя: совпадения креплений недостаточно для правильного подбора.

Когда стоит менять поршневую

Повод проверить ЦПГ — снижение тяги, затруднённый запуск, падение компрессии и посторонний стук со стороны цилиндра. При разборке обращают внимание на задиры, глубокие риски, следы перегрева, повреждения колец и износ их канавок. Эти симптомы не доказывают неисправность поршневой сами по себе: решение о замене принимают после осмотра и измерений. Если цилиндр заметно изношен или повреждён, новые кольца не устранят дефекты его рабочей поверхности.

Что сверить при подборе

Ориентируйтесь на установленный двигатель и снятую группу. Сопоставьте посадку цилиндра в картер, расположение крепёжных отверстий, высоту цилиндра, сопряжение с головкой и крепление выпускного патрубка. Проверьте форму и расположение каналов, чтобы прокладка или несовпадающее окно не перекрывали проход. Ошибка в этих местах может помешать сборке, нарушить газообмен или герметичность соединений.

Для поршня сверяют диаметр, общую высоту, положение отверстия под палец, форму днища и юбки. У пальца сравнивают диаметр и длину, у колец — размеры и соответствие канавкам. Рабочие зазоры определяют измерением по требованиям конкретного двигателя, а не по тому, насколько свободно детали соединяются рукой. Слишком малый зазор грозит прихватом при нагреве, слишком большой — стуком, утечкой газов и ускоренным износом.

Особенности установки

При замене очищают сопрягаемые поверхности и не допускают попадания грязи в картер. Одновременно осматривают головку цилиндра, верхнюю головку шатуна и опору поршневого пальца; повреждённые детали и снятые уплотнительные прокладки заменяют. Причину прежнего перегрева или задиров устраняют до запуска, иначе новая поршневая может получить такие же повреждения.

Поршень устанавливают в правильной ориентации по требованиям двигателя. Кольца аккуратно заводят в канавки, проверяют их посадку и положение замков относительно фиксирующих штифтов, если они предусмотрены. Палец закрепляют стопорными кольцами с полной посадкой в канавки. Цилиндр надевают без ударов и усилия, способного сломать кольца. Крепёж затягивают равномерно с предписанным моментом, затем проверяют свободное движение поршня. После сборки соблюдают режим обкатки и требования к смазке двигателя.
