Цилиндро-поршневая группа (ЦПГ) КАРПАТЫ JING

Цилиндро-поршневая группа КАРПАТЫ JING предназначена для замены изношенных цилиндра и поршня двигателя. ЦПГ образует пространство, в котором движется поршень: кольца уплотняют зазор между ним и стенкой цилиндра, а усилие от сгорания смеси через поршневой палец передаётся шатуну. Состояние этих деталей влияет на компрессию, запуск и способность двигателя тянуть под нагрузкой.

Состав и конструкция

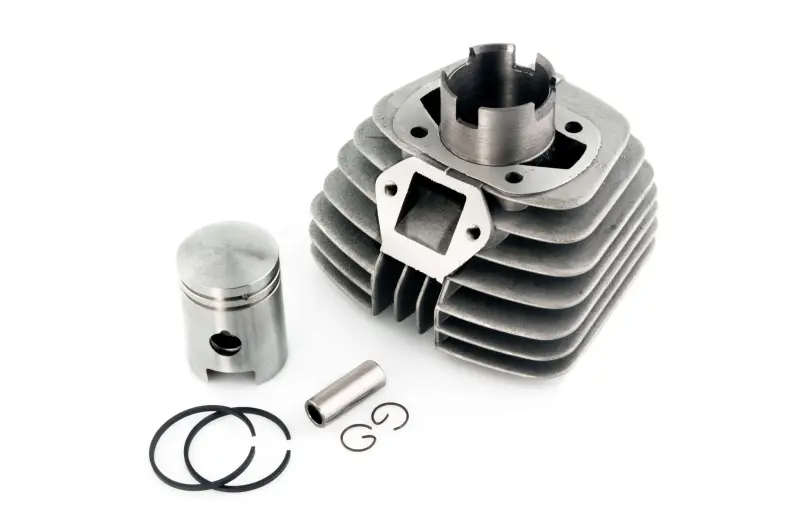

В набор входят цилиндр с наружными рёбрами охлаждения, поршень, два поршневых кольца, поршневой палец и два стопорных кольца пальца. Рёбра увеличивают поверхность отвода тепла. У цилиндра есть боковой канал с крепёжным фланцем, а у поршня — канавки для колец и отверстия под палец. При подборе имеют значение не только посадочные размеры, но и расположение каналов, окон и креплений.

Когда меняют ЦПГ

Повод проверить цилиндр и поршень — снижение тяги, затруднённый запуск, падение компрессии и посторонний стук со стороны цилиндра. Эти признаки сами по себе ещё не определяют причину неисправности. Решение о замене принимают после осмотра и измерений: оценивают задиры, износ зеркала цилиндра, состояние юбки поршня, канавок и колец. Если повреждены обе сопряжённые поверхности, одной замены колец может оказаться недостаточно.

До установки нового набора нужно установить причину прежнего износа. Перегрев, недостаточная смазка и попадание абразивной пыли способны быстро повредить новую пару. При разборке стоит осмотреть посадку пальца в верхней головке шатуна, сопрягаемые поверхности и крепёж цилиндра. Повреждённые уплотнения и прокладки на разъединённых соединениях заменяют, чтобы после сборки не возникли утечки.

Что сверить при подборе

Сравните снятый цилиндр с заменой по высоте, посадке в картер, расположению отверстий под шпильки и форме фланцев. Отдельно проверьте соответствие каналов и окон, а также сопряжение с головкой цилиндра. Ошибка в этих местах может помешать установке или нарушить работу двигателя даже при внешнем сходстве деталей.

У поршня сверяют диаметр, высоту, положение отверстия под палец, форму днища и юбки. Палец должен соответствовать посадкам в поршне и шатуне; кольца — канавкам и цилиндру. Размеры проверяют измерительным инструментом, а рабочие зазоры — по требованиям конкретного двигателя. Слишком малый зазор создаёт риск прихвата при нагреве, слишком большой ведёт к стуку, утечке газов и ускоренному износу.

Особенности установки

При сборке очищают посадочные поверхности и защищают открытый картер от грязи и мелких деталей. Проверяют зазоры колец и их свободную посадку в канавках, смазывают сопрягаемые поверхности подходящим для двигателя маслом. Поршень ориентируют по требованиям двигателя и его конструкции, кольца располагают с учётом фиксирующих штифтов, если они предусмотрены. Стопорные кольца пальца должны полностью войти в свои канавки.

Цилиндр надевают без ударов и усилия через сопротивление колец: перекос способен сломать кольцо или повредить кромку окна. Крепёж затягивают равномерно с моментом, предусмотренным для двигателя. До запуска проверяют свободный ход поршня при проворачивании коленвала вручную. После замены соблюдают режим обкатки и требования к смазке, избегая длительной высокой нагрузки на непритёртые поверхности.
