Цилиндро-поршневая группа (ЦПГ) Delta 70 Ø47 GINTANA

Цилиндро-поршневая группа GINTANA для Delta 70 с обозначением Ø47 предназначена для замены изношенных цилиндра и поршня двигателя. Ø47 указывает на диаметр 47 мм. Цилиндр направляет движение поршня, а кольца уплотняют зазор между ним и стенкой цилиндра. От состояния этих поверхностей зависят компрессия, расход масла и способность двигателя развивать тягу под нагрузкой.

Состав и конструкция

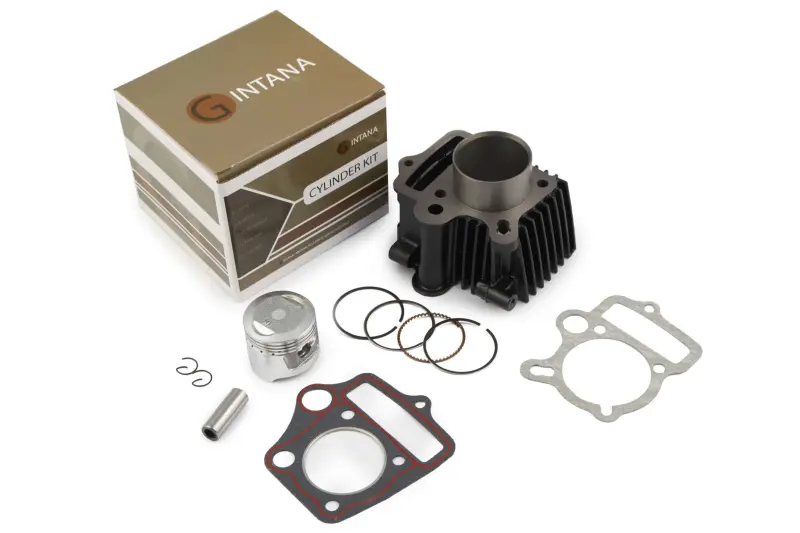

В набор входят цилиндр, поршень, поршневые кольца, поршневой палец, два стопорных кольца пальца и две прокладки — под цилиндр и под головку. На наружной поверхности цилиндра расположены рёбра охлаждения: они увеличивают площадь отдачи тепла. При установке их нужно сохранить целыми, а пространство между ними очистить от загрязнений, мешающих охлаждению.

Палец соединяет поршень с шатуном, стопорные кольца удерживают его от осевого смещения. Поршневые кольца работают в канавках поршня, а прокладки герметизируют соединения цилиндра с соседними деталями двигателя. При ремонте необходимо проверить не только рабочую поверхность цилиндра, но и состояние плоскостей под прокладки.

Когда требуется замена

Повод проверить ЦПГ — снижение тяги, затруднённый запуск, повышенный расход масла, дымление и посторонний стук в зоне цилиндра. Такие симптомы могут возникать и при других неисправностях, поэтому решение о замене принимают после проверки компрессии и осмотра разобранного узла. Задиры, выраженная выработка цилиндра, повреждения поршня и канавок колец помогают определить причину потери герметичности.

Типичные причины повреждения пары цилиндр–поршень — перегрев, недостаточная смазка и попадание абразивной пыли. Если не устранить причину износа, новый комплект тоже быстро пострадает. Вместе с заменой стоит оценить состояние головки цилиндра, шатуна в месте соединения с пальцем и сопрягаемых поверхностей.

Что сверить при подборе

Сопоставьте комплект со снятыми деталями: диаметр и высоту цилиндра, размеры его посадочной части, расположение отверстий крепления и каналов. Для поршня проверьте диаметр пальца, расстояние от его оси до днища, форму днища и расположение канавок колец. Одного совпадения диаметра цилиндра недостаточно: различия в геометрии могут помешать сборке или привести к контакту поршня с головкой либо клапанами.

Отдельно приложите новые прокладки к сопрягаемым поверхностям и сравните контуры и отверстия. Прокладка должна правильно ложиться на посадочное место и оставлять предусмотренные каналы открытыми. Не пытайтесь компенсировать несоответствие размеров чрезмерной затяжкой крепежа.

Особенности установки

Удалите остатки старых прокладок, не повреждая плоскости и не допуская попадания мусора внутрь двигателя. Проверьте рабочие зазоры и зазоры в замках колец по требованиям конкретного двигателя. Кольца устанавливают в предназначенные для них канавки с соблюдением направления, если оно обозначено изготовителем. Рабочие поверхности смазывают моторным маслом, а стопоры пальца полностью усаживают в канавки.

Цилиндр надевают без ударов, аккуратно сжимая кольца. Крепёж затягивают в последовательности и с моментом, установленными для двигателя. После сборки проверяют фазы газораспределения и свободное вращение коленвала вручную. При первом запуске контролируют герметичность соединений и отсутствие необычных звуков; режим приработки выбирают по требованиям к двигателю.
