ЦПГ Active 110 Ø52,4 для двигателя 152FMH

Цилиндро-поршневая группа Active 110 Ø52,4

Комплект предназначен для ремонта цилиндро-поршневой части мопедного двигателя 152FMH. ЦПГ формирует пространство, в котором поршень движется внутри цилиндра, сжимает топливовоздушную смесь и передает усилие через палец и шатун на коленчатый вал. Состояние этих деталей непосредственно связано с компрессией, уверенным запуском двигателя, стабильной тягой и расходом масла.

Основной параметр комплекта — диаметр 52,4 мм. Обозначения Active 110 и 152FMH задают область применения, однако при подборе необходимо учитывать не только название модели двигателя. Перед покупкой сравните демонтированную ЦПГ по диаметру поршня и цилиндра, высоте цилиндра, диаметру и длине пальца, расположению шпилек, форме каналов и плоскостям прилегания. Такая проверка особенно важна после предыдущего ремонта, замены картера или установки деталей другой модификации.

Состав и назначение деталей

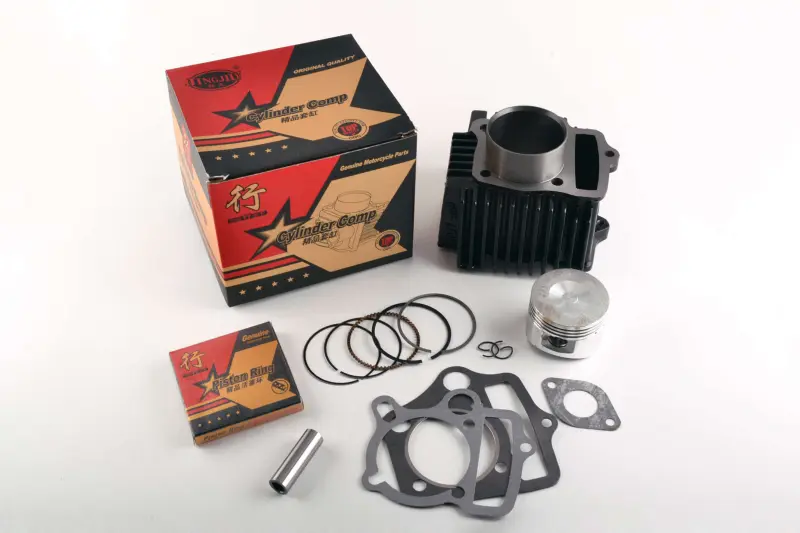

В набор входят цилиндр с наружными ребрами, поршень, поршневые кольца, палец, стопорные кольца и прокладки. Комплектный формат позволяет заменить сопряженные детали одной группы и подготовить двигатель к сборке без отдельного подбора основных компонентов ЦПГ. Кольца обеспечивают уплотнение между поршнем и стенкой цилиндра, а также участвуют в регулировании масляной пленки. Палец соединяет поршень с шатуном, стопорные кольца удерживают его от осевого перемещения, а прокладки герметизируют плоскости соединения цилиндра с картером и головкой.

Поводом для проверки ЦПГ обычно становятся снижение компрессии, затрудненный запуск, потеря тяги, повышенный расход масла, дымность или посторонний механический звук. Эти признаки могут иметь и другие причины, поэтому перед ремонтом желательно оценить состояние клапанного механизма, системы питания и зажигания. Разборка цилиндра позволяет проверить стенки на задиры, поршень — на повреждение днища и юбки, а кольца и их канавки — на износ, залегание или поломку.

Что проверить перед установкой

• Размер: номинальный диаметр 52,4 мм должен соответствовать устанавливаемому цилиндру и поршню.
• Исполнение двигателя: комплект подбирается для 152FMH и конфигурации Active 110; фактическую геометрию старых деталей следует сравнить до сборки.
• Посадочные параметры: проверьте высоту цилиндра, диаметр пальца, межосевые расстояния крепежных отверстий и посадку гильзы в картер.
• Состояние сопряженных деталей: шатун, головка цилиндра, шпильки и плоскости картера не должны иметь повреждений, способных нарушить посадку новой ЦПГ.
• Каналы и прокладки: масляные отверстия и проходы должны совпадать и оставаться открытыми после окончательной сборки.

Рекомендации по сборке

Монтаж выполняют на очищенные плоскости без остатков прежних прокладок и загрязнений. До установки следует проверить зазоры колец в цилиндре, правильность их расположения в канавках и ориентацию поршня по конструкции двигателя. Поршень, палец, кольца и поверхность цилиндра перед сборкой смазывают подходящим моторным маслом. Стопорные кольца необходимо полностью посадить в канавки, исключив их неполную фиксацию.

После затяжки крепежа с параметрами, предусмотренными для конкретного двигателя, коленчатый вал должен проворачиваться свободно, без заеданий и жестких точек. Перед первым запуском проверяют фазы газораспределения, клапанные зазоры, подачу масла и герметичность соединений. Первое время после ремонта двигателю дают умеренную нагрузку, контролируя температуру, уровень масла, отсутствие подтеков и необычного шума. Правильный подбор и аккуратная сборка ЦПГ помогают восстановить компрессию и нормальную работу двигателя без риска, связанного с несовпадением посадочных размеров.
