Звезда задняя Zongshen, Lifan 125/150 428-43T FR

Задняя звезда Zongshen, Lifan 125/150 428-43T FR предназначена для цепного привода заднего колеса. Она принимает усилие от цепи и передаёт его на колесо через крепление к ступице или держателю звезды. Обозначение 43T означает 43 зуба, а 428 — типоразмер цепи с шагом 12,7 мм. При замене изношенной детали эти параметры сверяют вместе с посадкой: одного совпадения числа зубьев недостаточно.

Конструкция и работа

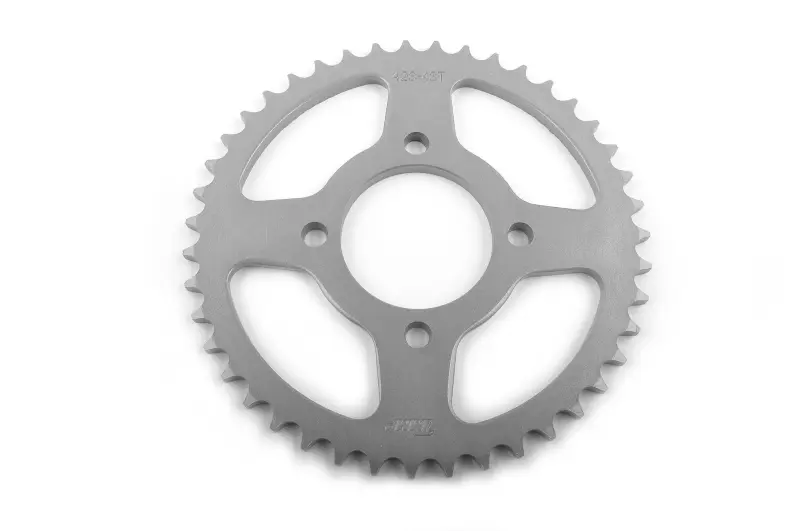

Звезда выполнена в форме диска с наружным зубчатым венцом, центральным посадочным отверстием, четырьмя отверстиями крепления и четырьмя крупными окнами между ними. Зубья входят в зацепление с роликами цепи. Правильная посадка и положение венца относительно передней звезды нужны для того, чтобы цепь двигалась без бокового перекоса и не тёрлась о боковые поверхности зубьев.

Число зубьев задней звезды вместе с числом зубьев передней определяет передаточное отношение цепного привода. Если снятая звезда тоже имеет 43 зуба, замена на такое же число сохраняет это соотношение при неизменной передней звезде. Переход с другого количества зубьев меняет тягу и скорость при тех же оборотах двигателя, а также может потребовать другой длины цепи или положения колеса в регулировках.

Когда нужна замена

Осмотрите зубчатый венец: поводом для замены служат заострённые или загнутые в одну сторону зубья, сколы, трещины и заметно неравномерный износ. Рывки и шум цепного привода тоже требуют проверки, но сами по себе ещё не указывают только на звезду. Ускоряют износ растянутая цепь, недостаток смазки, абразивная грязь и перекос колеса. Новая звезда в паре с сильно изношенной цепью быстро теряет правильный профиль зубьев.

Что сверить при подборе

• Маркировку цепи 428 и число зубьев снятой звезды. Совпадение шага без совпадения типоразмера не подтверждает совместимость.
• Диаметр центрального отверстия, количество и диаметр крепёжных отверстий, расстояния между их центрами.
• Толщину детали в зоне крепления и зубьев, форму посадочной поверхности и смещение венца относительно неё.
• Положение звезды на держателе: после установки цепь должна идти в одной плоскости с передней звездой.

Сравнивайте размеры по снятой детали и посадке на своей технике. Совпадение четырёх отверстий по количеству ещё не означает совпадения их расположения. Нельзя компенсировать неподходящую посадку расточкой отверстий или случайными проставками: это может нарушить центрирование и вызвать биение.

Особенности установки

Работу выполняют при заглушённом двигателе и устойчиво закреплённой технике. Для снятия звезды освобождают цепь и обеспечивают доступ к крепежу по конструкции мотоцикла. Посадочные поверхности очищают, проверяют держатель, резьбы и крепёж. Одновременно осматривают цепь и переднюю звезду; при совместном износе их меняют комплектом.

Новую звезду устанавливают с сохранением предусмотренного положения, крепёж затягивают равномерно крест-накрест с моментом по руководству техники. После сборки выставляют соосность колеса и провис цепи, затем вручную проворачивают колесо при выключенном двигателе. Проверяют отсутствие биения, заеданий и участков чрезмерного натяжения. Перекос или слишком тугая цепь увеличивают нагрузку на зубья, крепления и подшипники.
