Главный тормозной цилиндр заднего тормоза универсальный mod XFY ST

Главный тормозной цилиндр заднего тормоза mod XFY ST — тормозная машинка для гидравлического привода. При нажатии на педаль он преобразует механическое усилие в давление жидкости, которое передаётся к тормозному механизму заднего колеса. Цилиндр подбирают при замене неисправной машинки, когда требуется восстановить удержание давления и нормальную работу педали.

Конструкция и работа

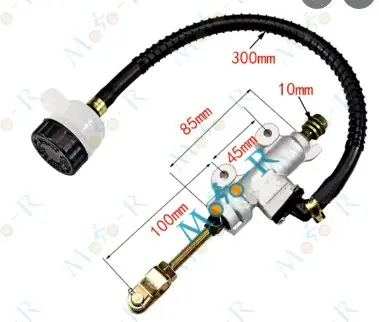

Исполнение имеет выносной бачок, соединённый с корпусом гибким шлангом. На корпусе предусмотрены два крепёжных ушка, а со стороны привода расположен резьбовой толкатель с вилкой для соединения с педалью. Эти элементы определяют, как машинка разместится на креплении и как будет передаваться усилие. Для бачка требуется место, где шланг не перегибается и не касается горячих или движущихся деталей.

Толкатель должен двигаться без бокового перекоса и возвращаться после отпускания педали. Постоянный поджим поршня из-за неверной регулировки может мешать сбросу давления: тормоз начинает оставаться прижатым и нагреваться. Поэтому при подборе оценивают не только крепление корпуса, но и положение вилки относительно педали.

Когда нужна замена

Повод проверить главный цилиндр — следы тормозной жидкости возле толкателя или корпуса, заедание привода, медленное проваливание педали при постоянном нажатии. Изношенные уплотнения могут пропускать жидкость внутри цилиндра без заметной наружной течи. Повреждённый защитный чехол способствует попаданию грязи к штоку и ускоряет износ.

Мягкая педаль сама по себе ещё не определяет причину неисправности: похожее поведение бывает при воздухе в гидроприводе или утечке в соединениях. До замены проверяют герметичность магистрали и состояние привода. Это помогает избежать ситуации, когда новая машинка установлена, а причина потери давления осталась.

Что сверить при подборе

Универсальное исполнение требует сравнения со снятой деталью. Сверьте расстояние между центрами крепёжных отверстий, их диаметр, расположение корпуса и свободное место рядом с ним. Проверьте длину толкателя, размеры вилки и соединительного пальца, а также возможность выставить правильное положение педали без перекоса.

Отдельно сопоставьте резьбу и уплотнение подключения тормозной магистрали, направление выхода и положение штуцера бачка. Диаметр поршня и рабочий ход должны соответствовать требованиям тормозной системы: совпадения наружных креплений недостаточно. Ошибка в этих параметрах меняет усилие и ход педали. Шланг не должен натягиваться при работе подвески или упираться в соседние детали.

Установка и проверка

Замену выполняют на устойчиво установленной технике, защищая соединения от загрязнения. Корпус закрепляют на штатном месте, соединяют вилку с педалью и проверяют фиксацию пальца. Одновременно осматривают пыльник, шланг бачка и уплотнения разъёмных соединений; повреждённые детали заменяют. Усилия затяжки, свободный ход педали и тип жидкости выбирают по руководству техники.

После подключения гидропривод заполняют и удаляют из него воздух по предусмотренной для техники процедуре. Проверяют отсутствие течей под давлением, возврат педали и освобождение заднего колеса после её отпускания. До поездки необходимо убедиться, что педаль удерживает давление, а тормоз не остаётся поджатым.
