Крышка КПП (валов вилок) для мототрактора Shifeng 240

Крышка КПП (валов вилок) Shifeng 240

Литая металлическая крышка закрывает торец посадочного гнезда осей вилок переключения в корпусе коробки передач мототрактора Shifeng 240. Она удерживает ось от осевого смещения, закрывает полость картера со стороны механизма переключения и вместе с прокладкой не выпускает трансмиссионное масло наружу, а грязь и воду не пускает внутрь коробки.

Место в механизме переключения передач

Передачи в коробке Shifeng 240 включаются вилками, которые ходят по стальным осям. Оси заходят в расточки чугунного картера, а снаружи их торцы закрываются крышками — именно они задают осевое положение осей и держат стык плотным. Стоит крышке треснуть, потерять плоскость или ослабнуть в креплении, как ось получает лишний ход: передача включается вяло, выбивается под нагрузкой, а по картеру в зоне кулисы появляются масляные подтеки.

Конструкция

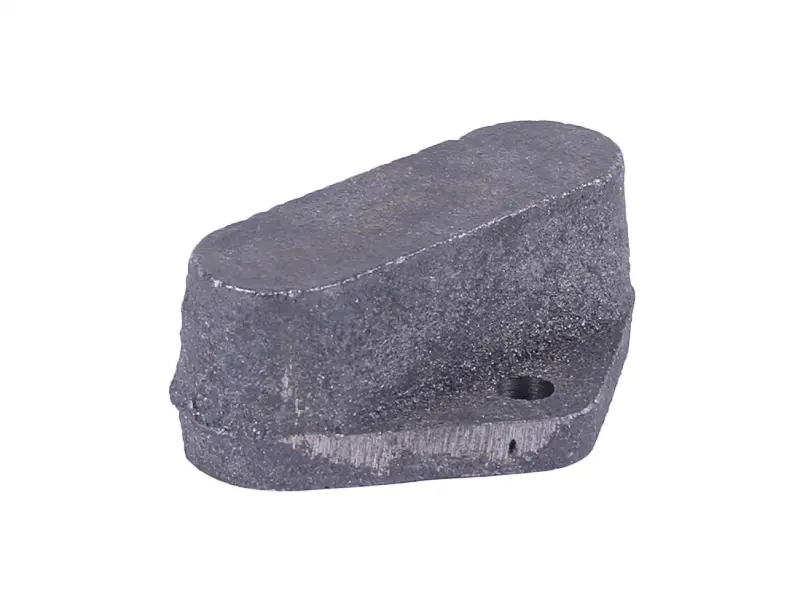

Деталь цельнолитая, с каплевидным контуром под форму прилива картера. Опорная плоскость обработана механически — по ней крышка садится на картер через прокладку, поэтому стык получается ровным и не «дышит» при вибрации. В боковой стенке выполнено небольшое сквозное отверстие, которое при сборке совмещается с ответной расточкой корпуса. Толстые литые стенки рассчитаны на затяжку крепежа и на постоянную вибронагрузку, характерную для одноцилиндрового дизеля и жесткой рамы мототрактора.

Когда крышку меняют

• Появились масляные подтеки на картере коробки в зоне механизма переключения.
• Обнаружены скол, трещина или деформация после разборки КПП.
• Опорная плоскость имеет забоины и не прилегает к картеру ровно по всей площади.
• Ось вилки получила осевой люфт, передача самопроизвольно выключается под нагрузкой.
• Идет полная переборка коробки — крышку и прокладку под ней в этом случае ставят новыми вместе с осями и вилками.

Как подобрать

Подбор идет по геометрии посадочного места, поэтому старую деталь лучше снять и держать рядом при покупке.

• Сравните каплевидный контур, высоту и толщину крышки со снятой — они должны совпадать без подгонки.
• Проверьте расположение и диаметр бокового отверстия относительно опорной плоскости.
• Убедитесь, что коробка передач именно от Shifeng 240: у мототракторов других серий прилив картера и посадочные размеры отличаются.
• Сразу возьмите прокладку под крышку — при разборке старая почти всегда рвется и повторно не работает.

Установка и проверка после ремонта

Перед монтажом плоскость картера очищают от остатков старой прокладки, масла и грязи, а опорную поверхность крышки осматривают на забоины. Деталь ставят строго на прокладку, крепеж затягивают равномерно крест-накрест, без перекоса и без чрезмерного усилия: литая крышка плохо переносит затяжку в одну сторону — плоскость уводит, и стык начинает потеть. После сборки уровень трансмиссионного масла доводят до нормы, прогревают коробку и прогоняют все передачи вперед и назад: включение должно быть четким, передачи не должны выбиваться, а стык крышки с картером — оставаться сухим.

Небольшая по размеру деталь напрямую влияет на чистоту работы коробки: она держит масло внутри картера и фиксирует оси вилок в рабочем положении. При ремонте механизма переключения Shifeng 240 такую крышку удобно брать в одном заходе с прокладками, осями вилок и самими вилками — эти позиции обычно ревизируют одновременно, чтобы не вскрывать коробку дважды.
