Маховик KM130/138 Xingtai 24B, Shifeng 244, Taishan 24 Z-145 AMG-2

Маховик KM130/138 для Xingtai 24B, Shifeng 244 и Taishan 24, обозначение Z-145 AMG-2. Он накапливает энергию вращения коленчатого вала и помогает двигателю проходить промежутки между рабочими ходами поршня. Зубчатый венец по наружной окружности служит для зацепления с приводом стартера при запуске. При замене нужно согласовать обе части: посадку маховика на вал и зацепление венца со стартером.

Конструкция и назначение

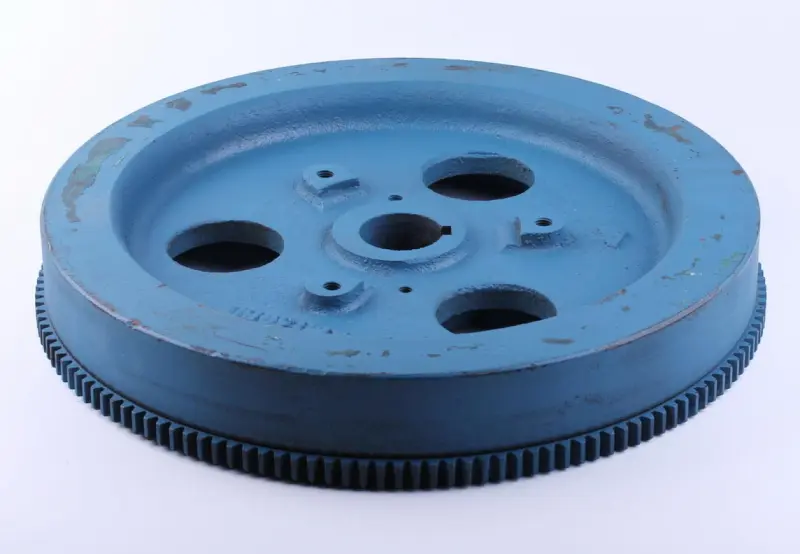

Маховик имеет круглую форму с углублённой боковой поверхностью, центральное посадочное отверстие с пазом и наружный зубчатый венец. В диске предусмотрены три крупных круглых отверстия, а ближе к центру — выступы с небольшими отверстиями. Поверхность окрашена в синий цвет. При подборе важны не только общий диаметр, но и профиль посадки, расположение отверстий и положение венца относительно ступицы.

Маховик работает как вращающаяся масса, поэтому трещины, деформация и повреждение посадочного места требуют внимания даже при целых зубьях. Люфт на валу нарушает точность вращения, а повреждённый венец мешает нормальному запуску. Установка детали с несовпадающей посадкой может привести к ослаблению крепления и повреждению сопряжённых поверхностей.

Когда требуется замена

Поводом для осмотра становятся скрежет при запуске, повторяющиеся срывы зацепления стартера, заметное биение или следы смещения на посадке. Эти признаки не доказывают неисправность именно маховика: похожие проявления возможны при износе привода стартера или ослабленном крепеже. После снятия проверяют зубья по всей окружности, область центрального отверстия и места крепления. Сколы, трещины и разбитый паз нельзя устранять затяжкой с повышенным усилием.

Что сверить со снятой деталью

• Обозначение двигателя и исполнение снятого маховика: название модели техники само по себе не заменяет сравнение деталей.
• Диаметр и профиль центрального отверстия, размеры и положение паза, глубину посадки и форму прилегающих поверхностей.
• Наружный диаметр, общую толщину и вылет ступицы — от них зависит положение маховика относительно соседних деталей.
• Число и профиль зубьев венца, его ширину и положение по оси: привод стартера должен входить в зацепление без перекоса.
• Количество, расположение и размеры крепёжных отверстий, а также свободное пространство под кожухом.

Особенности установки

Работу выполняют на остановленном двигателе, исключив случайный запуск. До снятия фиксируют положение деталей и порядок крепежа. Маховик поддерживают, а при необходимости применяют подходящий съёмник: удары по венцу или поддевание за зубья могут повредить деталь. После демонтажа очищают и осматривают посадку вала, паз и сопряжённые поверхности; изношенные детали крепления заменяют.

Одновременно проверяют шестерню привода стартера и надёжность его крепления. Повреждённая ответная шестерня способна быстро испортить новый венец. Маховик устанавливают без перекоса, не подгоняя отверстия сверлением и не стягивая несовпадающую посадку крепежом. Порядок затяжки и момент берут из руководства конкретного двигателя. До запуска проверяют свободное проворачивание предусмотренным изготовителем способом, отсутствие касания кожуха и правильность сборки. Если появляется скрежет или биение, двигатель останавливают и проверяют посадку и зацепление.
