Патрубок радиатора верхний DL190-12 Xingtai 120 тип 2

Патрубок радиатора верхний DL190-12 Xingtai 120 — резиновый шланг системы охлаждения минитрактора Xingtai 120. Деталь устанавливается на одноцилиндровый четырёхтактный дизельный двигатель DL190-12 (DL190-15) мощностью 12 л.с. с жидкостным охлаждением и соединяет выход системы охлаждения двигателя с верхним патрубком радиатора.

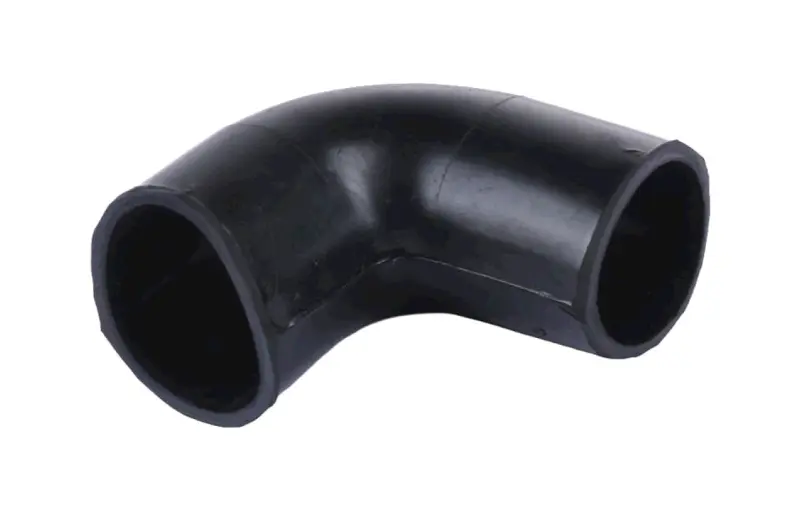

Патрубок выполнен из плотной чёрной резины и имеет угловую форму с изгибом около 90 градусов. Такая геометрия повторяет расположение штуцеров в моторном отсеке минитрактора и позволяет подвести шланг от двигателя к радиатору без резких перегибов, натяжения и заломов резины на изгибе. Посадочные концы детали рассчитаны под диаметр подключения около 41-42 мм, масса патрубка — порядка 117 г. По этим параметрам патрубок ставится на радиатор двигателя DL190-12, который на Xingtai 120 имеет типоразмер около 395×375×135 мм.

Когда патрубок нужно менять

Резина патрубков системы охлаждения со временем теряет эластичность из-за постоянного контакта с горячей охлаждающей жидкостью и перепадов температуры при прогреве и остывании двигателя. На старой детали появляются микротрещины, вздутия или задубевшие участки в зоне изгиба, хомут перестаёт плотно обжимать штуцер, и в этом месте начинается подтекание антифриза или воды. Двигатель при этом может периодически перегреваться на нагрузке, а уровень жидкости в расширительном бачке — снижаться без явной лужи под трактором. Треснувший или потрескавшийся на изгибе патрубок стоит менять сразу, не дожидаясь полного разрыва во время работы: прорыв верхнего патрубка на ходу приводит к быстрой потере охлаждающей жидкости и перегреву двигателя за считаные минуты.

При подборе патрубка в первую очередь ориентируйтесь на модель двигателя и технику — DL190-12 (DL190-15) на Xingtai 120. Перед заказом сверьте со снятой деталью форму изгиба, длину обоих отводов и диаметр посадочных мест: даже небольшое расхождение диаметра не позволит хомуту обжать шланг герметично. Одновременно с патрубком стоит проверить состояние хомутов крепления и штуцеров на радиаторе и двигателе — изношенные хомуты лучше заменить вместе с новым шлангом, чтобы соединение осталось герметичным на весь срок службы детали.

После установки нового патрубка систему охлаждения нужно заполнить жидкостью и удалить воздух из контура, а затем проверить место обоих соединений на подтекание при прогреве двигателя и под нагрузкой. Патрубок радиатора верхний DL190-12 Xingtai 120 подходит и как плановая замена детали, потерявшей эластичность от возраста, и для восстановления системы охлаждения после течи или разрыва старого шланга.

Учитывайте, что на минитракторах серии Xingtai 120 могли устанавливаться разные исполнения верхнего патрубка радиатора в зависимости от года выпуска и комплектации моторного отсека, поэтому итоговый ориентир при подборе — не только маркировка двигателя, но и точное совпадение формы, длины и посадочных диаметров со снятой деталью.
