Шестерня распредвала TY395 AMG

Шестерня распредвала TY395 AMG предназначена для привода распределительного вала в механизме газораспределения двигателя. Через зубчатое зацепление она передаёт вращение и участвует в поддержании согласованного движения коленчатого и распределительного валов. От правильного положения шестерни при сборке зависит момент открытия и закрытия клапанов, поэтому при замене важны и соответствие детали, и точность установки.

Конструкция и причины замены

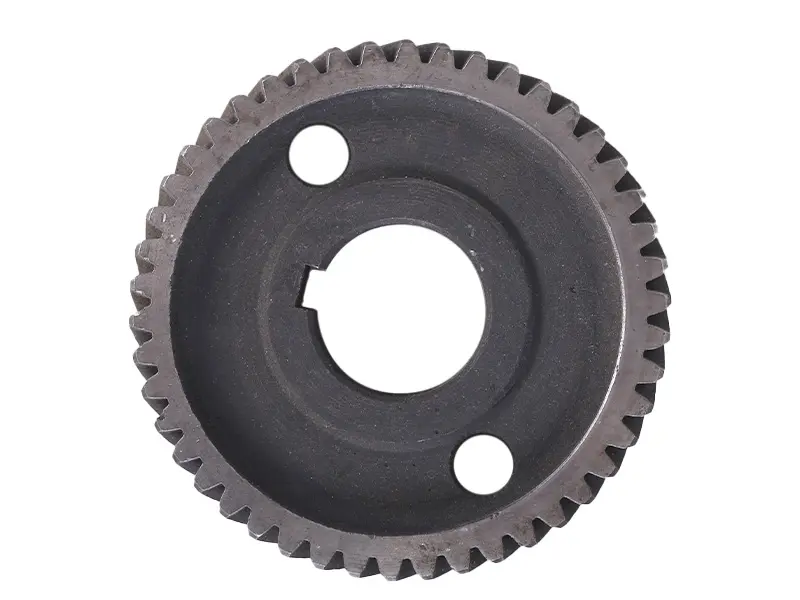

Шестерня имеет наружный зубчатый венец, центральное посадочное отверстие с пазом и два круглых отверстия в диске. При подборе нужно учитывать не только наружный контур: посадка на вал, профиль зубьев и положение венца относительно ступицы определяют, сможет ли деталь правильно работать в зацеплении. Центральный паз также следует сверить со снятой шестернёй и ответной частью вала.

Основания для замены — сколы и трещины зубьев, заметная выработка их боковых поверхностей, повреждение посадочного отверстия или паза. Износ зацепления может сопровождаться стуком и повышенным шумом со стороны привода газораспределения. Однако один только шум не подтверждает неисправность шестерни: после разборки проверяют сам венец, посадку и сопряжённые детали. Повреждённые зубья нельзя считать пригодными только потому, что шестерня ещё передаёт вращение.

Что сверить со снятой деталью

Обозначение TY395 служит отправной точкой для подбора. Сравните число зубьев, их профиль и направление, наружный диаметр, ширину венца, общую толщину и форму ступицы. Отдельно проверьте диаметр посадочного отверстия, размеры паза и его положение относительно зубчатого венца. Эти параметры удобнее сопоставлять на очищенной снятой детали, когда загрязнения не закрывают кромки и поверхности посадки.

Проверьте осевое положение венца и способ фиксации на валу: совпадение диаметра отверстия само по себе ещё не означает правильную посадку. Если на снятой шестерне есть установочные метки, зафиксируйте их расположение и сверьтесь с порядком сборки двигателя. Ошибка в числе зубьев или геометрии зацепления нарушает работу привода, а неверная установка по фазам приводит к неправильной работе клапанов и может вызвать повреждение двигателя.

Особенности установки

До снятия шестерни выставляют механизм газораспределения в предусмотренное для разборки положение и отмечают взаимное расположение сопряжённых деталей. При демонтаже используют подходящий съёмный инструмент; удары по зубьям могут повредить венец. Посадочную поверхность вала очищают и осматривают, проверяют паз и фиксирующие детали. Изношенная посадка или повреждённая шпонка, если она предусмотрена конструкцией, не устраняются одной заменой шестерни.

Одновременно осмотрите зубья ответной шестерни, крепёж и доступные уплотнения снятой крышки. Детали с повреждениями заменяют, чтобы они не ускорили износ нового венца. Шестерню устанавливают в соответствии с порядком сборки двигателя, соблюдая положение меток и способ фиксации. После сборки привода вручную проворачивают механизм предусмотренным способом, проверяют отсутствие заеданий и повторно контролируют установочные положения. Запускать двигатель до этой проверки не следует.
