Шестерня переднего моста коническая Z-25/23 Foton 354/404 AMG

Коническая шестерня Z-25/23 для переднего моста Foton 354/404 служит для передачи вращения между валами, расположенными под углом друг к другу. Она работает в зацеплении с ответной шестернёй: состояние этой пары влияет на плавность передачи усилия и шум моста под нагрузкой. Деталь заменяют при повреждении зубьев, выраженном износе их рабочих поверхностей или нарушении посадки. Обозначение AMG сохранено в названии.

Конструкция и работа

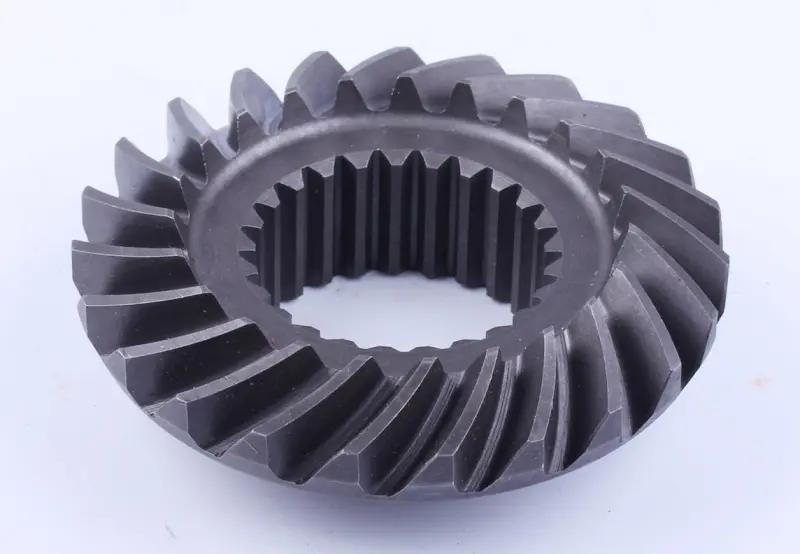

Шестерня имеет наклонные наружные зубья на конической поверхности и центральное отверстие с внутренними шлицами. Наружный венец взаимодействует с ответной шестернёй, а шлицевое соединение передаёт крутящий момент между деталью и валом. Для правильной работы нужны подходящие друг к другу профили зубьев и точная посадка на шлицах. Совпадения общего диаметра недостаточно: другая геометрия венца меняет контакт в зацеплении и может привести к перегрузке отдельных участков зуба.

Когда нужна замена

Поводом для проверки служат усилившийся гул при включённом приводе, стук при смене нагрузки и заметный люфт в передаче. Эти признаки могут быть связаны также с подшипниками или ответной шестернёй, поэтому решение о замене принимают после осмотра разобранного соединения. На снятой детали проверяют зубья на сколы, трещины, выкрашивание и глубокие задиры. Отдельно осматривают внутренние шлицы: разбитые грани и свободное перемещение относительно вала под нагрузкой требуют проверки обеих сопрягаемых деталей.

Что сверить при подборе

Сопоставьте обозначение Z-25/23 со снятой шестернёй и каталогом конкретного моста. Затем сравните количество наружных зубьев и внутренних шлицев, направление наклона зубьев, форму венца и посадочного отверстия. Измерьте наружный диаметр, общую высоту и размеры посадки. Проверьте расположение торцевых опорных поверхностей: от них зависит положение шестерни относительно ответной детали. Если мост ранее ремонтировали или меняли в сборе, ориентируйтесь также на фактически установленную пару.

На что обратить внимание при установке

При разборке сохраняют порядок расположения снятых шайб, втулок и регулировочных деталей, если они предусмотрены конструкцией моста. Посадочные поверхности очищают и проверяют на повреждения. Шестерню устанавливают без перекоса, не забивая её ударами по зубьям: так можно повредить венец и шлицы. Затяжку креплений, боковой зазор и пятно контакта выставляют по руководству для конкретного моста. Свободная посадка или чрезмерное усилие при сборке — повод повторно проверить размеры и состояние соединения.

Вместе с шестернёй осматривают ответный венец, шлицы вала, опорные подшипники и уплотнения рядом с местом установки. Сильно изношенная ответная деталь может быстро повредить новую; необходимость замены пары оценивают по состоянию зацепления и требованиям руководства. После сборки проверяют плавность вращения без закусывания и наличие предусмотренной смазки. Неверный подбор или регулировка приводят к гулу, перегреву и ускоренному износу, поэтому проверка контакта зубьев обязательна до работы под нагрузкой.
