Шестерня первой передачи Z-44 для Foton 244, ДТЗ 244, Jinma 244/264 AMG

Шестерня первой передачи Z-44 для Foton 244, ДТЗ 244, Jinma 244/264 AMG предназначена для работы в коробке передач. Она участвует в передаче крутящего момента на первой передаче, когда технике нужна небольшая скорость движения под нагрузкой. Обозначение Z-44 указывает на 44 зуба: это один из основных параметров при подборе замены, но сравнивать детали только по числу зубьев недостаточно.

Конструкция и работа

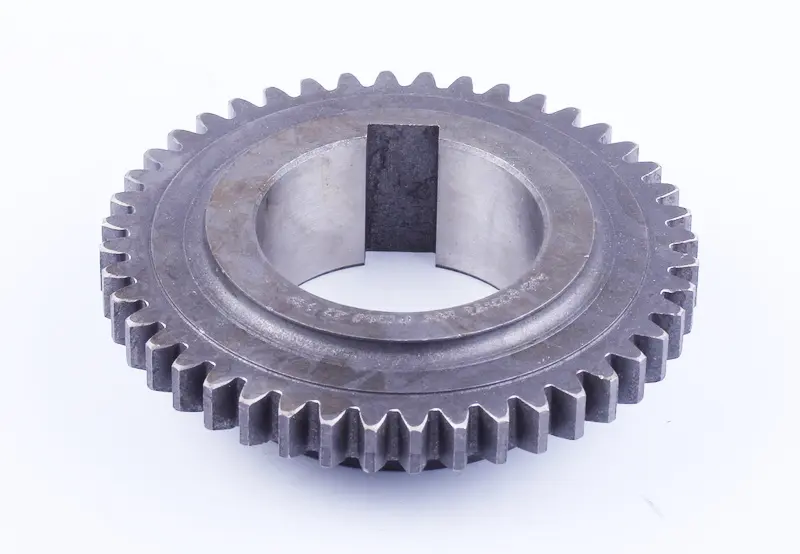

Шестерня имеет наружные прямые зубья, центральное посадочное отверстие с продольным пазом и выступающую кольцевую часть вокруг отверстия. При подборе учитывают не только зубчатый венец, но и форму посадки: от неё зависит соединение с валом и положение детали в коробке. Выступы и торцы также должны соответствовать снятой шестерне, чтобы после сборки сохранилось правильное взаимное расположение деталей.

В зацеплении нагрузка передаётся через боковые поверхности зубьев. Выкрашивание, сколы и сильная выработка нарушают контакт с ответной шестернёй. Продолжительная работа с такими повреждениями может ускорить износ сопряжённого венца, а отделившиеся частицы металла — попасть к другим деталям коробки.

Когда нужна замена

Поводом проверить шестерню служат усилившийся гул или стук на первой передаче, рывки под нагрузкой и металлические частицы в масле. Эти признаки требуют осмотра: похожие симптомы могут возникать при износе подшипников и нарушении положения валов. Решение о замене принимают по состоянию самой детали — трещинам, сломанным зубьям, глубоким раковинам на контактных поверхностях или повреждению посадки.

Что сверить со снятой деталью

• Количество зубьев, наружный диаметр и ширину зубчатого венца.
• Диаметр посадочного отверстия, размеры и расположение продольного паза.
• Общую толщину, высоту выступающей кольцевой части и форму обоих торцов.
• Положение шестерни на валу и способ её фиксации в конкретной коробке.

Измерения удобно выполнять на очищенной снятой детали, отдельно оценивая участки с выработкой: изношенная поверхность может исказить результат. Если есть каталог именно вашей коробки передач, сопоставьте также изображение детали и её место в сборке. Совпадение модели техники помогает сузить подбор, а совпадение посадки и геометрии подтверждает возможность установки.

Установка и проверка

При разборке зафиксируйте ориентацию шестерни и последовательность соседних деталей. Вместе с ней осмотрите ответную шестерню, вал, детали фиксации и ближайшие подшипники. Повреждённое зацепление или люфт в опорах могут быстро испортить новую деталь, поэтому обнаруженные дефекты устраняют до окончательной сборки.

Посадочные поверхности очищают от загрязнений и проверяют на задиры. Шестерню устанавливают в предусмотренной ориентации с подходящей опорой и инструментом, не передавая монтажное усилие через зубья. Способ посадки, допустимые зазоры и затяжку креплений выбирают по руководству конкретной коробки. После сборки проверяют свободное вращение и включение передачи, затем работу со штатной смазкой без резкой нагрузки. Несовпадение размеров может вызвать перекос, тугое вращение и неправильный контакт зубьев; устранять его силовой запрессовкой нельзя.
