Вал эксцентрика тормозных колодок Xingtai 24B, Shifeng 244, Taishan 24 AMG

Вал эксцентрика тормозных колодок Xingtai 24B, Shifeng 244, Taishan 24 AMG — деталь механизма, который передаёт усилие привода к колодкам. Поворот эксцентрика изменяет положение колодок относительно тормозной поверхности. От состояния вала и его посадок зависит, насколько свободно работает механизм и сохраняется ли установленная регулировка тормоза.

Конструкция и работа

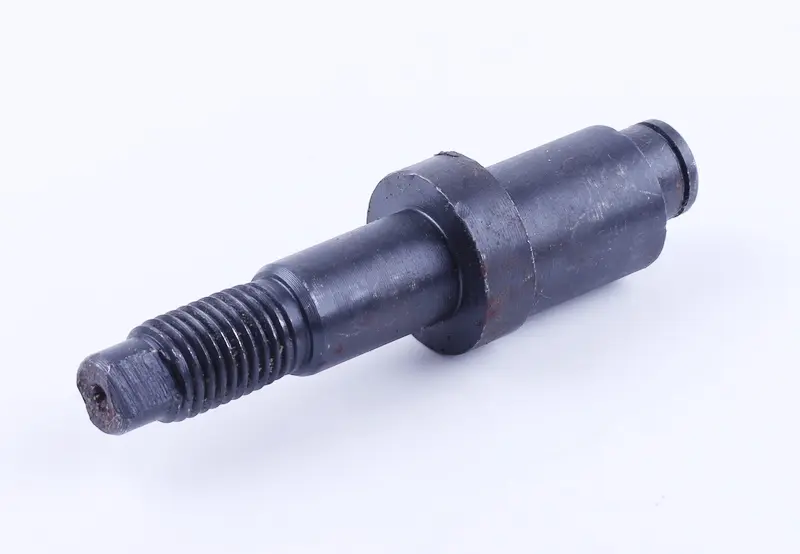

Вал имеет ступенчатую форму: цилиндрические участки разного диаметра, выраженный упорный буртик и наружную резьбу на одном конце. За резьбой расположен короткий конец с плоскими гранями, а у противоположного торца выполнена кольцевая канавка. При подборе значение имеет сочетание этих элементов: совпадение только резьбы ещё не означает, что деталь правильно встанет в тормозной механизм.

Посадочные поверхности направляют вал в опорах, а буртик задаёт его положение по длине. Износ в местах опоры может сопровождаться люфтом, перекосом и изменением хода привода. Повреждённая резьба мешает надёжно закрепить соединение, а задиры и коррозия на сопрягаемых поверхностях способны затруднять поворот. Такие дефекты служат поводом проверить вал при разборке тормоза.

Когда требуется замена

Деталь меняют при заметной выработке посадок, изгибе, трещинах, глубоких задирах или повреждении резьбы. На необходимость осмотра могут указывать заедание механизма, неполный возврат колодок и регулировка, которая быстро сбивается. Эти признаки не определяют неисправность одного вала: вместе с ним проверяют опоры, привод и состояние колодок, чтобы замена устранила причину нарушения работы.

Что сверить при подборе

Сравнивайте вал со снятой деталью по общей длине, диаметрам и длине посадочных участков, расположению буртика и кольцевой канавки. Отдельно проверяйте диаметр, шаг и длину резьбы, форму конца с гранями, геометрию эксцентриковой части и места её контакта с колодками. Измерения лучше выполнять по сохранившимся поверхностям: сильная выработка может исказить размер старого вала.

Также учитывайте способ соединения с приводом и фиксации в корпусе. Слишком свободная посадка оставит люфт, чрезмерно плотная может вызвать заедание. Несовпадение положения буртика или длины ступеней способно сместить деталь относительно колодок. Вал должен соответствовать конкретному разобранному механизму без подгонки резьбы, стачивания упоров и принудительной посадки.

Особенности установки

До снятия отметьте положение привода и порядок расположения крепежа и фиксаторов. После разборки очистите посадочные места и осмотрите втулки либо другие опоры вала, ответную резьбу, возвратные пружины и контактные участки колодок. Изношенные опоры и повреждённые фиксаторы заменяют вместе с валом по состоянию: новая деталь в разбитой опоре не устранит люфт.

Соберите соединения в штатном порядке и выполните регулировку по инструкции техники. Смазку применяйте только в предусмотренных точках, исключая её попадание на фрикционные поверхности. После сборки проверьте свободный поворот вала, возврат механизма при отпускании привода и отсутствие подклинивания. Затем проверьте действие тормоза на малой скорости в свободном месте; при заедании или неполном отпускании эксплуатацию прекращают до устранения причины.
