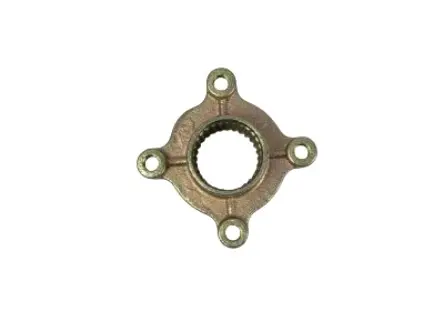

Ступица под тормозной диск ATV 50/125 (4 болта, d.30, 29 шлицов) VV

Ступица под тормозной диск ATV 50/125, 4 болта, d.30, 29 шлицов, VV

Деталь предназначена для установки тормозного диска в соответствующем узле квадроцикла ATV 50/125. Центральная посадка выполнена с 29 шлицами и размером d.30, а по периметру расположены четыре точки крепления. Такая конфигурация соединяет ступицу с ответной шлицевой частью и создает основание, на котором фиксируется тормозной диск. При ремонте она позволяет восстановить штатное положение диска относительно остальных деталей механизма без замены исправных компонентов всего узла.

Назначение и причины замены

Ступицу меняют при повреждении внутренних шлицов, деформации корпуса, трещинах возле крепежных точек или износе отверстий. Проверка также нужна, если диск получил заметное боковое биение, сместился относительно суппорта либо крепление перестало удерживать его без люфта. Эти признаки не всегда вызваны одной ступицей: перед заказом стоит осмотреть сам диск, ответную шлицевую часть, крепеж и прилегающие детали. Новый компонент имеет смысл устанавливать после определения источника люфта или перекоса, чтобы ремонт устранил причину, а не только ее проявление.

Обозначение ATV 50/125 указывает на семейство техники, однако внутри этой группы встречаются разные варианты тормозных узлов. Поэтому подбор только по объему двигателя или внешнему сходству недостаточен. Ключевое значение имеют исполнение на четыре болта, посадочный размер d.30 и точное число внутренних шлицов — 29. Все три параметра должны совпасть одновременно.

Что проверить перед заказом

• Центральную посадку. Сопоставьте размер d.30 со снятой ступицей и ответной частью оси. Посадка не должна подбираться приблизительно.
• Количество шлицов. Пересчитайте их на старой детали: эта версия имеет 29 шлицов. Совпадение диаметра без совпадения профиля и числа шлицов не подтверждает совместимость.
• Крепление диска. Здесь предусмотрены четыре точки. Проверьте их расположение, межцентровые расстояния и диаметр отверстий по старой ступице либо по самому диску.
• Положение диска. Сравните общую высоту детали, толщину центральной части и вылет крепежной плоскости. От этих величин зависит расположение диска относительно суппорта.
• Контур корпуса. Убедитесь, что выступы и соседние детали не мешают установке и вращению. Особенно внимательно сравнивайте ступицу, если на квадроцикле уже менялись ось, диск или тормозной механизм.

Монтаж и контроль после установки

Перед сборкой очистите сопрягаемые поверхности и осмотрите шлицы оси. Замятый профиль, коррозия, заусенцы или выраженный износ ответной части могут помешать правильной посадке новой ступицы. Деталь должна надеваться по совпадающим шлицам без перекоса и без ударной подгонки. Крепеж тормозного диска используют только после проверки его состояния и соответствия отверстиям; порядок затяжки и момент берут из руководства конкретного ATV.

Болты диска затягивают равномерно, последовательно контролируя прилегание к крепежной плоскости. После сборки диск должен располагаться в рабочей зоне суппорта, свободно проходить между колодками и вращаться без заметного бокового отклонения. До эксплуатации проверьте отсутствие люфта, задевания и ослабленного крепежа. Если диск смещен, сборку разбирают и повторно сверяют посадку, геометрию старой и новой деталей, а также состояние оси.

Эта ступица подходит для ремонта только тех версий ATV 50/125, где одновременно применены четыре крепления, посадка d.30 и 29-шлицевое соединение. Сверка этих параметров до установки помогает избежать ошибки между внешне близкими модификациями и вернуть тормозному диску предусмотренное положение в узле.
