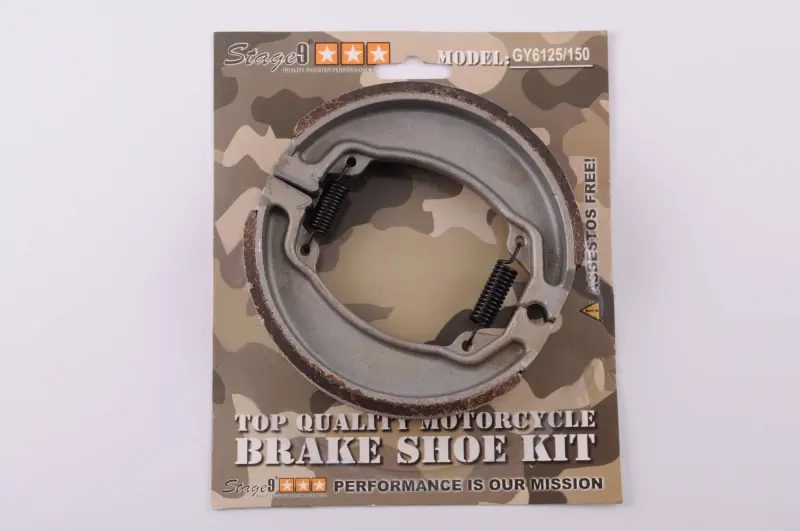

Барабанные тормозные колодки STAGE-9 для GY6 50–150, колесо 13″

Барабанные тормозные колодки STAGE-9 для скутеров GY6

Комплект предназначен для обслуживания барабанного тормоза четырехтактных скутеров семейства GY6 с 13-дюймовым колесом. В товарном обозначении указан диапазон GY6 50–150, поэтому колодки рассматриваются для распространенных китайских скутеров соответствующей компоновки. Это именно барабанный вариант: он работает внутри тормозного барабана и не подходит для механизма с диском и суппортом.

При нажатии на тормоз рычаг поворачивает разжимной кулачок, колодки расходятся и прижимаются фрикционными накладками к внутренней поверхности барабана. Возникающее трение замедляет вращение колеса. После отпускания тормоза возвратные пружины сводят колодки обратно, освобождая барабан. Комплект состоит из двух дугообразных колодок, соединенных двумя пружинами. На упаковке также указано исполнение без асбеста.

Что проверить перед выбором

Обозначения GY6 и 13″ помогают сузить поиск, но сами по себе не определяют посадку детали во всех модификациях скутеров. В семейство GY6 входит техника с разным объемом двигателя, диаметром барабана и исполнением тормозной панели. Кроме того, на внешне близких моделях может применяться задний дисковый тормоз. Перед заказом убедитесь, что на скутере установлен барабанный механизм, а затем сопоставьте новые колодки со снятой парой.

• Тип тормоза: барабанный, с внутренним разжимом колодок.
• Назначение: четырехтактные скутеры семейства GY6.
• Ориентир по колесу: 13 дюймов.
• Конструкция: две дугообразные колодки и две возвратные пружины.
• Ключевые точки сверки: наружный диаметр сложенной пары, ширина накладки, профиль опорных концов, положение пружин и форма контакта с кулачком.

Размеры лучше снимать непосредственно со старых колодок или тормозного барабана: одинаковое указание объема двигателя не исключает различий ходовой части. Сравнивать следует не только общий контур. Колодки должны правильно опираться на неподвижный палец тормозной панели, свободно взаимодействовать с разжимным кулачком и без перекоса располагаться внутри барабана. Если геометрия отличается, устанавливать деталь с усилием или изменять форму опорных участков нельзя.

Когда требуется замена

Поводом для проверки служат увеличившийся ход тормозного рычага, недостаточное замедление после правильной регулировки, посторонний шум, неравномерный контакт накладок или достижение указателем износа предельной зоны, если такой указатель предусмотрен конструкцией скутера. Состояние оценивают после разборки: проверяют остаточную толщину накладок, равномерность их поверхности, целостность пружин и отсутствие загрязнения. Колодки барабанного тормоза меняют парой, чтобы обе поверхности работали согласованно.

Установка и проверка

Монтаж связан со снятием колеса и доступом к тормозной панели, поэтому его выполняют по сервисной документации конкретного скутера. Одновременно очищают внутреннюю поверхность барабана, осматривают ее на выраженные борозды и повреждения, проверяют свободное движение кулачка, состояние опорного пальца и возврат механизма. Масло и пластичная смазка не должны попадать на фрикционные накладки или поверхность барабана. После сборки регулируют свободный ход привода по требованиям модели, прокручивают колесо и убеждаются, что тормоз полностью отпускается и не создает постоянного сопротивления.

После установки сначала проверьте работу тормоза на неподвижном скутере, затем выполните несколько плавных торможений на малой скорости. Правильно подобранная пара должна размещаться без доработки, равномерно разжиматься и возвращаться пружинами после отпускания рычага. Такой порядок помогает одновременно заменить изношенные колодки и обнаружить проблемы барабана, кулачка или привода, которые одной установкой новых деталей не устраняются.
