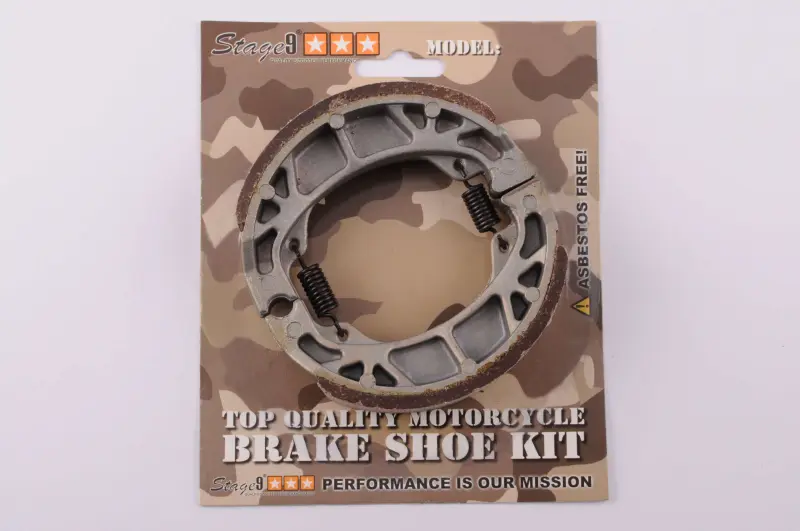

Барабанные тормозные колодки 4T GY6 50–150 для колес 10/12 STAGE-9

Барабанные тормозные колодки STAGE-9 для скутеров 4T GY6

Колодки предназначены для обслуживания барабанного тормоза четырехтактных китайских скутеров семейства GY6 с заявленным диапазоном объема двигателя 50–150 см³ и колесами 10 или 12 дюймов. Это подходящий вариант для планового ремонта либо восстановления тормозного механизма после износа фрикционных накладок. Деталь следует подбирать именно для барабанной системы: с дисковыми колодками она не взаимозаменяема.

Назначение и устройство

Конструкция состоит из двух дугообразных колодок с фрикционными накладками и двух стяжных пружин. При приведении тормоза в действие колодки расходятся и прижимаются к внутренней рабочей поверхности барабана. Возникающее трение замедляет вращение колеса. После отпускания рычага пружины возвращают колодки в исходное положение, чтобы накладки не оставались прижатыми к барабану.

Колодки заявлены для скутеров GY6 объемом 50, 60, 80, 100, 125 и 150 см³. В совместимых обозначениях двигателей встречаются 139QMA, 139QMB, 152QMI и 157QMJ, включая их варианты с префиксом 1P. Однако обозначение двигателя и диаметр колеса описывают лишь часть совместимости: на разных модификациях скутеров геометрия тормозного механизма может отличаться.

Что проверить при подборе

• Тип тормоза: в ступице должен быть установлен барабанный механизм соответствующей конструкции.
• Размер колеса: товар относится к версиям под 10- и 12-дюймовые колеса, но этот параметр нельзя использовать как единственный критерий.
• Геометрия старых колодок: сравните наружный диаметр собранной пары, ширину и форму дуг, а также расположение опорных концов.
• Посадочные участки: должны совпадать точки опоры, место контакта с разжимным кулачком и схема крепления возвратных пружин.
• Исполнение ступицы: перед заказом сопоставьте форму снятой детали и внутреннее пространство барабана.

Сверка по старым колодкам особенно полезна, если модель скутера выпускалась с несколькими вариантами колес или тормозов. Если старая деталь сильно изношена, основные размеры снимают по несущему основанию и самому барабану, не ориентируясь только на остаточную толщину накладки.

Когда требуется замена

Поводом для проверки служат заметное снижение эффективности замедления, увеличенный ход тормозного рычага, посторонний скрежет, неравномерное срабатывание или подклинивание после отпускания тормоза. После разборки оценивают толщину и равномерность износа накладок. Трещины, отслоение, следы масла, сильное перегревание или износ до основания означают, что колодки необходимо заменить. Одновременно проверяют рабочую поверхность барабана: глубокие борозды и повреждения могут мешать правильной работе новой пары.

Установка и первичная проверка

Монтаж выполняют после снятия колеса и барабана с учетом устройства конкретного скутера. Перед сборкой очищают опорный щит и барабан, проверяют состояние разжимного кулачка, оси опоры, пружин и привода. Фрикционные поверхности должны оставаться чистыми: смазка на накладках или внутри рабочей зоны барабана ухудшает сцепление. Пружины устанавливают в предусмотренные точки, а колодки располагают без перекоса.

После сборки проверяют свободное вращение колеса, возврат механизма и ход рычага, затем регулируют привод по руководству скутера. Первую проверку проводят на малой скорости без резких маневров, убеждаясь, что тормоз включается равномерно и полностью освобождает колесо. Точный подбор и аккуратная установка позволяют восстановить штатную работу барабанного механизма без переделки его конструкции.
