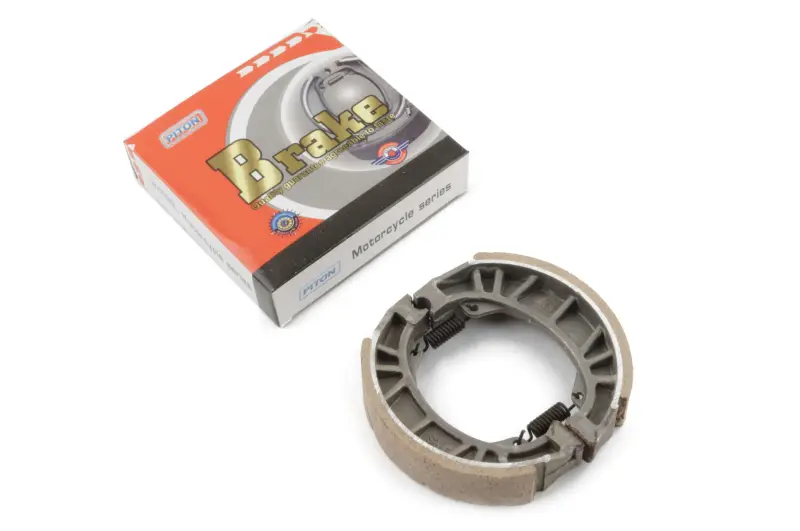

Барабанные тормозные колодки PITON mod.1 для 4T GY6 50–150, колесо 10/12″

Барабанные тормозные колодки PITON mod.1 для 4T GY6 50–150

Колодки предназначены для барабанного тормоза скутеров с четырехтактной силовой установкой семейства GY6 объемом 50–150 см³ и колесами 10 или 12 дюймов. Это комплект для обслуживания механизма, расположенного внутри колесного барабана. Он подходит для ремонта, когда штатные колодки изношены, загрязнены либо больше не обеспечивают нормальную реакцию тормоза после правильной регулировки привода.

Как колодки работают в барабанном тормозе

Конструкция состоит из двух дугообразных колодок с фрикционными накладками и возвратных пружин. При нажатии на тормозной рычаг привод поворачивает разжимной кулачок, колодки расходятся и прижимаются к внутренней поверхности барабана. Возникающее трение замедляет вращение колеса. После отпускания рычага пружины стягивают колодки, освобождая барабан и позволяя колесу вращаться без постоянного подтормаживания.

В барабанной системе важны не только состояние накладок, но и согласованная работа колодок, пружин, кулачка, тормозного рычага и самого барабана. Поэтому потеря эффективности не всегда устраняется подтягиванием регулировочной гайки. Если регулировочный запас исчерпан, указатель износа достиг предельной отметки или накладки имеют заметные повреждения, колодки заменяют комплектом.

Что проверить при подборе

Обозначение GY6 охватывает большое количество скутеров, а одинаковый объем двигателя сам по себе не определяет геометрию тормоза. Перед заказом необходимо проверить именно барабанный тип механизма и сопоставить новую деталь со снятым комплектом. Исполнение PITON mod.1 следует отличать от других вариантов колодок для той же категории техники.

• Тип техники: скутер с четырехтактной силовой установкой семейства GY6.
• Диапазон: версии GY6 50–150 см³, указанные для этой модели колодок.
• Размер колеса: 10 или 12 дюймов; один только диаметр колеса не заменяет проверку тормозного механизма.
• Тип тормоза: барабанный, с разжимными дугообразными колодками, а не дисковая система с суппортом.
• Исполнение: mod.1; сравниваются общий диаметр и ширина снятых колодок, профиль торцов, посадка на опоры, положение пружин и форма фрикционных накладок.

Лучший ориентир при подборе — полностью снятый старый комплект и размеры барабана, предусмотренные документацией конкретного скутера. Колодки должны свободно размещаться на тормозном щите, правильно опираться на кулачок и неподвижную опору, а после сборки не задевать барабан при отпущенном рычаге.

Замена и проверка после установки

Колодки устанавливают парой. Во время обслуживания проверяют внутреннюю поверхность барабана, состояние возвратных пружин, тормозного кулачка и его опорных участков. Фрикционные поверхности должны оставаться чистыми и сухими: попадание масла или смазки ухудшает трение и требует устранения причины загрязнения. Смазочные материалы не наносят на накладки и контактную дорожку барабана.

После сборки регулируют свободный ход рычага по руководству конкретного скутера. При отпущенном тормозе колесо должно вращаться свободно, а при нажатии тормоз должен включаться без чрезмерного хода и заеданий. До обычной эксплуатации необходимо проверить правильность сборки, возврат привода и работу тормоза на малой скорости. Если нет опыта обслуживания тормозных механизмов, установку стоит поручить квалифицированному мастеру.

Когда требуется осмотр колодок

• тормозной рычаг проходит слишком большое расстояние до заметного замедления;
• регулировочная гайка уже не позволяет получить нормальный свободный ход;
• указатель износа при полном нажатии достигает предельной отметки;
• появились посторонние звуки, неравномерное срабатывание или постоянное подтормаживание колеса;
• при разборке обнаружены изношенные, поврежденные, загрязненные либо перегретые накладки.

PITON mod.1 подходит для планового ремонта совместимого барабанного тормоза GY6 50–150 на колесах 10/12″. Точное сопоставление исполнения перед установкой помогает восстановить правильную работу механизма без попыток приспособить колодки другой формы.
