Задний гидравлический тормозной шланг AMG для CB300

Задний гидравлический тормозной шланг AMG для CB300

Шланг предназначен для заднего гидравлического тормоза мотоцикла CB300. Он служит гибкой магистралью между компонентами тормозной системы и передает давление жидкости к исполнительному механизму при нажатии на педаль. Деталь подходит для ремонта штатной линии, если установленный шланг поврежден, утратил герметичность либо требует замены в ходе обслуживания заднего тормоза.

Конструкция и назначение

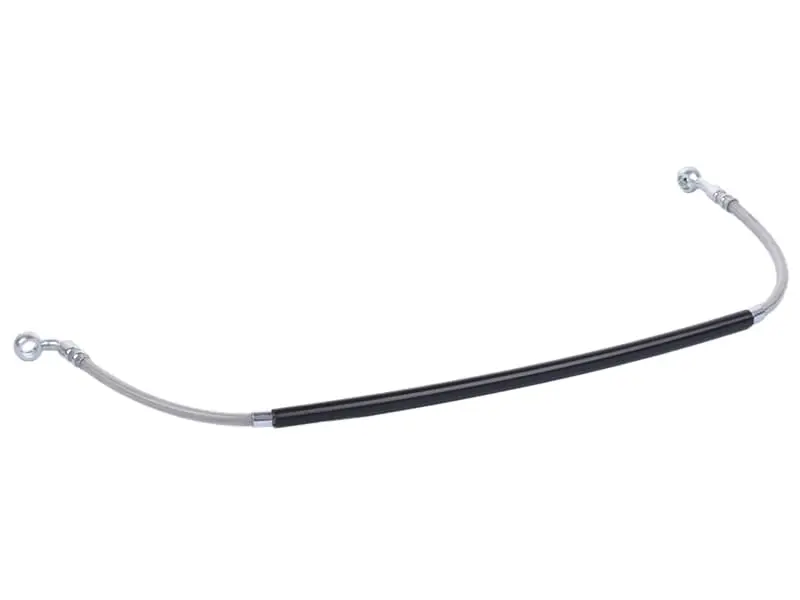

Гибкая часть позволяет проложить магистраль по предусмотренному на мотоцикле маршруту с учетом взаимного перемещения рамы, подвески и тормозных компонентов. Центральный участок имеет черное наружное покрытие, а с обеих сторон установлены металлические концевые части с кольцевыми проушинами. Шланг поставляется в собранной конфигурации: наконечники уже закреплены на гибкой магистрали и не требуют переноса со снятой детали.

При исправном состоянии шланг удерживает тормозную жидкость внутри гидролинии и передает создаваемое водителем давление. Поводом проверить эту деталь становятся трещины наружного слоя, потертости, следы контакта с подвижными частями, перегибы, деформация возле обжимов или влажные участки около соединений. Вместе со шлангом осматривают места крепления и направляющие: неправильная укладка способна создавать натяжение или постоянное трение.

Что сверить перед выбором

• Модель техники: товар заявлен для CB300, однако год выпуска, модификацию и исполнение тормозной системы необходимо сопоставить с конкретным мотоциклом.
• Место установки: это задний шланг; он не предназначен для подбора вместо передней тормозной магистрали.
• Тип привода: деталь применяется в гидравлическом тормозе, поэтому не заменяет механический трос.
• Габариты и маршрут: сравните общую длину, длину гибких участков, расположение обжимов и способ прохождения через штатные держатели.
• Концевые соединения: проверьте форму, размер отверстий, изгиб и взаимную ориентацию обеих кольцевых проушин.

Обозначение CB300 встречается у техники разных лет и комплектаций, поэтому подбор только по названию модели нежелателен. Наиболее надежная проверка — сопоставить новый шланг со снятой деталью по длине, конфигурации наконечников, направлению их разворота и точкам фиксации. Если мотоцикл оснащен дополнительными компонентами тормозной гидравлики, маршрут магистрали также должен полностью совпадать со штатным.

Установка и проверка после ремонта

Шланг укладывают по заводскому маршруту без скручивания, резких перегибов и натяжения. Он не должен касаться движущихся деталей, острых кромок и сильно нагревающихся поверхностей во всем диапазоне работы подвески. Кольцевые наконечники устанавливают в предусмотренном положении, а крепеж и уплотнительные детали подбирают и затягивают согласно сервисным требованиям конкретной версии мотоцикла. Наличие уплотнительных шайб в наборе не заявлено, поэтому их следует подготовить отдельно при необходимости.

После разгерметизации гидролинию заполняют подходящей для мотоцикла тормозной жидкостью и удаляют из нее воздух. Затем проверяют соединения на отсутствие подтеканий, устойчивое сопротивление педали и свободную укладку шланга. До начала поездки задний тормоз должен срабатывать предсказуемо, а магистраль — сохранять правильное положение при ходе подвески. Такой порядок помогает завершить ремонт без пропущенных соединений и сразу выявить ошибку монтажа.
