Топливный бак для питбайка Honda CRF70 JING, черный

Топливный бак для питбайка Honda CRF70 с обозначением JING служит емкостью для бензина, поступающего в топливную систему. Его устанавливают взамен бака с трещинами, протертыми стенками или поврежденными креплениями. При подборе решающее значение имеет посадка: корпус должен совпадать со снятой деталью по форме и расположению соединений, чтобы нормально разместиться между рамой, сиденьем и облицовкой.

Конструкция и причины замены

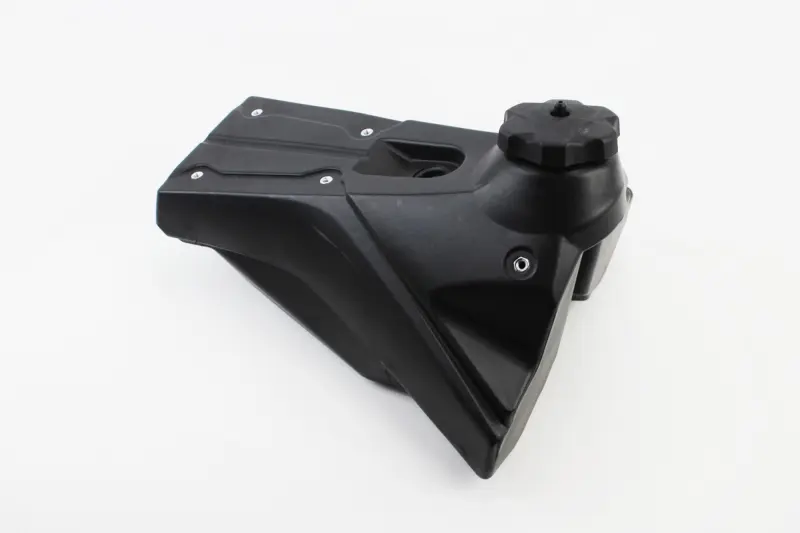

Черный корпус имеет выраженные выступы и углубления, верхнюю заправочную горловину и крепежные точки. Крышка с рельефным краем удобна для захвата рукой. Контур нижней части определяет положение бака на раме, а высота горловины — доступ к заправке после установки сиденья и пластика. Все эти участки стоит сравнивать со старым баком, а не ориентироваться только на общий силуэт.

Запах бензина и влажные следы требуют проверки места утечки. Осмотрите стенки, участки возле креплений, горловину и топливное соединение. Трещина корпуса или разрушенное крепление — повод заменить бак. Если топливо проступает только под крышкой либо возле подключения шланга, причиной может быть уплотнение или само соединение: сначала определяют источник течи.

После падения проверяют не только видимые вмятины и трещины, но и положение бака на опорах. Ослабленные болты и изношенные опорные детали допускают движение корпуса; от постоянного трения стенки могут протираться. Люфт, который остается после правильной затяжки, нельзя устранять чрезмерным усилием на болтах — нужно проверить крепеж и места его посадки.

Что сравнить со снятым баком

• Длину, ширину и высоту корпуса, нижний контур и места контакта с опорами рамы.
• Расстояния между крепежными точками и доступ к болтам после примерки облицовки.
• Положение горловины, посадку крышки и свободное пространство над ней.
• Расположение и способ присоединения топливного крана или шланга, возможность проложить шланг без перегибов.

Примерять бак нужно вместе с соседними деталями. Он может совпасть по креплениям, но мешать защелке сиденья или натягивать облицовку. Если планируется перенос крышки, крана или других деталей со старого бака, отдельно сверяют их посадочные соединения и уплотнения. Совпадения внешнего размера этих деталей недостаточно для герметичной сборки.

Установка и проверка

Работают на остывшей технике в проветриваемом месте, вдали от огня и искр. Бензин сливают в предназначенную для топлива емкость. До отсоединения шланга очищают место подключения, затем снимают сиденье и мешающую облицовку в порядке, предусмотренном конструкцией питбайка. Освободив крепления, бак снимают без рывков, чтобы не повредить оставшиеся соединения.

При установке осматривают опоры, втулки и крепеж. Потрескавшийся топливный шланг и поврежденные уплотнения заменяют. Бак сначала ставят без окончательной затяжки: все крепления должны совместиться свободно. Нельзя болтами притягивать перекошенный корпус к раме — постоянное напряжение нагружает крепежные участки и может привести к трещинам.

После фиксации проверяют прокладку шлангов и вентиляционной трубки, если она предусмотрена. Сиденье и пластик не должны их пережимать. Добавив немного бензина, осматривают корпус, горловину и соединения на течь. До запуска двигателя устраняют подтекание, трение о соседние детали и любой перекос: неправильно подобранный или закрепленный бак может терять топливо и нарушать его поступление к двигателю.
