Кран топливный VP-ZS200A AMG

Топливный кран VP-ZS200A AMG служит для управления подачей бензина из бака в систему питания. Его меняют при утечке через корпус, повреждении соединений или нарушении прохождения топлива. Исправный кран должен сохранять герметичность соединения с баком и пропускать топливо в соответствии с предусмотренным на технике способом управления. От состояния этой детали зависит, будет ли система питания получать бензин без подтекания в месте установки.

Конструкция и причины замены

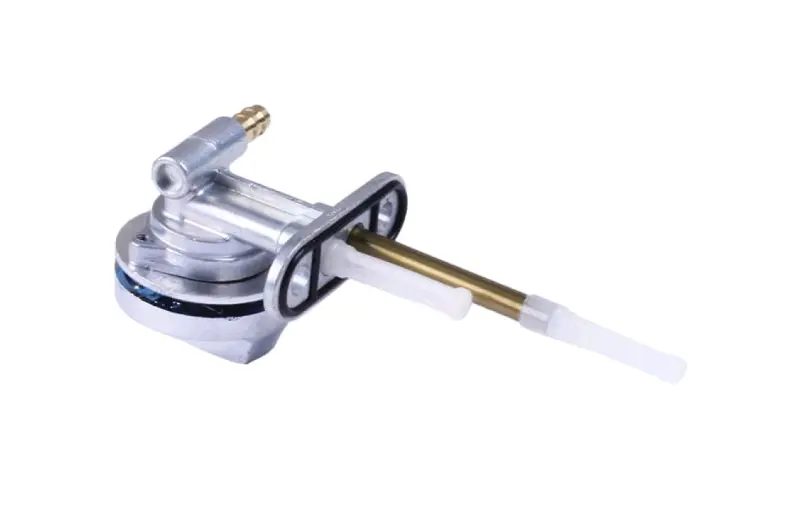

Кран имеет округлый корпус, вытянутый крепёжный фланец с двумя отверстиями и выступающие трубки с белыми сетчатыми участками. При подборе имеет значение взаимное расположение корпуса, фланца и штуцеров: после установки к ним должен подходить шланг без натяжения и резкого перегиба. Сетчатые участки требуют внимания при снятии и монтаже — их легко повредить, если проталкивать деталь в отверстие бака с усилием.

Повод осмотреть кран — запах бензина возле бака, влажный след на корпусе, капли у фланца или шлангового соединения. Перебои в подаче топлива тоже могут быть связаны с загрязнением проходов крана, но сами по себе не доказывают его неисправность. Сначала стоит определить место утечки и проверить прилегающий шланг: затвердевший конец или трещина возле хомута дают похожие симптомы. Замена крана не устранит течь через повреждённый шланг.

Что сверить со снятой деталью

Ориентируйтесь на обозначение VP-ZS200A и сопоставляйте посадку непосредственно со старым краном. Проверьте форму фланца, расстояние между центрами крепёжных отверстий, размеры и расположение трубок, направление выходного штуцера. Отдельно сравните поверхность, через которую кран уплотняется на баке. Совпадения только общего очертания корпуса недостаточно: смещённые отверстия или другая посадочная поверхность не позволят равномерно прижать соединение.

Также сверьте число и назначение подключений, способ управления подачей топлива и диаметр присоединяемого шланга. Длина частей, заходящих внутрь бака, должна соответствовать снятой детали, чтобы они не упирались в стенки и внутренние выступы. Слишком свободный шланг может подтекать, а попытка натянуть узкий шланг на неподходящий штуцер повреждает его конец. Не компенсируйте несовпадение креплений перекосом корпуса или чрезмерной затяжкой.

Установка и проверка

Работу выполняют на остывшей технике, вдали от огня и искр, предварительно исключив вытекание топлива при снятии. Перед отсоединением шлангов запомните их расположение. После демонтажа очистите посадочную поверхность от загрязнений и остатков старого уплотнения, осмотрите её на повреждения. Проверьте уплотнение, состояние шланга и хомутов; потрескавшиеся, деформированные или потерявшие эластичность детали замените подходящими.

Устанавливайте кран без усилия на выступающие трубки, крепёж затягивайте равномерно по требованиям техники. Проложите шланг без перегибов и контакта с горячими частями. После подключения восстановите подачу топлива и проверьте сухость фланца, корпуса и соединений, затем убедитесь в нормальной работе подачи. При появлении бензина снаружи остановите проверку и устраните причину: подтягивание крепежа не заменяет исправного уплотнения и правильного подбора посадки.
