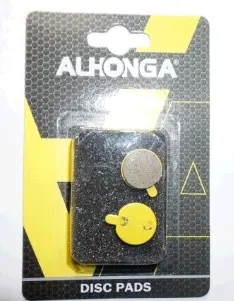

Дисковые тормозные колодки Alhonga DS-23 для механических тормозов

Дисковые тормозные колодки Alhonga DS-23

Alhonga DS-23 предназначены для обслуживания велосипедного механического дискового тормоза. Фрикционные накладки прижимаются к ротору внутри калипера и создают усилие, необходимое для замедления велосипеда. Модель рассчитана на тормоза Alhonga/SNG Mechanical Disc Brake 200M и применяется вместо изношенных колодок соответствующей формы. Это именно дисковая модель: она не подходит для V-brake и не взаимодействует с боковой поверхностью обода.

Назначение и совместимость

Совместимость дисковых колодок определяется не диаметром колеса и не размером ротора, а конструкцией калипера, формой накладок и способом их фиксации. Перед заказом проверьте обозначение тормоза и сравните снятые детали с формой DS-23. Для этой модели подтверждено применение в механическом калипере Alhonga/SNG 200M. Карточки совместимых колодок такого же формата также указывают отдельные механические тормоза Zoom серий DB280, DB550, DB450 и DB350, а также Saccon DM60, однако при подборе для этих калиперов необходимо точно сверить геометрию старых деталей.

Колодки DS-23 имеют органические фрикционные накладки. При нажатии тормозной ручки привод калипера перемещает колодку к ротору, после чего диск зажимается между контактными поверхностями. Поэтому на результат обслуживания влияют не только новые накладки, но и состояние ротора, правильная посадка деталей, свободный ход механизма и настройка зазора. Если диск деформирован, загрязнен или расположен со смещением относительно калипера, одной замены колодок может быть недостаточно.

Когда требуется замена

Проверить колодки следует при заметном снижении эффективности торможения, увеличении хода ручки после регулировки, постороннем звуке, неравномерном контакте с диском или выраженном истончении фрикционного слоя. Производитель тормозных компонентов Alhonga рекомендует не продолжать эксплуатацию при толщине накладки 0,5 мм и менее, а диапазон от 0,5 до 1 мм рассматривает как основание для замены. Масляные пятна и стойкое загрязнение контактной поверхности также требуют внимания, поскольку мешают нормальному взаимодействию колодки с ротором.

Что проверить перед установкой

• Модель калипера: обозначение тормоза должно соответствовать Alhonga/SNG Mechanical Disc Brake 200M либо другой системе с подтвержденной геометрией DS-23.
• Форму деталей: сравните контур, расположение выступов и способ удержания со снятыми колодками; внешне близкие дисковые накладки могут иметь другую посадку.
• Состояние ротора: на контактной дорожке не должно быть масла, глубокой выработки и повреждений, мешающих равномерному прижиму.
• Настройку тормоза: после монтажа проверьте положение калипера, зазор с обеих сторон диска и отсутствие постоянного трения при свободном вращении колеса.

Установка и первичная проверка

Работы выполняют на остывшем тормозе. Старые детали извлекают согласно конструкции конкретного калипера, а внутреннюю часть тормоза осматривают и очищают без попадания смазки на ротор и новые накладки. Фрикционные поверхности нельзя брать загрязненными руками. После установки убедитесь, что детали надежно удерживаются, ротор проходит между ними без перекоса, а ручка создает четкий прижим до начала поездки.

Новые органические колодки должны притереться к контактной дорожке ротора. Первые контролируемые торможения выполняют последовательно, избегая немедленной длительной нагрузки на непритертые поверхности. После притирки повторно оцените ход ручки и зазор в механическом калипере. Alhonga DS-23 подойдет для планового ремонта совместимого дискового тормоза, если модель калипера, форма снятых накладок и способ фиксации полностью совпадают.
