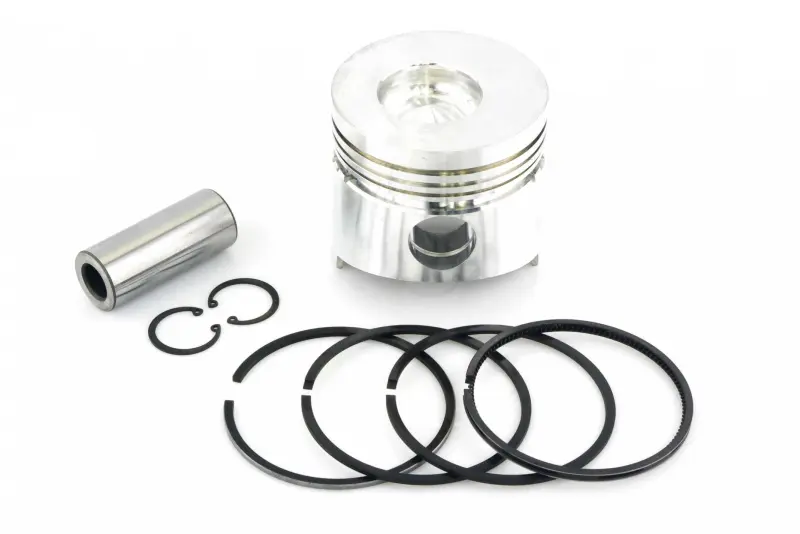

Поршневой комплект 190N 10 л.с. STD Ø90 мм TD

Поршневой комплект 190N 10 л.с. STD Ø90 мм TD

Комплект предназначен для ремонта одноцилиндрового четырехтактного дизельного двигателя 190N с водяным охлаждением и номинальной мощностью 10 л.с. Поршень перемещается внутри цилиндра, воспринимает давление газов и через палец передает усилие шатуну. Поршневые кольца участвуют в уплотнении камеры сгорания, поддержании компрессии и регулировании количества масла на стенке цилиндра.

Исполнение STD рассчитано на стандартный диаметр 90 мм. Это принципиальный критерий выбора: такой вариант применяют при сохраненном номинальном размере цилиндра, а не после расточки под увеличенный ремонтный поршень. Комплект следует подбирать по фактическому состоянию двигателя, поскольку обозначение техники само по себе не заменяет измерение цилиндра и сравнение геометрии деталей.

Подтвержденные параметры

• Модель двигателя: 190N.
• Тип двигателя: одноцилиндровый четырехтактный дизель с водяным охлаждением.
• Номинальная мощность: 10 л.с.
• Размер: STD, диаметр поршня 90,00 мм.
• Общая высота поршня: 89 мм.
• Высота от оси пальца до верхней части: 31 мм.
• Поршневой палец: диаметр 28 мм, длина 67 мм.

Как проверить совместимость

Перед заказом сверьте обозначение двигателя 190N, номинальный диаметр цилиндра и размер ранее установленного поршня. У двигателей, которые уже ремонтировали, цилиндр мог быть расточен под увеличенный размер. В таком случае исполнение STD Ø90,00 мм не соответствует фактическому диаметру, даже если на технике установлен двигатель семейства 190N. Размер определяют измерением цилиндра в нескольких поясах и направлениях, чтобы одновременно оценить диаметр, овальность и конусность.

Дополнительно сравните общую высоту 89 мм, расстояние от оси пальца до верхней части 31 мм, а также палец Ø28×67 мм. Эти параметры помогают исключить установку поршня с другой компрессионной высотой или неподходящим соединением с шатуном. Конфигурацию днища, расположение канавок и количество колец также сопоставляют со снятыми деталями. Совпадение одного диаметра недостаточно для правильного подбора.

Когда требуется замена

Поводом для разборки цилиндро-поршневой группы становятся снижение компрессии, затрудненный запуск, дымность, повышенный расход масла, посторонний стук и потеря тяги. После вскрытия проверяют поршень на задиры, трещины и повреждение верхней части, оценивают износ канавок, состояние колец, пальца, цилиндра и сопряжения с шатуном. Если цилиндр имеет значительную выработку или повреждения, установка одного стандартного комплекта без восстановления правильного зазора не решит причину неисправности.

Рекомендации по установке

Монтаж выполняют после очистки цилиндра и масляных каналов от загрязнений и остатков изношенных деталей. До сборки проверяют тепловой зазор колец в цилиндре, их свободное перемещение в канавках, посадку пальца и фактический зазор между поршнем и цилиндром. Кольца устанавливают с учетом их назначения и ориентации, предусмотренной изготовителем двигателя; замки распределяют в соответствии с инструкцией по ремонту 190N.

Трущиеся поверхности перед сборкой смазывают моторным маслом, поршень вводят в цилиндр без перекоса и чрезмерного усилия. После ремонта контролируют свободное вращение коленчатого вала и соблюдают режим первоначальной эксплуатации, указанный производителем техники. Точные измерения и аккуратная сборка помогают восстановить компрессию и согласованную работу цилиндра, поршня, колец, пальца и шатуна.
