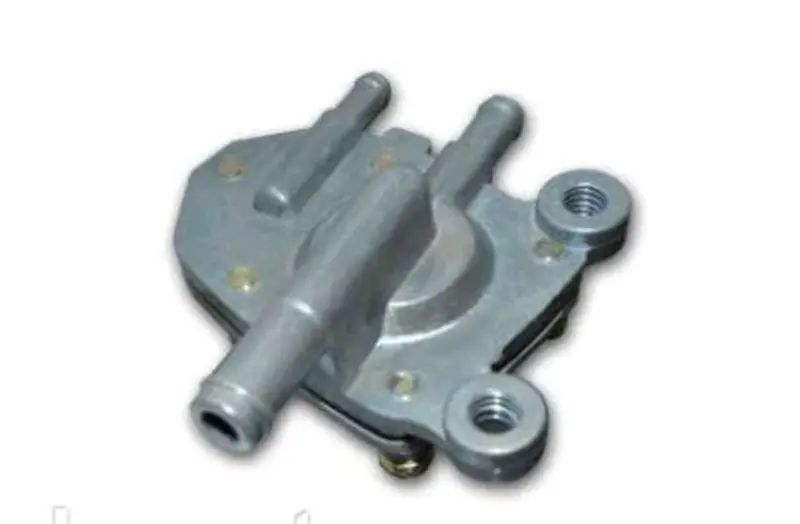

Топливный вакуумный кран Yamaha JOG 3KJ KOMATCU mod.B

Топливный вакуумный кран KOMATCU для Yamaha JOG 3KJ

Кран в исполнении mod.B предназначен для топливной системы двухтактных скутеров Yamaha JOG 3KJ объемом 50 см³. Деталь устанавливается между баком и карбюратором и управляет подачей бензина с помощью разрежения, возникающего при работе двигателя. Такая схема не требует отдельного ручного переключателя: поток открывается при наличии управляющего вакуума и прекращается после остановки мотора.

Исправный вакуумный кран помогает подавать топливо к карбюратору в нужный момент и перекрывать его на неработающем двигателе. Замена может потребоваться, если бензин продолжает проходить при отсутствии разрежения, появляются следы подтекания около корпуса или патрубков либо подача становится недостаточной. Однако похожие признаки возможны при повреждении шлангов, загрязнении топливного тракта или неисправности карбюратора, поэтому перед ремонтом полезно проверить систему целиком.

Конструкция и подключение

Корпус имеет три штуцера для шлангов и две резьбовые точки крепления. Патрубки различаются расположением и диаметром, поэтому каждый шланг должен быть подключен к своему каналу. Ошибочная перестановка топливной и вакуумной линий нарушает работу системы. При демонтаже старой детали удобно заранее отметить назначение шлангов или зафиксировать их исходную прокладку, а затем воспроизвести подключение без перекручивания и резких перегибов.

• Тип детали: топливный кран с вакуумным управлением.
• Назначение: управление подачей бензина из бака к карбюратору.
• Совместимость: Yamaha JOG 3KJ, двухтактная версия 50 см³.
• Исполнение: KOMATCU mod.B.
• Конфигурация: три штуцера и две резьбовые точки крепления.

Как проверить совместимость

Обозначения Yamaha JOG и 3KJ — основные ориентиры, но внутри модельной серии могут встречаться отличия по году выпуска и установленным ранее компонентам. До покупки сравните корпус снятого крана с этой версией: количество и взаимное положение штуцеров, направление их выхода, форму крепежных площадок, расстояние между точками установки и доступное место рядом со шлангами. Проверять следует именно конфигурацию штатной детали, поскольку похожие краны для других модификаций могут отличаться подключением.

Диаметры шлангов и крепежные размеры для этой позиции не заявлены, поэтому их необходимо сопоставить непосредственно на скутере. Шланг должен садиться на соответствующий штуцер без чрезмерного растяжения и без свободного люфта. Нельзя подбирать соединение только по внешней схожести корпуса: направление патрубков влияет на прокладку магистралей, а положение креплений — на установку детали без напряжения.

Рекомендации по установке

Работы выполняют на остывшем скутере вдали от источников огня. Перед снятием крана перекрывают или безопасно ограничивают выход топлива из бака, очищают область соединений и отсоединяют шланги без повреждения их концов. Старые, растрескавшиеся или потерявшие эластичность трубки следует заменить отдельно: они не обеспечат плотного соединения даже с исправным краном.

Кран закрепляют в штатном положении, после чего подключают топливную и вакуумную линии по исходной схеме. Шланги не должны касаться горячих частей, пережиматься облицовкой или натягиваться при вибрации двигателя. После сборки проверяют герметичность соединений, запуск мотора и стабильность поступления топлива. Если бензин проходит при заглушенном двигателе либо не подается после запуска, эксплуатацию прекращают и повторно проверяют подключение, состояние вакуумного шланга и работу топливной системы.

Эта версия подходит для планового восстановления штатной схемы Yamaha JOG 3KJ, когда форма корпуса, крепление и расположение трех штуцеров совпадают со снятой деталью. Тщательное сравнение до монтажа помогает избежать ошибочной прокладки шлангов и лишней разборки скутера.
