Лепестковый клапан Suzuki AD50 NEW KOMATCU

Лепестковый клапан Suzuki AD50 NEW KOMATCU предназначен для впуска топливовоздушной смеси в двухтактный двигатель скутера. Он пропускает смесь со стороны карбюратора в картер и препятствует её обратному выбросу. Исправное прилегание лепестков помогает сохранять нормальное наполнение двигателя, поэтому состояние клапана сказывается на запуске, устойчивости холостого хода и отклике на газ.

Как работает клапан

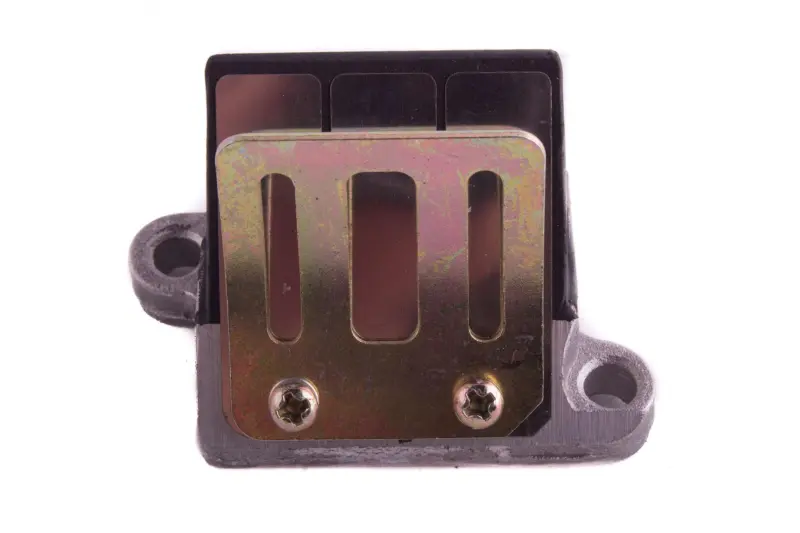

Лепестки открываются под действием перепада давления и закрывают впускные окна при изменении направления потока. Отдельного привода у такого механизма нет: его работа зависит от подвижности пластин и плотности их контакта с седлом. В конструкции предусмотрены корпус с двумя крепёжными ушками и ограничительная пластина с продольными прорезями, закреплённая двумя винтами. Ограничитель задаёт предел отклонения лепестков; менять его изгиб при установке не следует.

Когда нужна замена

Повод проверить клапан — затруднённый запуск, неустойчивые обороты на холостом ходу, провалы при открытии газа или обратный выброс смеси во впуск. Эти признаки могут иметь и другие причины, поэтому решение о замене принимают после осмотра. У снятого клапана проверяют края лепестков, отсутствие трещин и сколов, состояние посадочных поверхностей и крепления пластин.

Погнутый лепесток, повреждённая кромка или неплотное прилегание мешают перекрывать обратный поток. Износ может быть связан с многократным изгибом пластин, попаданием грязи либо повреждением при разборке. Если часть лепестка отсутствует, до запуска двигателя нужно выяснить, куда попал обломок. Простая установка новой детали в таком случае не завершает проверку.

Что сверить при подборе

Сопоставьте снятый клапан с заменой по контуру корпуса, расположению крепёжных отверстий, межцентровому расстоянию и форме впускных окон. Также проверьте высоту выступающей части, положение ограничителя и сопряжение с впускным патрубком. Обозначение NEW сохраняйте при подборе: одного совпадения основной модели недостаточно для проверки исполнения.

Прокладка должна соответствовать контуру сопрягаемых поверхностей и не перекрывать проход смеси. Неподходящий корпус нельзя притягивать болтами с усилием или подгонять за счёт перекоса: это нарушает прилегание и может повредить крепёжные ушки. Ошибка в геометрии способна привести к подсосу воздуха или ограничению хода лепестков.

Особенности установки

Перед снятием очистите место вокруг впуска, чтобы грязь не попала внутрь двигателя. Запомните положение старого клапана и порядок уплотнений. После разборки удалите остатки прокладки, не царапая плоскости и не оставляя частиц в канале. Одновременно осмотрите впускной патрубок на трещины, а крепления — на повреждение резьбы.

Повреждённое или обжатое уплотнение замените подходящим. Установите клапан в штатной ориентации, убедитесь, что он сел без перекоса, затем равномерно затяните крепёж с моментом по руководству двигателя. Не подгибайте лепестки и не наносите избыток герметика, который может попасть под них. После сборки проверьте герметичность соединения, запуск и устойчивость оборотов.
