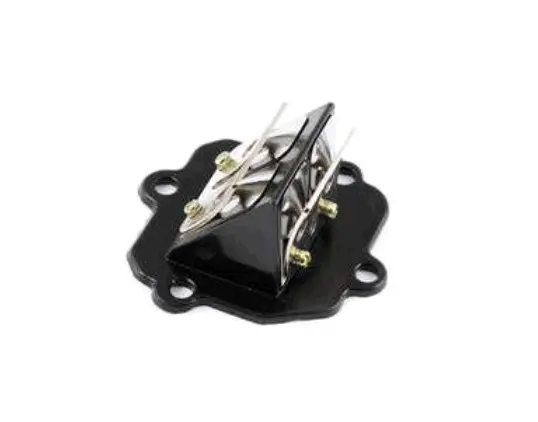

Лепестковый клапан Yamaha JOG 5BM KOMATCU (mod.B)

Лепестковый клапан KOMATCU (mod.B) для Yamaha JOG 5BM устанавливается во впуске двигателя. Он пропускает топливовоздушную смесь в картер и препятствует её обратному выходу к карбюратору. Плотное прилегание лепестков помогает сохранять правильную работу впуска: от состояния клапана зависят запуск, устойчивость холостого хода и отклик двигателя на открытие газа.

Как работает клапан

Конструкция включает корпус с крепёжным фланцем, лепестки и ограничители их хода. При разрежении лепестки приоткрываются, пропуская смесь, а при изменении давления возвращаются к посадочным поверхностям. Отдельного привода у такого механизма нет. Ограничители задают предел открытия, поэтому их форму нельзя произвольно менять, пытаясь увеличить проход смеси.

Повод осмотреть клапан — затруднённый запуск, неустойчивый холостой ход, ухудшение реакции на газ или обратный выброс смеси во впуск. Эти признаки сами по себе ещё не доказывают неисправность лепестков. При снятом клапане проверяют края пластин, отсутствие трещин и сколов, состояние корпуса и прилегание к седлу. Деформация, повреждённая кромка или застрявшая частица могут мешать закрытию и нарушать работу впуска.

Что сверить при подборе

Ориентируйтесь на снятую деталь и обозначение двигателя. Сохраните исполнение mod.B при сопоставлении вариантов: одинаковое название скутера не заменяет проверку посадки. Новый клапан должен совпадать с прежним по присоединительным поверхностям и свободно размещаться в посадочном проёме. Несовпадение геометрии нельзя исправлять затяжкой крепежа.

• Сравните контур фланца, расположение крепёжных отверстий и расстояния между ними.
• Проверьте форму впускного окна и высоту выступающей части корпуса, чтобы клапан не упирался в соседние детали.
• Сопоставьте расположение лепестков и ограничителей, а также ориентацию корпуса относительно впускного патрубка.
• Проверьте форму уплотнения и совпадение его отверстий с каналом впуска.

Особенности замены

Работайте на остывшем двигателе. До разборки очистите место вокруг впуска, чтобы грязь не попала в картер. Запомните положение старого клапана и порядок снятия прилегающих деталей. После демонтажа аккуратно удалите остатки уплотнения, не царапая посадочную плоскость и не проталкивая мусор внутрь. Если у старых лепестков отсутствует фрагмент, найдите его до запуска двигателя.

Вместе с клапаном осмотрите впускной патрубок и уплотнения: трещины, затвердевание и повреждённые кромки становятся причиной подсоса воздуха. Повреждённое уплотнение замените подходящим по форме и толщине. Установите корпус в правильной ориентации, убедитесь, что он сел без перекоса, и равномерно затяните крепёж с моментом, предусмотренным руководством по ремонту двигателя. Не подгибайте лепестки и ограничители при монтаже.

После сборки проверьте герметичность соединения и работу двигателя на холостом ходу. Неправильно подобранный корпус или перекошенное уплотнение могут оставить щель во впуске, а негерметичные лепестки — пропускать смесь обратно. Если запуск и работа двигателя не улучшились, проверьте причину неисправности, прежде чем менять настройки карбюратора.
