Лепестковый клапан Suzuki AD50 KOMATCU (mod.B)

Лепестковый клапан Suzuki AD50 KOMATCU (mod.B) устанавливается во впуске двухтактного двигателя и управляет поступлением топливовоздушной смеси в картер. При разрежении лепестки открываются, а при повышении давления закрывают проход, препятствуя обратному выбросу смеси к карбюратору. От состояния клапана зависят наполнение двигателя и устойчивость его работы, особенно при запуске и на малых оборотах.

Устройство и причины замены

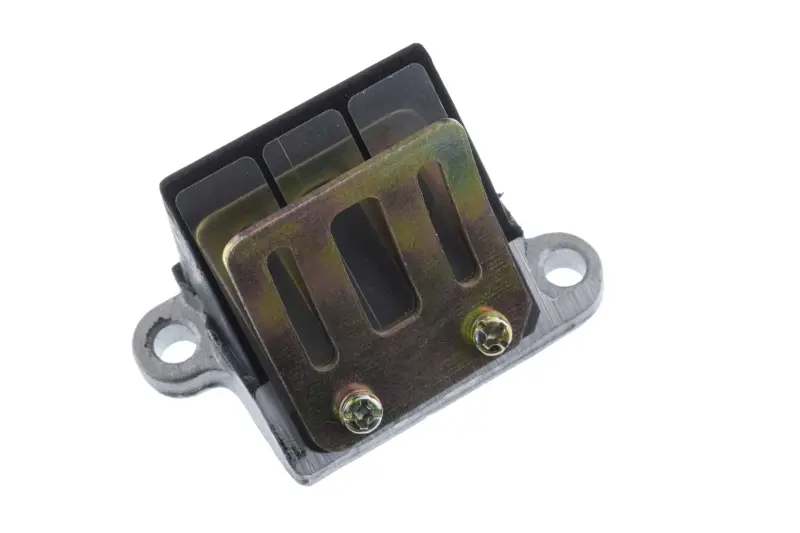

Клапан имеет корпус с боковыми крепёжными ушками, лепестки и ограничительную пластину с продолговатыми окнами. Пластина закреплена двумя винтами. Гибкие лепестки реагируют на перепад давления, а ограничитель задаёт предел их открытия. При осмотре снятой детали проверяют не только сами лепестки, но и посадочную поверхность, корпус и крепление пластины: повреждение любого из этих участков может нарушить работу впуска.

Поводом проверить клапан становятся затруднённый запуск, неустойчивый холостой ход и ухудшение отклика на газ. Такие симптомы сами по себе ещё не доказывают его неисправность. Основанием для замены служат трещины, повреждённые кромки, деформация лепестков или нарушение их прилегания. Со временем многократное изгибание приводит к усталости лепестков; попавшие между ними и седлом загрязнения также мешают закрытию. Отколовшиеся фрагменты могут попасть внутрь двигателя, поэтому повреждённый клапан оставлять в эксплуатации нельзя.

Что сверить при подборе

Сопоставьте снятый клапан с новым по контуру основания, расположению крепёжных отверстий и форме впускного прохода. Измерьте расстояние между центрами отверстий, габариты корпуса и глубину части, входящей в посадочное место. Проверьте положение лепестков и ограничителя относительно фланца: совпадения только по креплению недостаточно, если корпус мешает установке или перекрывает канал.

Учитывайте обозначение mod.B при сравнении вариантов детали. Отдельно сопоставьте уплотнение: его отверстия и внутренний вырез должны совпадать с фланцем и проходом смеси. Неверная форма прокладки способна частично закрыть впуск, а несовпадение посадочных поверхностей — вызвать подсос воздуха. Подгонять клапан затяжкой болтов или устанавливать его с перекосом не следует.

Особенности установки

На остывшем двигателе очистите зону впуска, обеспечьте доступ к клапану и запомните положение снятого корпуса и уплотнений. После демонтажа защитите открытый канал от грязи и остатков прокладки. Очистите сопрягаемые поверхности, не оставляя царапин, и осмотрите соседний впускной патрубок: трещины и повреждения в месте соединения могут сохранять негерметичность даже после замены клапана.

Подготовьте подходящие новые прокладки для разобранных соединений. Установите корпус в штатном положении и равномерно затяните крепёж с моментом, указанным в руководстве по технике. Не отгибайте лепестки и ограничитель для подгонки; допустимый зазор проверяют по требованиям конкретного двигателя. После сборки проверьте герметичность соединений, запуск и устойчивость холостого хода. Если неисправность сохраняется, повторно осмотрите посадку и уплотнения, прежде чем менять регулировки карбюратора.
