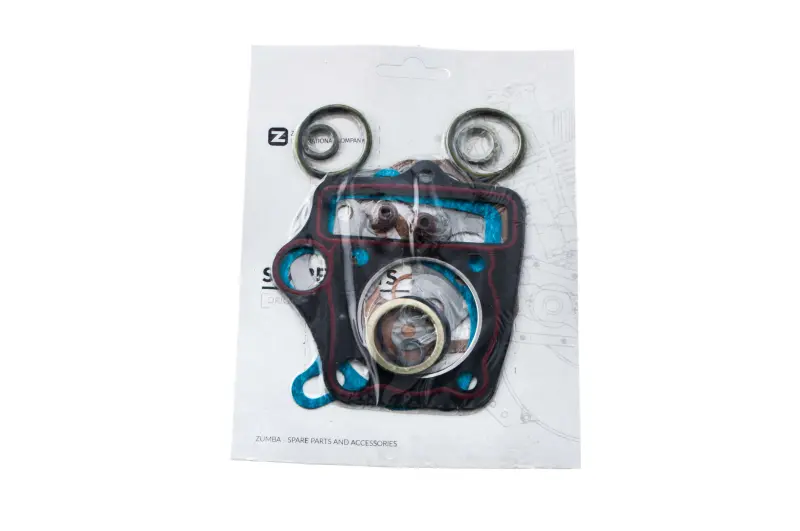

Набор прокладок цилиндра Delta 70 Ø47 мм ZUMBA

Прокладки цилиндра ZUMBA для Delta 70

Набор предназначен для ремонта четырехтактных двигателей мопедов Delta 70 с цилиндром диаметром 47 мм. Прокладки уплотняют разъемные соединения в зоне цилиндро-поршневой группы и необходимы после снятия цилиндра или головки. Они помогают сохранить герметичность соединений, необходимую компрессию и исключить утечки через стыки после сборки двигателя.

Комплект ZUMBA применяют при плановом обслуживании ЦПГ, замене цилиндра или поршневых деталей, а также при устранении последствий поврежденных уплотнений. Поводом для разборки могут быть следы масла или рабочей смеси возле соединений, подсос воздуха, падение компрессии, разрыв, пересыхание либо сильное продавливание прежней прокладки. После обнаружения подобных признаков следует проверить не только уплотнения, но и чистоту, состояние и ровность сопрягаемых поверхностей.

Совместимость и подбор

• Тип техники: китайские четырехтактные мопеды.
• Основное применение: Delta 70, включая встречающиеся в каталогах обозначения JH70 и Viper Delta.
• Рабочий размер: цилиндр Ø47 мм и объем двигателя 70 см³.
• Назначение: уплотнение соединений цилиндра и головки при обслуживании верхней части двигателя.
• Исполнение: в набор входят плоские фигурные прокладки и кольцевые уплотнения разных размеров.

Обозначения Delta 70 и Ø47 мм являются основными ориентирами, однако двигатели мопедов могут отличаться модификацией и конфигурацией каналов. Перед покупкой сравните наружный контур деталей, диаметр центральных проемов, расположение крепежных отверстий и каналов с демонтированными прокладками. Особенно внимательно проверьте форму крупных плоских деталей: все отверстия должны совпадать без растягивания, подрезки и смещения.

Подготовка к установке

Перед сборкой полностью удаляют остатки прежних прокладок и загрязнения с прилегающих плоскостей. Очистку выполняют аккуратно, чтобы не оставить задиров и не повредить поверхности цилиндра или головки. Масляные следы и части старого уплотнения мешают равномерному прилеганию, поэтому подготовленная плоскость должна быть чистой по всему контуру.

Каждую прокладку устанавливают в предназначенное для нее соединение и ориентируют по крепежным отверстиям, каналам и общей геометрии детали. Недопустимо перекрывать проходы, смещать внутренний проем относительно цилиндра либо собирать соединение с заломом края. Герметизирующие составы используют только тогда, когда это прямо предусмотрено инструкцией по ремонту конкретного двигателя: излишек состава может попасть в канал и помешать правильному обжатию.

Цилиндр и головку устанавливают без перекоса, а крепеж затягивают равномерно, соблюдая последовательность и момент для обслуживаемой модификации мотора. После запуска проверяют места соединений на отсутствие утечек и наблюдают за работой двигателя. Если стык остается влажным или появляются признаки потери компрессии, эксплуатацию прекращают до проверки сборки.

Набор ZUMBA подходит для восстановления герметичности цилиндровой части Delta 70 Ø47 мм во время ремонта и повторной сборки ЦПГ. Предварительная сверка конфигурации, правильная подготовка плоскостей и точная ориентация прокладок снижают риск повторной разборки и помогают получить плотное соединение деталей.
