ЦПГ Delta 70 Ø47 мм ZUNA

Цилиндро-поршневая группа Delta 70 Ø47 мм ZUNA

Комплект предназначен для ремонта четырехтактных двигателей объемом 70 см³, применяемых на мопедах Delta, JH70 и Viper Delta. ЦПГ объединяет цилиндр, поршень и связанные с ними детали, которые обеспечивают движение поршня внутри цилиндра, сжатие топливовоздушной смеси и передачу усилия на шатун. Такой набор используют при восстановлении двигателя после износа, задиров или повреждения деталей поршневой группы.

Основной размер комплекта — диаметр цилиндра 47 мм. Диаметр поршневого пальца составляет 13 мм. Эти параметры необходимо учитывать вместе: совпадение только модели мопеда или заявленного объема двигателя не подтверждает пригодность детали для конкретной модификации мотора. Перед заказом следует определить фактический диаметр установленного цилиндра, измерить либо проверить размер пальца старого поршня и сопоставить конструкцию посадочных мест.

Назначение и состав комплекта

Цилиндр образует направляющую поверхность для движения поршня, а поршневые кольца уплотняют пространство между поршнем и стенкой цилиндра. Состояние этой пары напрямую связано с компрессией, запуском двигателя и его тягой. При увеличенном износе, задирах на поверхности, повреждении днища поршня или разбитых канавках колец двигатель теряет компрессию, хуже запускается и может расходовать больше масла.

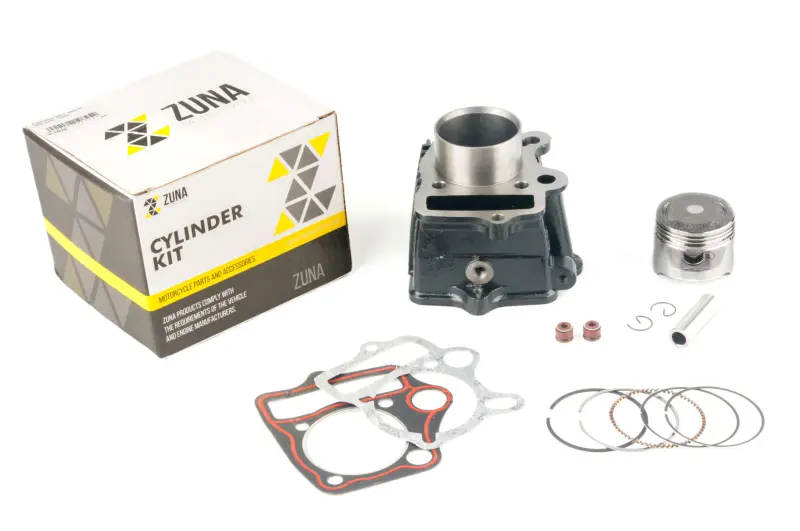

В набор входят цилиндр, поршень, поршневые кольца, палец, стопорные кольца и прокладки. Такой состав позволяет заменить основные детали ЦПГ в рамках одного ремонта. Прокладки предназначены для сборки соответствующих соединений цилиндровой части двигателя; перед монтажом их форму и расположение необходимо сопоставить с демонтированными деталями.

Подтвержденные параметры

• Тип детали: цилиндро-поршневая группа для двигателя мопеда.
• Марка: ZUNA.
• Диаметр цилиндра: 47 мм.
• Диаметр поршневого пальца: 13 мм.
• Рабочий объем: 70 см³.
• Тип двигателя: четырехтактный.
• Заявленная совместимость: JH70 и Viper Delta.

Как правильно подобрать ЦПГ

При выборе нужно проверить не только обозначение Delta 70, но и исполнение самого двигателя. У техники одной серии могут встречаться разные версии цилиндра, поршня и головки. Сравните со снятым комплектом диаметр цилиндра, диаметр пальца, расположение крепежных отверстий, форму каналов и контур прокладок. Отдельно проверьте состояние головки цилиндра, шатуна и посадки поршневого пальца: установка новой ЦПГ не устраняет износ смежных деталей.

Комплект рассчитан на четырехтактную конфигурацию. Его не следует подбирать только по внешнему сходству или номинальному объему. Если двигатель ранее ремонтировался, фактически установленный размер может отличаться от исходного исполнения мопеда. В такой ситуации ориентируются на измерения демонтированных деталей и параметры картера и головки.

Рекомендации по установке

Перед сборкой поверхности картера и головки очищают от остатков старых прокладок и загрязнений. Цилиндр, поршень и кольца проверяют на отсутствие транспортировочных повреждений. Кольца устанавливают в предназначенные для них канавки, соблюдая правильное положение и ориентацию; замки колец располагают по требованиям сервисной документации двигателя. Поршневой палец фиксируют стопорными кольцами, контролируя их полную посадку в канавках.

Затяжку крепежа, направление установки поршня, тепловые зазоры и подготовку деталей выполняют по техническим данным конкретного двигателя. После сборки необходимо убедиться, что коленчатый вал проворачивается свободно, поршень движется без закусывания, а соединения собраны с подходящими прокладками. Профессиональная установка помогает исключить ошибки с ориентацией колец, фиксацией пальца и сопряжением цилиндра с головкой.

ЦПГ ZUNA Ø47 мм подходит для восстановления двигателя Delta 70 при подтвержденном пальце 13 мм и соответствии конфигурации JH70 либо Viper Delta. Точная проверка размеров перед разборкой и сравнительный осмотр снятых деталей позволяют выбрать комплект без риска несовпадения по исполнению.
