Передняя звезда Zongshen ZS125J 428-14T X-SPROCKET

Передняя звезда Zongshen ZS125J 428-14T X-SPROCKET

Ведущая звезда предназначена для цепного привода мотоцикла Zongshen ZS125J. Она устанавливается на выходной вал коробки передач, принимает вращение от трансмиссии и через цепь передает его на заднюю звезду. Исполнение 428-14T рассчитано на цепь типоразмера 428 и имеет 14 зубьев. Эти параметры необходимо соблюдать при замене: звезда другого шага не будет правильно сопрягаться с цепью, а изменение количества зубьев повлияет на итоговое передаточное отношение.

Назначение и конструкция

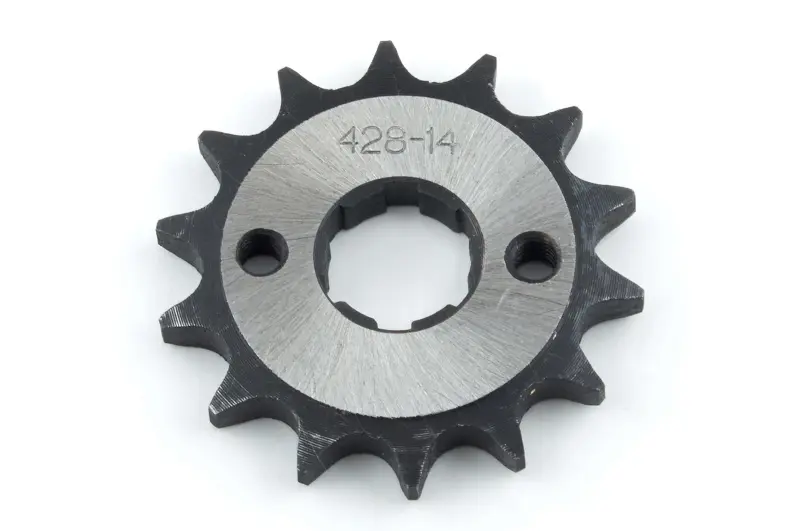

Деталь выполнена в формате компактной передней звезды с центральным шлицевым отверстием. Шлицевой профиль обеспечивает соединение с валом, а два отверстия на лицевой части предусмотрены конструкцией крепления. На поверхности присутствует физическая маркировка 428-14, соответствующая шагу применяемой цепи и количеству зубьев. Такая маркировка позволяет непосредственно сопоставить основные параметры новой и снятой детали.

Передняя звезда работает вместе с цепью и задней звездой, поэтому состояние всех трех компонентов влияет на плавность передачи тяги. Зубья входят в зацепление с роликами цепи при каждом обороте. Правильно подобранный профиль обеспечивает свободное прохождение цепи без закусывания и бокового смещения. При установке звезды с теми же 14 зубьями сохраняется предусмотренное для этой конфигурации соотношение между оборотами выходного вала и заднего колеса.

Что проверить при подборе

• Модель техники: основной заявленный вариант применения — Zongshen ZS125J. Одного совпадения объема двигателя недостаточно, поскольку разные модификации могут иметь другие посадочные параметры.
• Типоразмер цепи: звезда предназначена для цепи 428. Обозначение цепи на мотоцикле должно совпадать с обозначением звезды.
• Количество зубьев: модель имеет 14 зубьев. Если требуется обычная замена без изменения передаточного отношения, следует выбирать такое же количество.
• Посадочный профиль: сравните форму, число и расположение шлицев центрального отверстия со снятой звездой. Соединение должно соответствовать валу без принудительной посадки и чрезмерного люфта.
• Геометрия детали: до монтажа сопоставьте толщину, вылет, общий диаметр и расположение двух крепежных отверстий. Эти признаки помогают исключить внешне похожую, но конструктивно другую звезду.

Замена и установка

Поводом для проверки передней звезды служат заостренные или загнутые в одну сторону зубья, сколы, заметная боковая выработка, нестабильное движение цепи и посторонний шум со стороны привода. Износ нередко развивается одновременно на звездах и цепи. Перед сборкой оцените состояние роликов и шарниров цепи, зубьев задней звезды, шлицев выходного вала и деталей фиксации. Установка новой звезды в паре с сильно растянутой или неравномерно изношенной цепью может ухудшить зацепление и ускорить появление выработки.

Монтаж выполняют при очищенной посадочной зоне. Звезда должна свободно занять предусмотренное положение на шлицах, после чего устанавливается штатная система фиксации конкретного мотоцикла. После сборки проверяют соосность обеих звезд, ход цепи и ее натяжение по требованиям руководства к технике. Цепь не должна быть чрезмерно натянута, провисать сверх нормы или касаться соседних деталей. После короткой контрольной поездки полезно повторно проверить фиксацию и натяжение привода.

X-SPROCKET 428-14T подходит для ремонта штатной цепной передачи Zongshen ZS125J, когда требуется передняя звезда на 14 зубьев под цепь 428. Перед заказом достаточно последовательно сверить модель и модификацию мотоцикла, обозначение цепи, число зубьев, шлицевую посадку и геометрию снятой детали.
