Цилиндро-поршневая группа Delta 70 Ø47 мм AHG

ЦПГ AHG для мопеда Delta 70

Цилиндро-поршневая группа предназначена для ремонта двигателя мопеда Delta 70 с диаметром цилиндра 47 мм. Комплект объединяет основные детали, которые формируют камеру сгорания, обеспечивают движение поршня в цилиндре и передают усилие через поршневой палец на шатун. Такой набор выбирают при восстановлении двигателя после износа цилиндра, поршня или колец, когда одной регулировкой уже нельзя вернуть нормальную компрессию и устойчивую работу мотора.

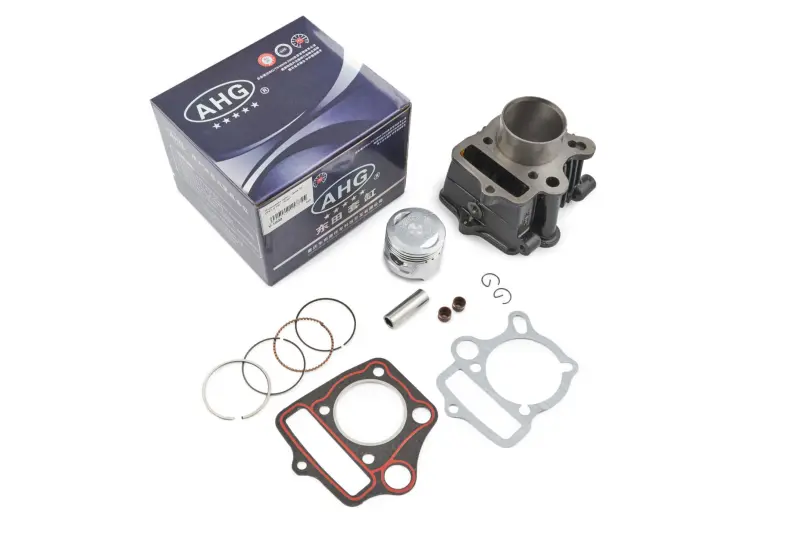

В комплект входят цилиндр, поршень, поршневые кольца, палец диаметром 13 мм, стопорные кольца и прокладки. Совместная замена сопряженных деталей позволяет не собирать ремонтный набор по отдельности и исключает сочетание нового поршня с уже изношенной поверхностью старого цилиндра. Кольца обеспечивают уплотнение между поршнем и стенкой цилиндра, а палец соединяет поршень с шатуном. Прокладки применяются при сборке соединений цилиндра с двигателем и головкой.

Когда требуется замена ЦПГ

Проверить состояние цилиндро-поршневой группы стоит при снижении компрессии, затрудненном запуске, потере тяги, постороннем стуке в зоне цилиндра или заметном расходе масла. Причиной ремонта могут быть задиры на сопряженных поверхностях, износ поршневых канавок и колец, повреждение поршня либо последствия перегрева. Перед заказом желательно разобрать двигатель и определить фактическую причину неисправности: похожие симптомы также возникают при нарушении регулировки клапанов, негерметичности головки или неисправностях системы питания.

Что сверить перед покупкой

• Модель и исполнение двигателя. Обозначение Delta 70 описывает область применения, однако у мопедов разных годов и сборок встречаются отличия деталей.
• Диаметр цилиндра. Для этой ЦПГ указан размер 47 мм; он должен соответствовать требуемому варианту двигателя.
• Диаметр поршневого пальца. В комплекте используется палец 13 мм, поэтому этот параметр необходимо сопоставить со старой группой и шатуном.
• Посадочные параметры. Сравните расположение шпилек, форму основания цилиндра, высоту цилиндра, контуры каналов и прокладок с демонтированными деталями.
• Конфигурацию поршня. Проверьте форму днища, расположение клапанных выборок и общую высоту относительно прежнего поршня.

Совпадение только диаметра 47 мм недостаточно для уверенного подбора. Цилиндр должен без переделок устанавливаться в картер, отверстия под шпильки и каналы должны совмещаться, а поршень — подходить к шатуну и конфигурации головки. Если двигатель ранее ремонтировали или меняли, ориентироваться следует на его фактическое исполнение и размеры снятых деталей.

Подготовка и установка

До сборки очищают привалочные поверхности от остатков прежних прокладок и загрязнений, осматривают шатун, головку, шпильки и резьбовые соединения. Поршневые кольца устанавливают в предназначенные для них канавки с соблюдением правильного положения и направления. Поршневой палец фиксируют стопорными кольцами, проверяя их полную посадку в канавках. Трущиеся поверхности при сборке смазывают моторным маслом, рекомендованным для конкретного двигателя.

После монтажа необходимо убедиться, что коленчатый вал проворачивается свободно, поршень не касается клапанов, а фазы газораспределения и клапанные зазоры выставлены по требованиям двигателя. Крепеж головки затягивают равномерно с установленным для конкретного мотора моментом. Первый запуск выполняют только после проверки подачи масла, правильности сборки и отсутствия утечек. В начальный период эксплуатации следует избегать продолжительной работы на предельной нагрузке и контролировать состояние соединений.

ЦПГ Delta 70 Ø47 мм AHG подходит для планового восстановления двигателя при подтвержденном совпадении всех посадочных параметров. Точная сверка диаметра пальца, геометрии цилиндра и поршня до установки помогает провести ремонт без повторной разборки и получить согласованную работу новых деталей.
