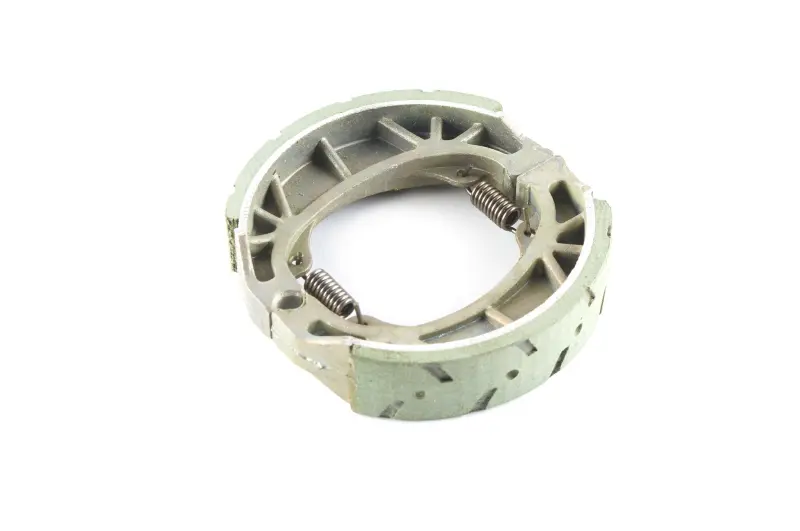

Барабанные тормозные колодки HDL для 4T GY6 50–150, колеса 10/12″

Барабанные тормозные колодки HDL для 4T GY6 50–150

Колодки предназначены для барабанного тормоза скутеров и мопедов с четырехтактной силовой установкой семейства GY6 объемом 50–150 см³ и колесами типоразмера 10 или 12 дюймов. Это дугообразная пара с фрикционными накладками, работающими внутри тормозного барабана. Деталь подходит для ремонта штатного механизма, когда старые колодки изношены, повреждены или перестали обеспечивать нормальную работу тормоза.

Назначение и принцип работы

В барабанном механизме колодки устанавливаются внутри ступичного узла. При нажатии на рычаг тормозной привод разводит их наружу, после чего фрикционные поверхности прижимаются к внутренней дорожке барабана. Возникающее трение замедляет вращение колеса. Когда усилие снимается, две стяжные пружины возвращают колодки в исходное положение и освобождают барабан.

Полукруглая форма соответствует принципу работы такого тормоза и обеспечивает контакт накладок с цилиндрической поверхностью барабана. Основания имеют ребра жесткости, а колодки соединены двумя пружинами. Такая собранная конструкция сохраняет взаимное расположение деталей и позволяет восстановить штатную схему барабанного механизма без перехода на другой тип тормоза.

Что учитывать при подборе

Обозначение GY6 охватывает разные модели и исполнения скутеров, поэтому одного объема двигателя для выбора недостаточно. Перед установкой необходимо сопоставить новую пару со снятыми колодками и параметрами конкретной ступицы. Основными критериями служат тип механизма, форма основания, наружный диаметр собранной пары, ширина фрикционной части, расположение опорных участков и схема крепления пружин.

• Тип тормоза: только барабанный механизм; эти колодки не предназначены для суппорта и тормозного диска.
• Семейство техники: четырехтактные скутеры и мопеды GY6 в диапазоне 50–150 см³.
• Исполнение колес: варианты техники с колесами 10 или 12 дюймов, указанные для этой позиции.
• Геометрия: дуга, ширина накладки, точки опоры и посадочные места должны совпадать со старой парой.
• Состояние сопряженных деталей: перед сборкой проверяют внутреннюю поверхность барабана, привод разведения и места опоры колодок.

Размер колеса и обозначение двигателя помогают сузить выбор, но не заменяют сверку геометрии. У разных модификаций GY6 могут применяться отличающиеся ступицы и тормозные механизмы. Особенно внимательно сравнивают деталь после замены колеса, ступицы или другого компонента тормозной системы на нештатный вариант.

Когда требуется замена

Поводом для обслуживания могут быть заметный износ фрикционных накладок, увеличение хода тормозного рычага, снижение эффективности замедления, посторонний шум либо неравномерная работа механизма. Причина подобных признаков не всегда ограничивается колодками, поэтому вместе с ними осматривают барабан, привод и возвратные пружины. Установка новых колодок при сильно поврежденной рабочей поверхности барабана не устраняет дефект сопряженной детали.

Колодки меняют парой, чтобы обе фрикционные поверхности имели одинаковое состояние и совместно взаимодействовали с барабаном. При монтаже важно правильно расположить опорные концы и пружины, исключить попадание смазки или других загрязнений на накладки, а после сборки проверить свободное вращение колеса и срабатывание тормоза. Регулировку привода выполняют по требованиям конкретной модели скутера.

HDL для 4T GY6 50–150 — практичный вариант для восстановления штатного барабанного тормоза на технике с колесами 10/12″. Точная сверка снятой пары и ступичного механизма перед монтажом помогает выбрать совместимое исполнение и избежать повторной разборки.
