Барабанные тормозные колодки HDL для Suzuki Address AD100

Барабанные тормозные колодки HDL для Suzuki Address AD100

Комплект предназначен для обслуживания барабанного тормоза японского двухтактного скутера Suzuki Address 100, также обозначаемого как AD100. Колодки устанавливаются внутри тормозного барабана и непосредственно участвуют в замедлении скутера: при нажатии на тормоз привод разводит их в стороны, а фрикционные накладки прижимаются к внутренней поверхности барабана. После отпускания тормоза возвратные пружины стягивают колодки в исходное положение.

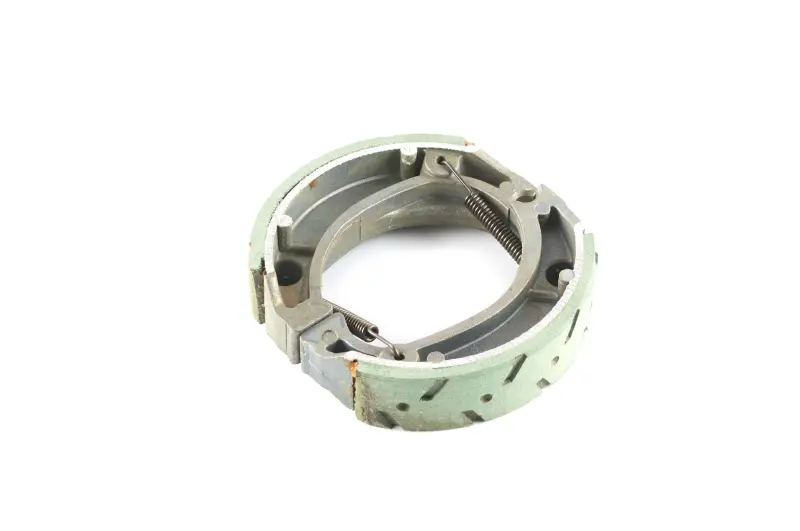

Конструкция состоит из двух дугообразных колодок с фрикционными накладками и двух стяжных пружин. Такая форма рассчитана на работу внутри барабанного механизма, поэтому изделие нельзя подбирать как аналог дисковых колодок. HDL в названии обозначает исполнение этой товарной позиции, а основными ориентирами совместимости остаются модель Suzuki Address AD100 и барабанный тип тормоза.

Когда требуется замена

Проверка колодок нужна при ухудшении реакции тормоза, увеличении хода рычага, постороннем звуке из барабана или во время планового обслуживания тормозной системы. Причиной нестабильной работы может быть не только износ накладок: на результат также влияют состояние внутренней поверхности барабана, привод, возвратный механизм и правильность регулировки. Поэтому перед установкой новых колодок узел осматривают целиком.

Колодки меняют парой в пределах одного барабанного механизма. Совместная установка двух деталей с одинаковым состоянием накладок помогает избежать ситуации, когда одна сторона уже изношена или загрязнена, а другая работает с новой поверхностью. Попадание масла, смазки или другой технической жидкости на фрикционную часть недопустимо: загрязненная накладка не должна использоваться в тормозном механизме.

Как проверить совместимость

• Модель скутера: Suzuki Address 100 / AD100.
• Тип техники: японский двухтактный скутер Suzuki объемом 100 см³.
• Тип механизма: внутренний барабанный тормоз.
• Форма: две дугообразные колодки с местами крепления возвратных пружин.
• Исполнение: HDL.

Перед заказом следует определить точную модификацию скутера и убедиться, что обслуживаемый тормоз действительно барабанный. У разных версий техники расположение и исполнение тормозных механизмов могут отличаться. Снятые колодки сравнивают с новым комплектом по общей форме, ширине фрикционной дорожки, расположению опорных концов и точек зацепления пружин. Размер в исходных данных для исполнения HDL не указан, поэтому выбирать деталь только по приблизительному диаметру барабана не следует.

Установка и проверка механизма

При разборке сохраняют схему расположения колодок и пружин, очищают внутреннюю полость от продуктов износа и проверяют барабан на выраженные борозды, перегрев и неравномерную рабочую поверхность. Также контролируют подвижность привода и состояние мест, на которые опираются концы колодок. Смазочный материал допускается наносить лишь на предусмотренные точки механизма, исключая контакт с накладками и внутренней дорожкой барабана.

После сборки колодки должны свободно возвращаться пружинами, не заклинивать и не удерживать барабан без нажатия на тормоз. Затем регулируют привод по требованиям скутера и проверяют работу тормоза на неподвижной технике. Первые поездки после обслуживания проводят без резких нагрузок, контролируя ход рычага, отсутствие постоянного трения и равномерность замедления. Если нет опыта ремонта тормозных систем, установку и итоговую проверку стоит поручить профильному мастеру.
