Реле указателей поворота SUNY для 4T GY6 50–150, 3 провода

Реле указателей поворота SUNY для скутеров 4T GY6

Реле предназначено для управления прерывистым включением указателей поворота на четырехтактных скутерах семейства GY6 с рабочим объемом от 50 до 150 см³. Оно формирует повторяющиеся импульсы, благодаря которым лампы выбранной стороны не горят постоянно, а мигают с заданным интервалом. Трехпроводная схема подключения рассчитана на соответствующую штатную проводку скутера, поэтому деталь подходит для замены реле с таким же типом разъема и количеством проводов.

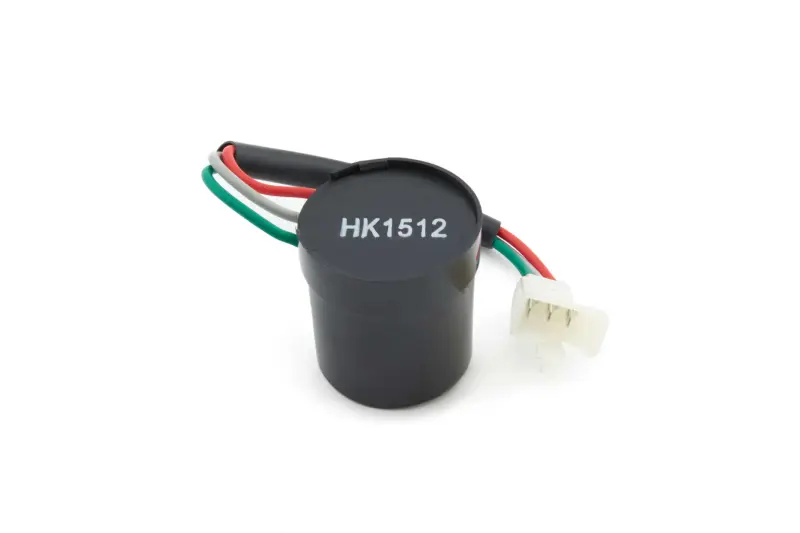

Корпус выполнен в компактной цилиндрической форме и закрывает электронную часть от случайного контакта с соседними деталями. Из корпуса выведены три провода, собранные в общий пластиковый разъем. На корпусе присутствует обозначение HK1512. Реле также обеспечивает звуковое сопровождение работающих поворотников, помогая водителю контролировать включенный сигнал без постоянного взгляда на приборную панель.

Назначение и признаки неисправности

Исправное реле обеспечивает повторяющееся включение левых или правых указателей после команды рулевого переключателя. Замена может потребоваться, если поворотники начинают гореть непрерывно, перестают мигать, работают с нестабильным интервалом либо не сопровождаются привычным звуком. Однако похожие симптомы возникают и при перегоревшей лампе, окисленных контактах, повреждении проводки, плохом соединении массы или неисправном рулевом переключателе. Перед установкой нового реле полезно проверить эти участки, чтобы исключить проблему вне самого устройства.

Что сверить при выборе

• Тип техники: четырехтактный скутер семейства GY6 с заявленным диапазоном 50–150 см³.
• Подключение: три провода и ответная часть разъема, соответствующая проводке скутера.
• Расположение контактов: форма колодки и порядок клемм должны совпадать со старой деталью.
• Исполнение корпуса: цилиндрическая форма должна подходить для штатного места размещения без натяжения проводов.
• Тип нагрузки: необходимо учитывать установленные указатели и характеристики прежнего реле; наличие обозначения GY6 само по себе не подтверждает совпадение любой версии проводки.

Цвет проводов нельзя использовать как единственный ориентир: на разных жгутах назначение контактов и цветовая схема могут отличаться. Надежнее сопоставить разъем, положение клемм и подключение по схеме конкретного скутера. Если прежняя деталь имеет два контакта, другую колодку или иную распиновку, это трехпроводное реле нельзя подключать без предварительной проверки схемы.

Установка и проверка

Монтаж выполняют при отключенном питании. Старое реле отсоединяют за корпус разъема, не вытягивая его за провода, после чего осматривают колодку на загрязнение, потемнение и ослабленные клеммы. Новую деталь размещают так, чтобы провода не касались горячих частей, не пережимались облицовкой и не натягивались при повороте руля. Разъем должен войти полностью и удерживаться без люфта.

После подключения проверяют левую и правую стороны отдельно: лампы должны включаться прерывисто, а соединение не должно пропадать при движении руля. Такая проверка помогает сразу обнаружить слабый контакт или несовпадение распиновки. Реле SUNY подходит для планового ремонта системы указателей поворота GY6 50–150, когда исходная деталь имеет трехпроводное подключение и совпадающую конфигурацию разъема.
