Проводка 4T GY6 50 (полный комплект) AMG

Проводка 4T GY6 50 (полный комплект) AMG — жгут проводов для соединения электрооборудования скутера с четырёхтактным двигателем. Она объединяет проводники в разветвлённую сборку и подводит их к точкам подключения. Замена жгута помогает восстановить соединения, когда старая проводка перетёрлась, пострадала от перегрева или накопила множество скруток после предыдущих ремонтов.

Конструкция жгута

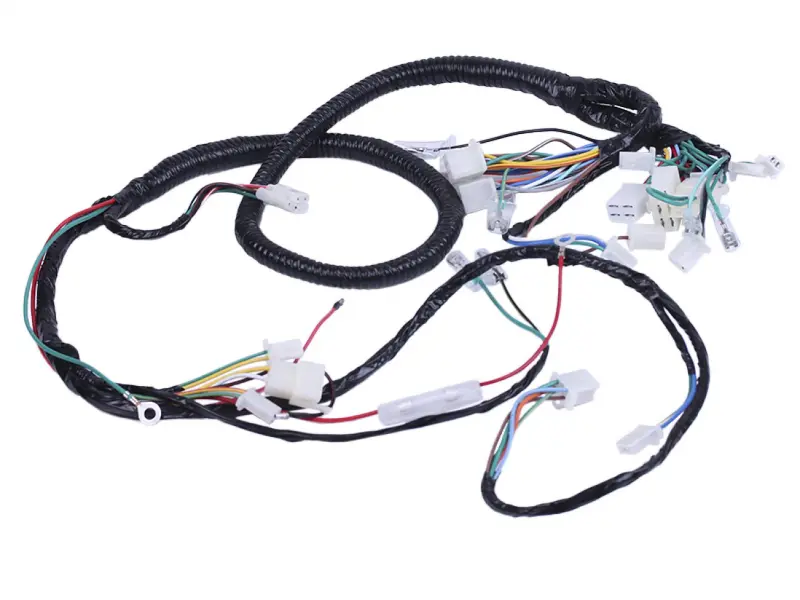

Провода собраны в общую чёрную обмотку, часть участков закрыта гофрированной оболочкой. От основного пучка отходят ветви с белыми соединительными колодками и отдельными наконечниками; есть кольцевая клемма. Такая разветвлённая форма позволяет развести подключения по месту установки. Оболочка удерживает провода вместе, но при прокладке всё равно нужно исключить трение о кромки и контакт с горячими деталями.

Когда требуется замена

Повод осмотреть проводку — перебои в работе электрооборудования при повороте руля, движении по неровностям или шевелении жгута. На повреждение указывают трещины изоляции, оголённые жилы, оплавленные колодки и потемневшие контакты. Частое перегорание предохранителя также требует проверки проводов и подключённых устройств. Если повреждений много и они находятся в разных ответвлениях, замена сборки позволяет отказаться от многочисленных локальных соединений.

Что сверить при подборе

Сопоставьте снятый жгут с новым по расположению ответвлений, их длине, форме колодок и числу занятых контактов. Проверьте направляющие, защёлки и расположение каждого провода внутри разъёма. Одинаковые корпуса ещё не означают одинаковую распиновку, а цвет изоляции служит лишь дополнительным ориентиром. Назначение подключений сверяют по схеме конкретного скутера и маркировкам его оборудования.

Отдельно проверьте, достают ли ветви до своих разъёмов по штатному маршруту и остаётся ли запас для поворота руля. Слишком короткий участок будет натягивать контакты, слишком длинный без закрепления может попасть под облицовку или тереться о раму. Формулировка «полный комплект» относится к проводке: при подборе сопоставляйте все необходимые подключения, включая отдельные клеммы, а не только самые крупные колодки.

Установка и проверка

Работу начинают с отключения аккумулятора. До снятия старого жгута отмечают подключения, места крепления и проходы под облицовкой. Новый жгут сначала раскладывают по штатному маршруту, подключают подходящие разъёмы без усилия и проверяют свободу движения руля. После этого закрепляют проводку так, чтобы крепления удерживали оболочку, но не пережимали её. Провода не должны касаться подвижных деталей и нагревающихся поверхностей.

Одновременно осмотрите ответные колодки, контакты массы, держатель предохранителя и крепления жгута. Оплавленные разъёмы и повреждённые фиксаторы нужно заменить, иначе новая проводка сохранит ненадёжный контакт. До подачи питания проверяют правильность соединений и отсутствие замыкания; затем проверяют работу подключённых потребителей. Ошибка в распиновке способна вызвать отказ оборудования, нагрев проводов и повреждение подключённых устройств.
