Блоки кнопок руля ZUNA 4T GY6 50 (диск/диск), пара

Блоки кнопок руля ZUNA для 4T GY6 50 в исполнении «диск/диск» — пара левого и правого пультов для управления светом и сигналами скутера. Обозначение 4T указывает на четырёхтактный двигатель, а «диск/диск» — на вариант с дисковыми тормозами спереди и сзади. Пульты устанавливаются на руле рядом с рукоятками, чтобы переключателями можно было пользоваться, не перенося руку к отдельной панели.

Устройство и органы управления

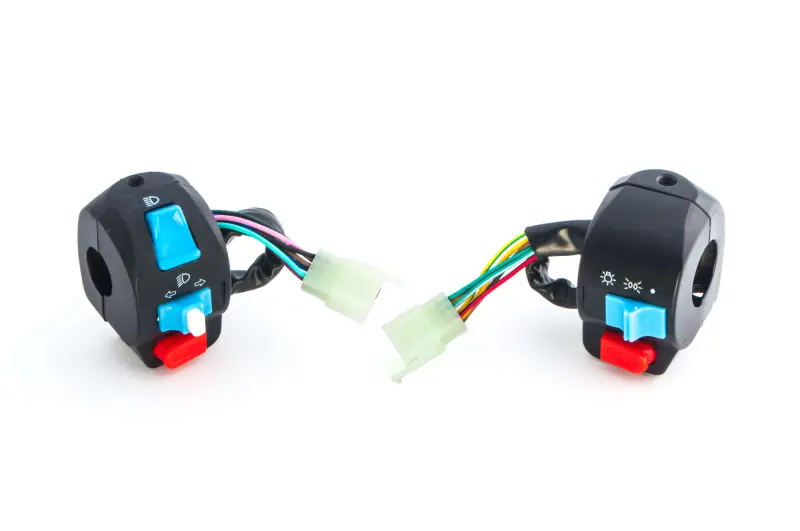

У пары чёрные корпуса, голубые переключатели и красные нижние кнопки. От каждого блока выведен жгут проводов с разъёмом. На левом пульте нанесены пиктограммы света фары и стрелки указателей поворота; на правом — обозначения режимов освещения. Эти символы помогают ориентироваться в расположении переключателей. При подключении назначение выводов сверяют со схемой проводки скутера: одного цвета кнопки для определения её функции недостаточно.

Пару меняют при повреждении корпусов, сломанных клавишах или износе механизмов переключения. Характерные признаки неисправности — заедание, нечёткая фиксация положения, работа света только при нажатии на клавишу под определённым углом. Влага и загрязнение контактов также могут вызывать перебои. Если одновременно перестало работать несколько потребителей, сначала стоит проверить питание и соединения: причина может находиться вне пульта.

Что сверить со снятыми блоками

Ориентируйтесь на конструкцию обоих старых пультов и их подключение. Совпадение обозначения двигателя само по себе не определяет посадку на руле и распиновку разъёмов. Исполнение тормозов тоже нужно учитывать: расположение пульта должно соответствовать установленным креплениям рычагов и тормозных машинок.

• Сопоставьте посадочные места корпусов, расположение крепежа и фиксаторов относительно рукояток.
• Проверьте форму разъёмов, их ключи, число и расположение контактов, назначение каждого провода.
• Сравните длину и направление выхода жгутов: проводка должна доходить до ответных разъёмов без натяжения.
• Сверьте набор переключателей и их положения, а также свободное место рядом с ручкой газа и тормозными рычагами.

Замена и проверка

Перед снятием отключите питание от аккумулятора и зафиксируйте расположение разъёмов и проводов. Разъединяйте колодки за корпус, освобождая защёлки, без рывков за жилы. Осмотрите ответные контакты, изоляцию и места перегиба жгутов. Повреждённый разъём или окисленный контакт стоит восстановить вместе с заменой пульта, иначе перебои могут сохраниться.

При сборке уложите провода по штатному маршруту, не зажимая их половинами корпуса. Крепёж затягивайте равномерно, без чрезмерного усилия. Проверьте, что пульты не проворачиваются, клавиши доступны, а ручка газа свободно возвращается. Поверните руль в обе стороны до упора: жгуты не должны натягиваться или попадать под подвижные детали.

После подключения проверьте все положения переключателей и работу связанных с ними приборов. Несовпадение распиновки может привести к неправильной работе света, короткому замыканию и повреждению проводки. Если колодки отличаются, не соединяйте провода наугад: сначала сопоставьте схему подключения и назначение контактов.
