Концевой выключатель переднего барабанного тормоза GY6 ST

Концевой выключатель переднего барабанного тормоза GY6 ST отвечает за включение стоп-сигнала при нажатии на тормозной рычаг. Его устанавливают у рычага на руле, где движение рычага воздействует на подвижную часть выключателя. Исправный концевик помогает обозначить начало торможения для тех, кто движется сзади. Само тормозное усилие передаётся через привод тормоза: замена выключателя устраняет неисправность управления стоп-сигналом, но не меняет эффективность колодок.

Конструкция и причины замены

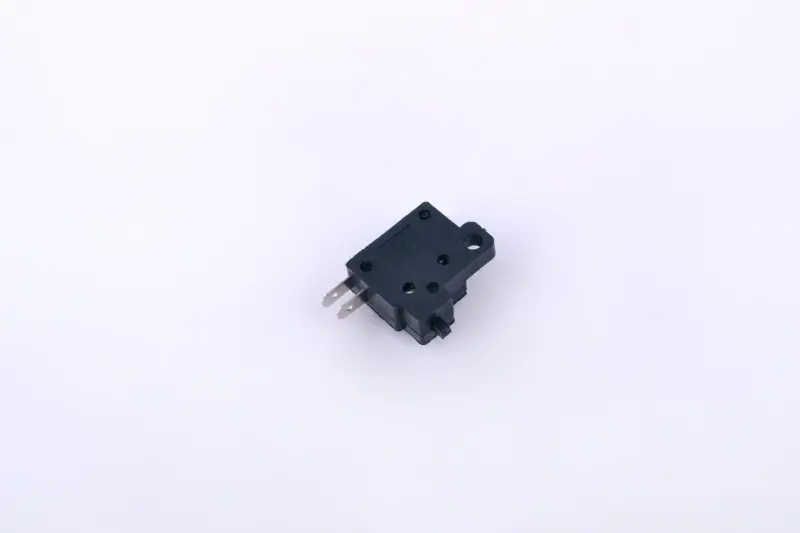

У выключателя чёрный корпус, два плоских контактных вывода, выступающая подвижная часть и крепёжное ушко с отверстием. При подборе имеют значение взаимное расположение этих частей и посадка корпуса в держателе рычага. Даже близкая по форме деталь может не срабатывать в нужный момент, если её толкатель находится выше, ниже или дальше от ответной поверхности рычага.

Повод проверить концевик — стоп-сигнал не загорается от переднего тормоза, включается через раз либо продолжает гореть после отпускания рычага. Такие симптомы бывают при износе контактов, заедании подвижной части, повреждении корпуса или ослаблении подключения. Если от другого тормоза фонарь работает нормально, это помогает сузить поиск, но ещё не доказывает поломку выключателя: рядом могут быть повреждены провода или окислены клеммы.

Что сверить при подборе

Обозначение GY6 ST и барабанное исполнение переднего тормоза служат отправной точкой. Окончательно деталь подбирают по снятому выключателю и конструкции держателя рычага. Проверьте контур корпуса, положение крепёжного отверстия, направление и расстояние между выводами, расположение толкателя. Подключённые клеммы должны оставаться доступными и не упираться в соседние части рулевого управления.

Сравните также ход подвижной части и характер переключения контактов. При отключённом питании и отсоединённых проводах это проверяют мультиметром в режиме прозвонки, перемещая толкатель. Одного совпадения крепления недостаточно: если выключатель срабатывает слишком поздно или не возвращается в исходное положение, стоп-сигнал будет работать неправильно. Подгибать выводы или дорабатывать крепёж вместо точного подбора не стоит.

Замена и проверка работы

Работу начинают с выключенного зажигания и отключённого питания по инструкции к технике. Зафиксируйте расположение проводов, снимите клеммы, удерживая их за наконечники, затем освободите крепление выключателя. Осмотрите ответные клеммы, изоляцию проводов, посадочное место и участок рычага, который взаимодействует с толкателем. Повреждённые наконечники и изношенные детали крепления меняют по состоянию: новый концевик не устранит плохое соединение или люфт держателя.

Установите корпус без перекоса, закрепите его без чрезмерного усилия и подключите провода в прежнем порядке. После восстановления питания несколько раз плавно нажмите и отпустите рычаг. Стоп-сигнал должен включаться при торможении и гаснуть после отпускания, а рычаг — свободно возвращаться. Поверните руль в обе стороны и убедитесь, что проводка не натягивается и не меняет работу сигнала. Постоянно горящий или запаздывающий стоп-сигнал требует повторной проверки посадки, подключения и взаимодействия рычага с выключателем.
