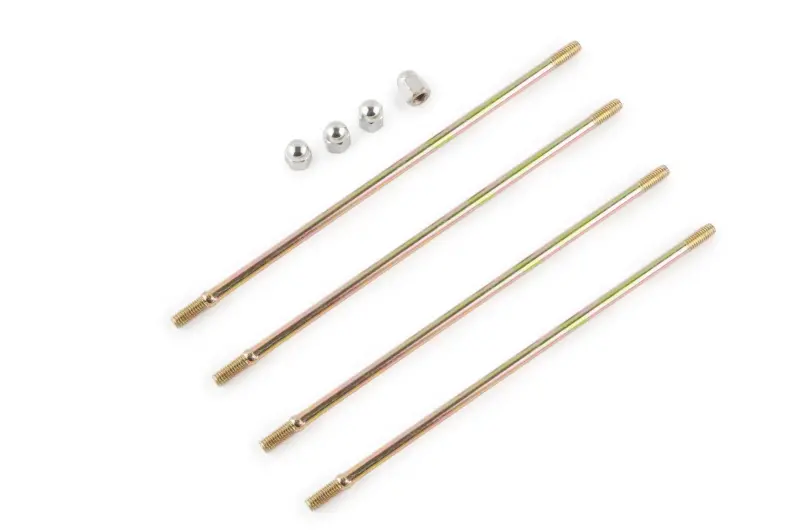

Комплект шпилек цилиндра Delta KOMATCU, 4 шт. с гайками и направляющими

Комплект шпилек цилиндра Delta KOMATCU

Комплект предназначен для крепления цилиндра и головки цилиндра на мопедах Delta. Четыре длинные шпильки образуют неподвижные резьбовые точки, на которых при сборке размещаются детали цилиндро-поршневой группы и затягиваются гайки головки. Такой крепеж нужен при ремонте двигателя, если штатные шпильки вытянулись, погнулись, получили повреждение резьбы или перестали надежно удерживаться в посадочных отверстиях.

В набор входят четыре шпильки, гайки и направляющие. Шпилька представляет собой стержень с наружной резьбой на концах: одна сторона устанавливается в картер, а другая используется для затяжки соединения гайкой. Направляющие помогают совместить сопрягаемые детали при сборке и сохранить их правильное взаимное положение. Наличие связанных крепежных деталей в одном наборе удобно при плановой переборке цилиндро-поршневой группы или восстановлении ранее разобранного двигателя.

Назначение и причины замены

Шпильки воспринимают усилие затяжки и удерживают пакет деталей двигателя в собранном положении. Их состояние особенно важно после разборки цилиндра или головки. Сорванные витки, заметная кривизна, следы растяжения, поврежденные торцы и ослабленная посадка мешают корректно выполнить сборку. Использовать поврежденный крепеж повторно не следует: гайка может идти с заеданием, а требуемое усилие затяжки будет распределяться неправильно.

Набор подходит для ремонта крепления цилиндра Delta, однако одного названия модели мопеда недостаточно для безошибочного выбора. На технике семейства Delta применяются разные варианты двигателей и шпилек. Перед заказом необходимо сравнить снятые детали по общей длине, диаметру стержня, диаметру и шагу резьбы, длине резьбовых участков, форме концов и расположению каждой шпильки в двигателе. Если в штатном комплекте используются шпильки разной длины, каждую новую деталь сопоставляют с соответствующей старой и устанавливают на ее место.

Что проверить перед установкой

• Посадочные отверстия: резьба в картере должна быть чистой, целой и способной надежно удерживать шпильку.
• Соответствие крепежа: гайки должны свободно навинчиваться вручную без перекоса, закусывания и чрезмерного люфта.
• Геометрия деталей: новые шпильки проверяют на прямолинейность, а сопрягаемые поверхности — на отсутствие загрязнений и остатков старых уплотнений.
• Расположение: длину и положение каждой шпильки сверяют со схемой конкретного двигателя или с корректно установленным старым комплектом.
• Направляющие: их посадочные места очищают и проверяют, чтобы детали цилиндра и головки совмещались без принудительного перекоса.

Рекомендации по сборке

Перед монтажом двигатель очищают от загрязнений, чтобы частицы не попали на сопрягаемые поверхности и в открытые полости. Шпильки устанавливают без ударной нагрузки и без повреждения наружной резьбы инструментом. Глубину вворачивания, способ фиксации резьбы и необходимость применения монтажного состава определяют по руководству для установленного двигателя. Нельзя компенсировать слабую резьбу в картере чрезмерной затяжкой: поврежденное посадочное отверстие сначала восстанавливают подходящим ремонтным способом.

После размещения цилиндра, направляющих и головки гайки наживляют вручную. Окончательную затяжку выполняют постепенно, в последовательности и с моментом, установленными производителем двигателя. Равномерная затяжка уменьшает риск перекоса сопрягаемых деталей. После сборки следует убедиться, что детали установлены без напряжения, гайки сели корректно, а резьбовые участки не повреждены.

Этот комплект выбирают для обслуживания мопеда Delta, когда требуется заменить все четыре шпильки цилиндра вместе с сопутствующими гайками и направляющими. Точная проверка размеров и резьбы по демонтированным деталям особенно важна: внешне похожие наборы могут предназначаться для другого объема двигателя или отличаться длиной отдельных шпилек.
