Реле поворотов JIANXING 4T GY6 50–150, 3 провода

Реле поворотов JIANXING для 4T GY6 50–150

Трехпроводное реле предназначено для управления указателями поворота на четырехтактных скутерах семейства GY6 50–150. Оно формирует прерывистый сигнал: после команды с рулевого переключателя лампы выбранной стороны не горят постоянно, а регулярно включаются и выключаются. Благодаря этому поворот или перестроение водителя обозначается понятным мигающим светом. Деталь используют при ремонте штатной системы освещения, если причиной неправильной работы поворотников стало установленное реле.

Конструкция и назначение

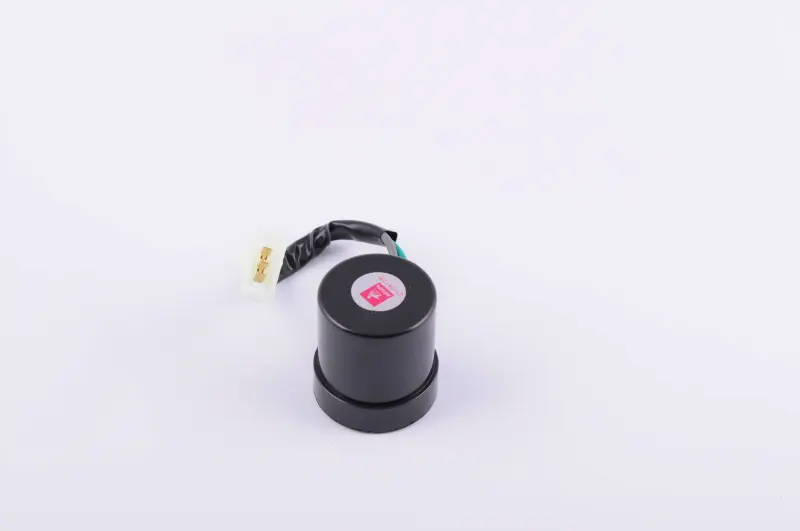

Модель JIANXING выполнена в черном цилиндрическом корпусе и оснащена коротким проводным выводом с разъемом. Подключение включает три провода — это один из основных признаков, по которым деталь следует отличать от двухконтактных и других вариантов для скутеров. Такое исполнение позволяет разместить корпус отдельно от соединительной колодки и аккуратно уложить провод возле штатного жгута.

Обозначение GY6 50–150 задает заявленную область применения, но само по себе не подтверждает совпадение с любой модификацией скутера. В технике одного семейства могут использоваться разные разъемы и варианты подключения. Перед заказом сравните старое реле с новой деталью по количеству проводов, форме колодки, расположению контактов и габаритам корпуса. Ответный разъем должен соединяться без подрезания пластика, перестановки клемм и натяжения проводки.

Признаки неисправности и проверка

На необходимость диагностики реле указывают поворотники, которые загораются постоянно, не включаются или мигают с нестабильным интервалом. Однако такие симптомы не всегда означают неисправность именно этой детали. Аналогичное поведение вызывают перегоревшая лампа, окисление контактов, плохое соединение в колодке, повреждение проводки либо неполадки рулевого переключателя.

• Проверьте лампы левой и правой стороны, их патроны и контакты.
• Осмотрите разъем реле: клеммы не должны быть ослаблены, загрязнены или окислены.
• Убедитесь, что проводной жгут не пережат облицовкой и не поврежден возле изгибов.
• Сопоставьте трехпроводное подключение и порядок контактов со штатной схемой конкретного скутера.
• Не определяйте назначение проводов только по цвету: расцветка может отличаться у разных жгутов и производителей.

Если лампы, патроны, соединения и переключатель исправны, а прерывистый режим не восстанавливается, замена реле помогает вернуть указателям нормальный алгоритм работы. Плавающая частота также требует проверки всей системы, поскольку темп мигания может зависеть не только от реле, но и от состояния подключенных ламп и контактов.

Установка и контроль после замены

Монтаж выполняют при отключенном питании скутера. Перед снятием старой детали запомните положение колодки и прокладку провода. Новое реле подключают только после проверки распиновки; клеммы должны входить плотно, а разъем — фиксироваться без чрезмерного усилия. Корпус размещают в штатной зоне, не допуская натяжения вывода, резкого перегиба возле ввода и соприкосновения с нагревающимися или подвижными деталями.

После сборки отдельно включите левый и правый поворотники. Все лампы выбранной стороны должны срабатывать в одинаковом ритме, соединение не должно пропадать при легком перемещении жгута, а провод возле реле — оставаться свободным от натяжения. Если мигание отсутствует или сохраняется нестабильность, повторно проверьте распиновку, лампы и контакты. Реле JIANXING подходит для замены трехпроводной детали GY6 50–150 при полном совпадении разъема и схемы подключения.
