Реле поворотов для 4T GY6 50–150, 3 провода, оранжевое

Реле поворотов для скутеров 4T GY6 50–150

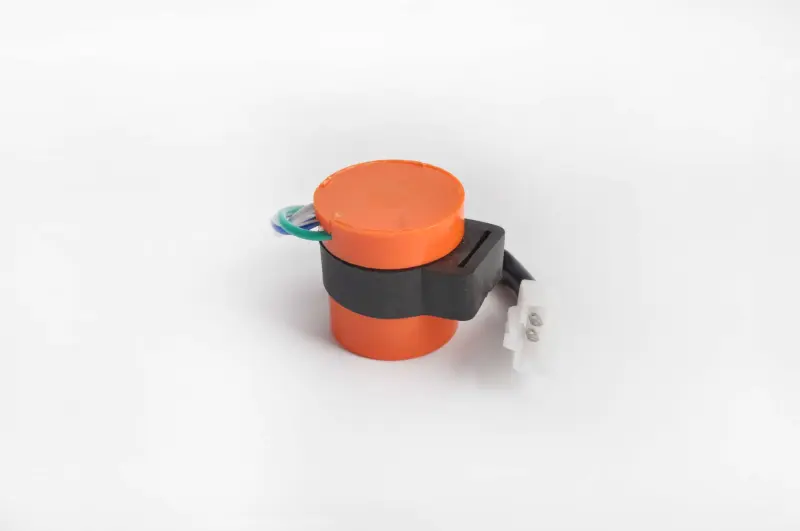

Реле-прерыватель управляет миганием указателей поворота после включения левого или правого направления. Эта трехпроводная модель предназначена для четырехтактных скутеров семейства GY6 с обозначением 50–150 и подходит для замены детали аналогичного типа. Оранжевый цилиндрический корпус установлен в черном держателе, а провода выведены к общему белому разъему.

Назначение и принцип работы

При включении поворота реле периодически подает питание на соответствующие указатели, благодаря чему лампы не горят постоянно, а мигают. Исправный прерыватель обеспечивает повторяющееся включение света и позволяет водителю заранее обозначать направление маневра. Деталь относится к электрооборудованию скутера и устанавливается между питанием и переключателем указателей согласно штатной схеме конкретной модели.

Замена реле может потребоваться, если указатели перестали мигать, светятся непрерывно либо работают с нестабильными паузами. Такие симптомы не всегда означают неисправность самого прерывателя: похожее поведение вызывают перегоревшие лампы, окисленные контакты, поврежденные провода, плохое соединение массы или неисправный переключатель. Перед установкой новой детали стоит проверить эти участки, особенно если проблема проявляется только с одной стороны.

Что проверить при выборе

• Тип техники: позиция рассчитана на четырехтактные скутеры семейства GY6 50–150.
• Количество проводов: у реле три провода. Двухконтактная или иная схема подключения не является прямой заменой.
• Разъем: необходимо сопоставить форму штекера, число контактных мест, расположение фиксатора и порядок контактов с разъемом снятой детали.
• Корпус и крепление: следует сравнить цилиндрическую форму, габариты посадочного места и способ фиксации черным держателем.
• Штатная светотехника: тип и нагрузка установленных ламп должны соответствовать требованиям схемы скутера. Одного совпадения по названию GY6 недостаточно для замены реле с другим назначением или распиновкой.

Диапазон GY6 50–150 объединяет разные модели и модификации, поэтому рабочий объем двигателя нельзя использовать как единственный критерий. Наиболее надежный подбор выполняется по трехпроводному подключению, одинаковому разъему, расположению контактов и форме крепления. Цвет корпуса помогает отличить эту версию среди похожих деталей, но сам по себе не определяет совместимость.

Установка и проверка

Перед работой необходимо выключить зажигание и отсоединить питание скутера. Старое реле снимают с крепления, после чего разъем осматривают на предмет влаги, загрязнения, ослабленных контактов и поврежденной изоляции. Новую деталь подключают без натяжения проводов и закрепляют так, чтобы корпус не соприкасался с подвижными деталями и не пережимался облицовкой. Если штекер не соединяется свободно или порядок контактов отличается, подключение нельзя выполнять усилием либо случайной перестановкой проводов.

После сборки следует поочередно включить левый и правый поворот, проверить мигание передних и задних указателей, контрольной лампы на панели и надежность фиксации разъема. Если неисправность сохраняется, диагностику продолжают на лампах, патронах, массе, переключателе и проводке. Такой порядок помогает заменить именно неисправную деталь и избежать повторного разбора облицовки.
