Реле поворотов CHENHAO 4T GY6 50–150, 3 провода, A-class, оранжевое

Реле поворотов CHENHAO для скутеров 4T GY6 50–150

Трехпроводное реле-прерыватель управляет периодическим включением указателей поворота на четырехтактных скутерах семейства GY6. Оно принимает питание после включения соответствующей стороны и формирует импульсный режим, благодаря которому лампы не горят постоянно, а мигают. Деталь предназначена для ремонта штатной системы световой сигнализации и подходит для конфигураций GY6 с тремя проводами подключения.

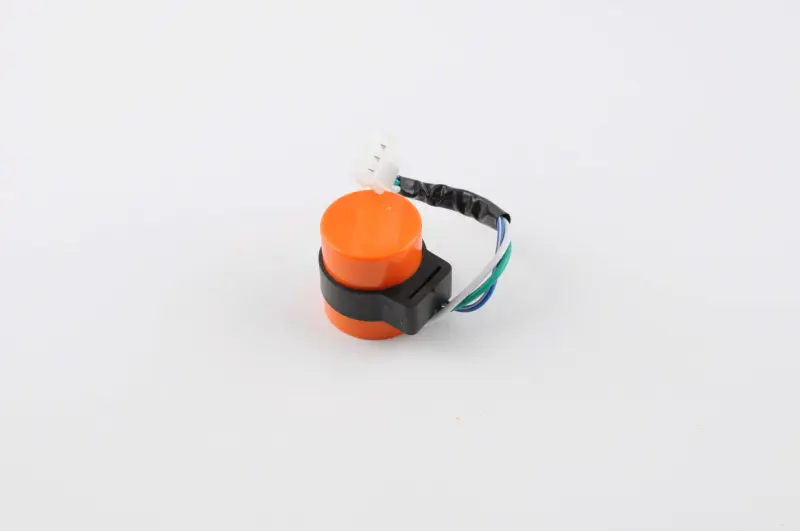

Модель выполнена в оранжевом цилиндрическом корпусе и снабжена отдельным трехпроводным жгутом с разъемом. На корпусе установлен черный держатель, позволяющий зафиксировать реле в предусмотренном для него месте. Такая компоновка характерна для ряда китайских четырехтактных скутеров, однако обозначение GY6 и подходящий объем двигателя сами по себе не определяют совместимость: у разных моделей и годов выпуска встречаются иные разъемы, расположение контактов и способы крепления.

Что проверить при подборе

• Количество проводов. Эта версия имеет три провода. Ее следует выбирать вместо штатного трехпроводного реле, а не двухконтактной модификации.
• Форму разъема. Сопоставьте корпус колодки, число посадочных мест, направляющие и фиксатор со старой деталью. Разъем должен соединяться свободно, без подрезания пластика и принудительного изгиба контактов.
• Расположение контактов. Одинаковое число проводов еще не означает одинаковую распиновку. Назначение выводов сверяют со схемой конкретного скутера и подключением снятого реле.
• Проводку скутера. Перед заменой осмотрите колодку, клеммы и участки проводов рядом с разъемом. Окисление, ослабленная клемма или поврежденная изоляция могут вызывать нестабильное мигание даже при исправном реле.
• Посадочное место. Сравните форму корпуса, положение держателя и свободное пространство рядом с проводкой, чтобы деталь надежно размещалась и жгут не оказался натянутым.
• Тип указателей. Учитывайте фактическую конфигурацию осветительных приборов, установленную на скутере. Если штатные лампы ранее заменялись другими, причину неправильной частоты мигания нужно оценивать вместе с нагрузкой системы.

Совместимость и назначение

Реле заявлено для китайских четырехтактных скутеров GY6 объемом 50–150 см³. В карточках этой модели также указаны варианты GY6 50, 60, 80, 100, 125 и 150, а среди обозначений двигателей — 139QMA, 139QMB, 152QMI и 157QMJ с соответствующими вариантами маркировки. Перед заказом ориентируйтесь прежде всего на конструкцию штатного подключения: три провода, подходящую колодку, совпадающую распиновку и способ фиксации корпуса.

Замена и проверка работы

Перед монтажом отключите питание скутера и получите доступ к месту установки старого реле. Разъединяйте колодку за ее пластиковый корпус, не тяните за провода. Очистите посадочное место от загрязнений, проверьте плотность клемм и отсутствие следов перегрева. Новую деталь разместите так, чтобы провода не касались горячих частей, не пережимались облицовкой и не натягивались при повороте руля или сборке пластиковых панелей.

После подключения поочередно проверьте левую и правую стороны. Указатели должны включаться в прерывистом режиме, а разъем не должен нагреваться или терять контакт от легкого перемещения жгута. Если одна сторона не работает либо частота остается нестабильной, дополнительно проверяют лампы, патроны, массу, переключатель на руле и состояние проводки. Такой порядок помогает не принять неисправность соседнего компонента за отказ реле.

CHENHAO A-class подходит для плановой замены поврежденного или нестабильно работающего трехпроводного прерывателя на совместимом скутере GY6. Точное сопоставление разъема и выводов до монтажа позволяет установить деталь без переделки штатной проводки и восстановить корректную работу указателей поворота.
