Набор прокладок цилиндра TMMP Delta 70 Ø47 мм

Набор прокладок цилиндра TMMP для Delta 70 Ø47 мм

Комплект предназначен для установки и повторной герметизации цилиндро-поршневой группы мопеда Delta 70 с цилиндром диаметром 47 мм. Прокладки разделяют сопрягаемые детали двигателя и уплотняют соединения цилиндра, его головки и картера. Такой набор нужен при разборке верхней части двигателя, ремонте ЦПГ, снятии цилиндра или устранении следов разгерметизации.

Назначение прокладок

Правильно установленные прокладки закрывают зазоры между соединяемыми поверхностями. Благодаря этому в зоне цилиндра сохраняется необходимое уплотнение, а масло и газы не выходят через стыки. Нарушение герметичности может сопровождаться масляными следами вокруг цилиндра, подсосом воздуха, снижением компрессии и нестабильной работой двигателя. Если старая прокладка продавлена, пересохла, порвана либо повреждена во время разборки, ее следует заменить до окончательной сборки.

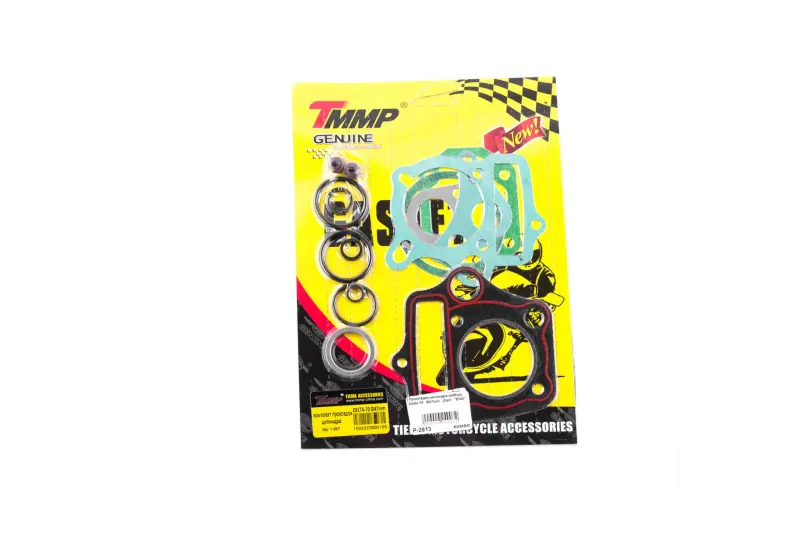

В комплекте собраны фигурные прокладки для соединений цилиндра и головки, а также кольцевые уплотнения разных размеров. Это позволяет использовать набор при комплексном обслуживании верхней части двигателя, не подбирая каждую относящуюся к этому ремонту прокладку отдельно. Конкретные позиции выбирают по месту установки и сопоставляют с демонтированными деталями.

Что проверить перед выбором

• Модель техники: набор рассчитан на Delta 70.
• Размер цилиндра: посадочное исполнение должно соответствовать диаметру 47 мм.
• Контуры прокладок: сравните наружную форму, расположение отверстий под шпильки и каналы с деталями, снятыми с двигателя.
• Исполнение двигателя: у внешне похожих моторов могут различаться каналы, крепежные точки и форма сопрягаемых поверхностей.
• Объем ремонта: заранее определите, какие соединения будут разобраны, чтобы использовать подходящие прокладки из набора при обратной сборке.

Обозначения Delta 70 и Ø47 мм являются основными ориентирами, но их недостаточно без проверки геометрии. Перед монтажом приложите нужную прокладку к поверхности без крепежа: отверстия и каналы должны совпадать, края не должны перекрывать проходы или заходить внутрь цилиндра. Толщину новой детали также следует сопоставить со штатным исполнением, поскольку она влияет на взаимное положение соединяемых частей.

Подготовка и установка

После разборки полностью удалите остатки прежней прокладки и загрязнения с обеих сопрягаемых поверхностей. Работайте аккуратно, чтобы не оставить царапин и задиров. Затем проверьте плоскости цилиндра и головки: новая прокладка не исправляет деформацию, повреждение посадочного места или ослабленный крепеж. Масляные каналы и крепежные отверстия должны оставаться чистыми и открытыми.

Прокладку устанавливают ровно, без заломов, растяжения и смещения относительно отверстий. Крепеж затягивают постепенно, в последовательности и с усилием, предусмотренными для конкретного двигателя. Чрезмерная либо неравномерная затяжка может продавить прокладку и снова нарушить плотность соединения. Герметизирующий состав применяют только тогда, когда это предусмотрено технологией ремонта данного мотора: случайный избыток состава способен попасть в каналы.

После сборки осмотрите стыки во время первого запуска и после непродолжительной работы двигателя. На соединениях не должно появляться свежих масляных следов или признаков прорыва газов. Если проблема сохраняется, необходимо проверить плоскостность деталей, состояние крепежа и правильность выбранной прокладки, а не компенсировать дефект дополнительной затяжкой.

Набор TMMP подходит для планового ремонта и восстановления герметичности ЦПГ Delta 70 Ø47 мм. Точная проверка формы прокладок до монтажа и аккуратная подготовка поверхностей помогают выполнить сборку без перекрытия каналов, смещения уплотнений и повторной разборки двигателя.
