Поршневая группа (ЦПГ) TM EVO для Delta 90, Ø47 мм

ЦПГ TM EVO для Delta 90 с диаметром 47 мм

Цилиндро-поршневая группа предназначена для ремонта четырехтактных двигателей мопедов семейства Delta 90. Она объединяет цилиндр, поршень и комплект поршневых колец — детали, которые формируют камеру сгорания, обеспечивают движение поршня и участвуют в поддержании компрессии. Номинальный диаметр 47 мм служит основным размерным ориентиром при подборе. Для этой модели также заявлена совместимость с JH90 и Viper Delta, однако перед установкой необходимо учитывать конкретную модификацию двигателя.

Замена ЦПГ актуальна при износе поверхности цилиндра, появлении задиров, повреждении поршня или канавок под кольца, снижении компрессии и повышенном расходе моторного масла. Такие неисправности могут сопровождаться затрудненным запуском, потерей тяги, дымностью или посторонним звуком в цилиндре. Установка согласованного набора позволяет заменить основные сопряженные детали одновременно, не оставляя изношенные кольца или поршень в новом цилиндре.

Конструкция и назначение

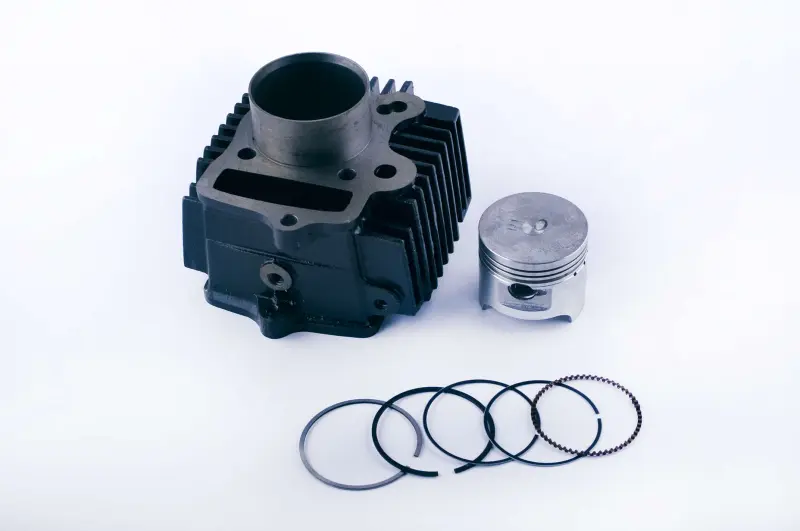

Цилиндр выполнен с развитым наружным оребрением, увеличивающим площадь теплообмена при воздушном охлаждении двигателя. Поршень имеет канавки для установки колец и отверстие под поршневой палец. Комплект колец включает кольца, необходимые для уплотнения зазора между поршнем и стенкой цилиндра и регулирования масляной пленки. Основу комплекта составляют черный оребренный цилиндр, поршень и набор колец. Наличие других монтажных деталей следует сверять с фактической комплектацией позиции перед началом ремонта.

Во время тактов двигателя поршень перемещается внутри цилиндра, воспринимает давление газов и передает усилие через палец и шатун. Кольца ограничивают прорыв газов в картер и участвуют в распределении масла по поверхности цилиндра. Поэтому состояние и соответствие всех деталей ЦПГ напрямую связаны с компрессией, устойчивостью запуска и характером работы двигателя. Новый комплект не устраняет неисправности головки цилиндра, клапанного механизма, шатуна или системы смазки, поэтому перед сборкой эти части также проверяют.

Как проверить совместимость

• Диаметр цилиндра: требуемый номинальный размер должен составлять 47 мм. Его нельзя путать с ремонтными вариантами 47,25 или 47,50 мм.
• Тип двигателя: комплект рассчитан на четырехтактную конфигурацию Delta 90; в карточках этой модели указаны JH90 и Viper Delta.
• Посадочные параметры: сравните старый цилиндр по высоте, расположению шпилек и отверстий, форме основания, проходу цепи ГРМ и масляным каналам.
• Сопряженные детали: до сборки проверьте диаметр и длину поршневого пальца, форму днища поршня и соответствие головки цилиндра.

Одинаковое обозначение мопеда не всегда означает одинаковое исполнение двигателя. Если двигатель ранее ремонтировали или меняли, ориентироваться нужно на его фактическую конструкцию и размеры снятой ЦПГ. Особенно внимательно проверяют номинальный диаметр: поршень стандартного размера 47 мм не является заменой ремонтному поршню увеличенного диаметра.

Установка и первый запуск

Перед монтажом очищают привалочные поверхности, проверяют плоскость головки и состояние шпилек, шатуна и поршневого пальца. Цилиндр и поршень осматривают на отсутствие загрязнений, а трущиеся поверхности смазывают моторным маслом, предусмотренным для двигателя. Кольца устанавливают в соответствующие канавки без чрезмерного растяжения, соблюдая их ориентацию и разводя замки согласно ремонтной инструкции конкретного мотора. Поршень также должен быть ориентирован относительно клапанов и направления установки.

После сборки коленчатый вал несколько раз плавно проворачивают вручную. Поршень должен перемещаться без заедания и контакта с клапанами. Затем проверяют установку фаз газораспределения, клапанные зазоры, поступление масла и герметичность соединений. Первый запуск выполняют с контролем посторонних звуков, утечек и температуры. ЦПГ TM EVO Ø47 мм подходит для планового восстановления Delta 90 тогда, когда подтверждены четырехтактное исполнение двигателя, номинальный диаметр и все посадочные параметры.
