Цилиндро-поршневая группа Delta 70 Ø47 мм STAGE-9

Цилиндро-поршневая группа Delta 70 Ø47 мм STAGE-9

Комплект предназначен для ремонта четырехтактного двигателя китайского мопеда Delta с цилиндром диаметром 47 мм. ЦПГ объединяет цилиндр, поршень и необходимые для сборки детали, поэтому подходит для комплексной замены изношенной поршневой группы. Модель рассчитана на двигатель объемом 70 см³; среди подтвержденных вариантов совместимости указаны JH70 и Viper Delta. Диаметр поршневого пальца составляет 13 мм.

Цилиндр направляет движение поршня, кольца уплотняют пространство между поршнем и стенкой цилиндра, а палец соединяет поршень с шатуном. От состояния этих деталей зависят герметичность камеры сгорания, компрессия, уверенный запуск и стабильная работа двигателя. Замена ЦПГ актуальна при износе поверхности цилиндра и поршня, повреждении колец, появлении задиров, снижении компрессии, повышенном расходе масла или постороннем механическом шуме в верхней части двигателя. Перед ремонтом причину неисправности необходимо определить диагностикой, поскольку похожие симптомы могут быть связаны и с другими деталями мотора.

Конструкция и основные параметры

• Тип: цилиндро-поршневая группа для четырехтактного двигателя мопеда.
• Назначение: Delta 70 и совместимые модификации с соответствующими посадочными параметрами.
• Диаметр цилиндра и поршня: 47 мм.
• Диаметр поршневого пальца: 13 мм.
• Заявленный объем двигателя: 70 см³.
• Подтвержденные обозначения совместимости: JH70 и Viper Delta.

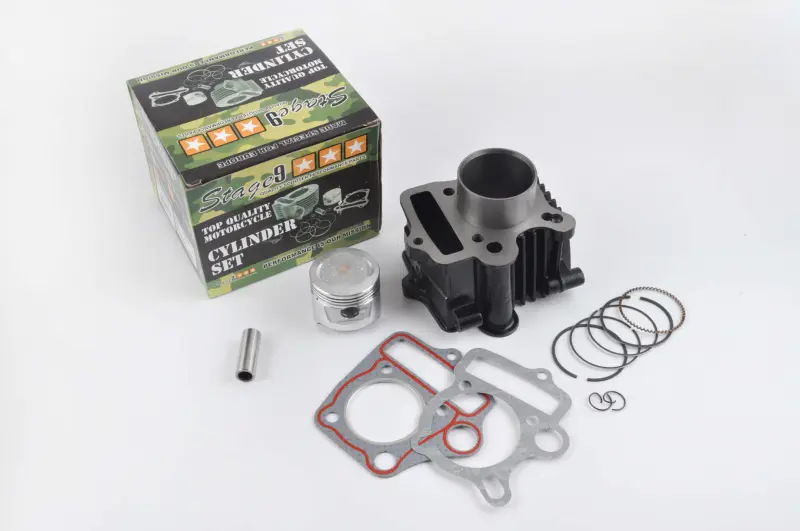

• Состав набора: цилиндр, поршень, комплект поршневых колец, поршневой палец, стопорные кольца и прокладки.

Практическая польза комплекта

• Цилиндр и поршень одного типоразмера позволяют заменить сопряженную пару в рамках одного ремонта, не подбирая эти основные детали раздельно.
• Кольца, палец, фиксаторы и прокладки в наборе закрывают основные потребности при сборке ЦПГ и упрощают подготовку к ремонту.
• Диаметр 47 мм и палец 13 мм дают два конкретных размера для проверки применяемости до разборки и установки двигателя.

Как правильно подобрать ЦПГ

Одного упоминания Delta в названии мопеда недостаточно: техника одной серии может оснащаться разными версиями двигателя. До покупки сверьте тип и модификацию мотора, диаметр цилиндра 47 мм, диаметр пальца 13 мм, расположение крепежных шпилек, высоту цилиндра и конфигурацию каналов. Также сравните форму поршня, положение выборок под клапаны и посадочные поверхности с демонтированными деталями. Для двигателя с иными размерами или конструкцией этот комплект выбирать нельзя, даже если внешнее название модели совпадает.

Установка и подготовка к эксплуатации

Монтаж ЦПГ требует разборки верхней части двигателя и контроля состояния сопряженных деталей. Перед сборкой очищают посадочные поверхности, проверяют шатун, его верхнюю головку, шпильки, головку цилиндра и клапанный механизм. Поршневые кольца устанавливают в предназначенные для них канавки без перекоса, поршневой палец фиксируют стопорными кольцами, а прокладки размещают на соответствующих поверхностях. Замки колец, ориентацию поршня, последовательность затяжки крепежа и тепловые зазоры выставляют по ремонтным данным конкретного двигателя.

После сборки необходимо вручную проверить свободное перемещение деталей и отсутствие контакта поршня с клапанами. Первый запуск выполняют только после проверки смазки, фаз газораспределения и регулировок. ЦПГ STAGE-9 Ø47 мм подойдет для планового ремонта Delta 70, когда все ключевые размеры и конструкция двигателя совпадают с параметрами набора.
