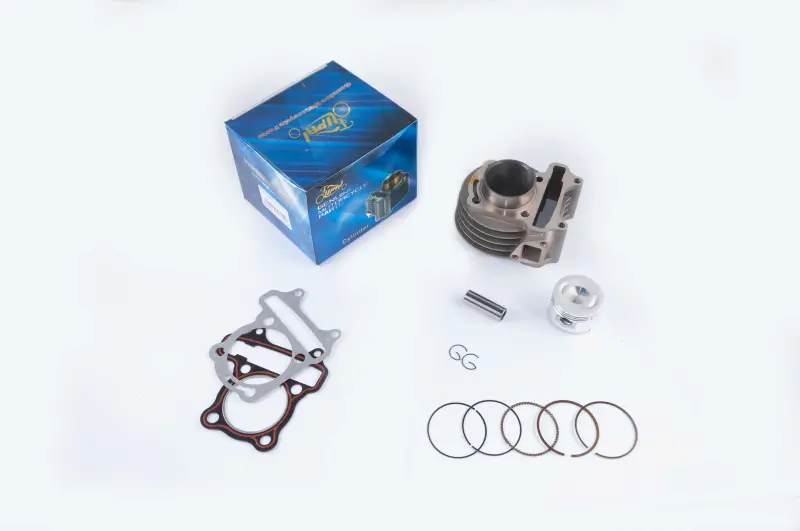

ЦПГ 4T GY6 80 Ø47 мм

Цилиндро-поршневая группа 4T GY6 80 с диаметром 47 мм

Комплект предназначен для ремонта четырехтактного скутерного двигателя семейства GY6, в котором применяется цилиндр диаметром 47 мм. Цилиндр, поршень и кольца образуют зону сгорания над поршнем: кольца уплотняют зазор между поршнем и стенкой цилиндра, а поршневой палец соединяет поршень с шатуном. От состояния этих деталей зависят компрессия, уверенный запуск двигателя, стабильность тяги и расход моторного масла.

ЦПГ выбирают при износе цилиндра и поршня, появлении задиров, повреждении колец или снижении компрессии. Характерными поводами для диагностики служат затрудненный запуск, потеря тяги, посторонний стук в цилиндре, дымность и повышенный расход масла. Такие признаки могут иметь несколько причин, поэтому перед ремонтом проверяют компрессию, состояние головки цилиндра, клапанов, системы смазки и сопряженных деталей. Комплект решает задачу восстановления цилиндро-поршневой части, но не устраняет неисправности других механизмов двигателя.

Состав и назначение деталей

• Цилиндр Ø47 мм формирует направляющую поверхность для движения поршня и отводит тепло через наружные ребра охлаждения.
• Поршень воспринимает давление газов и передает усилие шатуну через палец.
• Комплект поршневых колец обеспечивает уплотнение в цилиндре и участвует в регулировании масляной пленки на его стенке.
• Поршневой палец и стопорные кольца соединяют поршень с шатуном и фиксируют палец от осевого смещения.
• Прокладки цилиндра и головки предназначены для герметизации соответствующих стыков при сборке.

Головка цилиндра в представленный набор не входит. Это следует учитывать, если двигатель получил серьезное повреждение или одновременно требует ремонта клапанного механизма. Перед установкой оценивают состояние головки, плоскостей прилегания, направляющих элементов и резьбовых соединений.

Как проверить совместимость

Обозначения GY6 и «80» сами по себе не заменяют проверку размеров. Для правильного подбора необходимо подтвердить четырехтактную конструкцию двигателя и диаметр цилиндра 47 мм, а также сопоставить комплект со снятыми деталями. Проверяют посадочную часть цилиндра, расположение шпилек и каналов, общую высоту цилиндра, форму прокладок, конструкцию поршня и параметры поршневого пальца. У распространенных комплектов этого типа для QMB139 применяется палец диаметром 13 мм и длиной 38 мм, однако эти размеры необходимо сверить с конкретным двигателем до начала сборки.

• Сопоставьте конфигурацию двигателя и обозначение его семейства.
• Измерьте диаметр старого цилиндра и поршня подходящим измерительным инструментом.
• Сравните посадочные поверхности, отверстия, каналы и контуры прокладок.
• Убедитесь, что головка цилиндра рассчитана на выбранный диаметр и совпадает по креплению.

Установка и первый запуск

Монтаж ЦПГ требует чистой рабочей зоны и точного соблюдения сервисных данных двигателя. Перед сборкой очищают сопрягаемые плоскости от остатков старых прокладок, проверяют отсутствие повреждений и загрязнений в картере. Кольца устанавливают в предназначенные для них канавки с учетом их типа и ориентации, контролируют зазоры и свободное перемещение. Стопорные кольца пальца должны полностью занять свои канавки. Крепеж головки затягивают в установленной последовательности и с моментом, предусмотренным для конкретного мотора.

После сборки проверяют подачу масла, регулировку клапанных зазоров, отсутствие утечек и посторонних звуков. В начальный период двигатель не подвергают продолжительной максимальной нагрузке и контролируют его работу. Точная проверка совместимости до разборки помогает избежать ситуации, когда различие в посадке, высоте цилиндра или конфигурации каналов обнаруживается уже во время монтажа.
