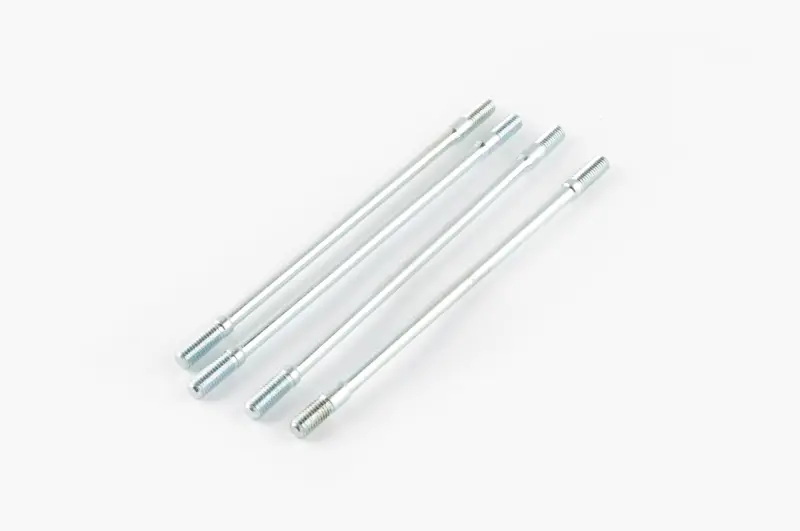

Комплект шпилек цилиндра, 4 шт., 4T GY6 125/150

Комплект шпилек цилиндра 4T GY6 125/150

Комплект из четырех шпилек предназначен для сборки цилиндра и головки четырехтактного двигателя семейства GY6 объемного класса 125/150 см³. Это длинный крепеж с резьбой на обоих концах: нижняя часть вворачивается в картер, а цилиндр и головка устанавливаются по шпилькам и стягиваются сверху. Такое расположение удерживает детали в заданном положении и создает прижим, необходимый для корректной сборки верхней части двигателя.

Назначение и конструкция

Шпильки проходят через монтажные отверстия цилиндра и головки, связывая их с картером. При равномерной затяжке крепеж помогает распределить усилие по плоскости соединения. Это важно для плотного прилегания деталей и прокладок, поэтому состояние резьбы, прямолинейность стержней и соответствие длины имеют такое же значение, как правильная последовательность сборки.

В набор входят четыре двусторонние шпильки. Комплект включает стержни двух длин, поскольку точки установки в двигателях этого семейства могут отличаться по высоте. Перед разборкой полезно отметить место каждой старой шпильки: это упрощает перенос расположения на новый комплект и исключает перестановку длинных и коротких деталей.

Как проверить совместимость

Обозначение GY6 объединяет несколько исполнений двигателя, поэтому одного объема скутера недостаточно для уверенного выбора. Комплект рассчитан на распространенные четырехтактные моторы GY6 125/150, в том числе семейства 152QMI и 157QMJ, однако перед установкой нужно сопоставить крепеж со снятыми деталями и посадочными местами конкретного картера.

• Тип двигателя: четырехтактный GY6 класса 125/150 см³.
• Количество: четыре шпильки для штатных точек крепления цилиндра и головки.
• Конструкция: длинный гладкий стержень с резьбовыми участками на обоих концах.
• Проверка перед заказом: сравните общую длину каждой пары, диаметр и шаг резьбы, длину резьбовых участков и расположение шпилек.

Особенно внимательно сравнивают комплект после замены картера, цилиндра, головки или установки ранее измененной ЦПГ. На внешне похожих двигателях встречаются отличия по длине крепежа и геометрии верхней части. Новая шпилька должна свободно проходить через предусмотренные отверстия без перекоса и соответствовать резьбе картера без принудительного вкручивания.

Установка при ремонте двигателя

Замена уместна при повреждении резьбы, заметной деформации, коррозии или невозможности надежно затянуть прежний крепеж. До монтажа очищают резьбовые отверстия картера и проверяют, что в них нет обломков старой шпильки и загрязнений. Шпильки устанавливают на свои позиции без повреждения резьбы, после чего цилиндр, прокладки и головку собирают в последовательности, предусмотренной для конкретного двигателя.

Финальную затяжку выполняют равномерно, в несколько приемов и по схеме из сервисной документации скутера. Момент затяжки нельзя выбирать только по объему двигателя: он зависит от исполнения головки, гаек, шайб и резьбовых соединений. Одновременно проверяют состояние сопрягаемого крепежа и плоскостей, поскольку новая шпилька не устраняет поврежденную резьбу в картере или дефект прилегающих деталей.

Комплект подходит для планового ремонта цилиндро-поршневой группы, восстановления двигателя после разборки и замены поврежденного крепежа. Точное сравнение со снятыми шпильками до начала сборки помогает подобрать правильный вариант и провести монтаж без переделки посадочных мест.
